Uppvärmningstid
Ungefärlig uppvärmningstid (tim) med elpatron
Modell
300
Uppvärmningstid från 10 °C till 45 alternativt 80 °C.
Kamrörsslingan har en yta på 0,75 m
till maximalt 6 m 2 solfångare. Uppvärmningstiden vid full
solinstrålning blir då ca 5 timmar.
OBS!

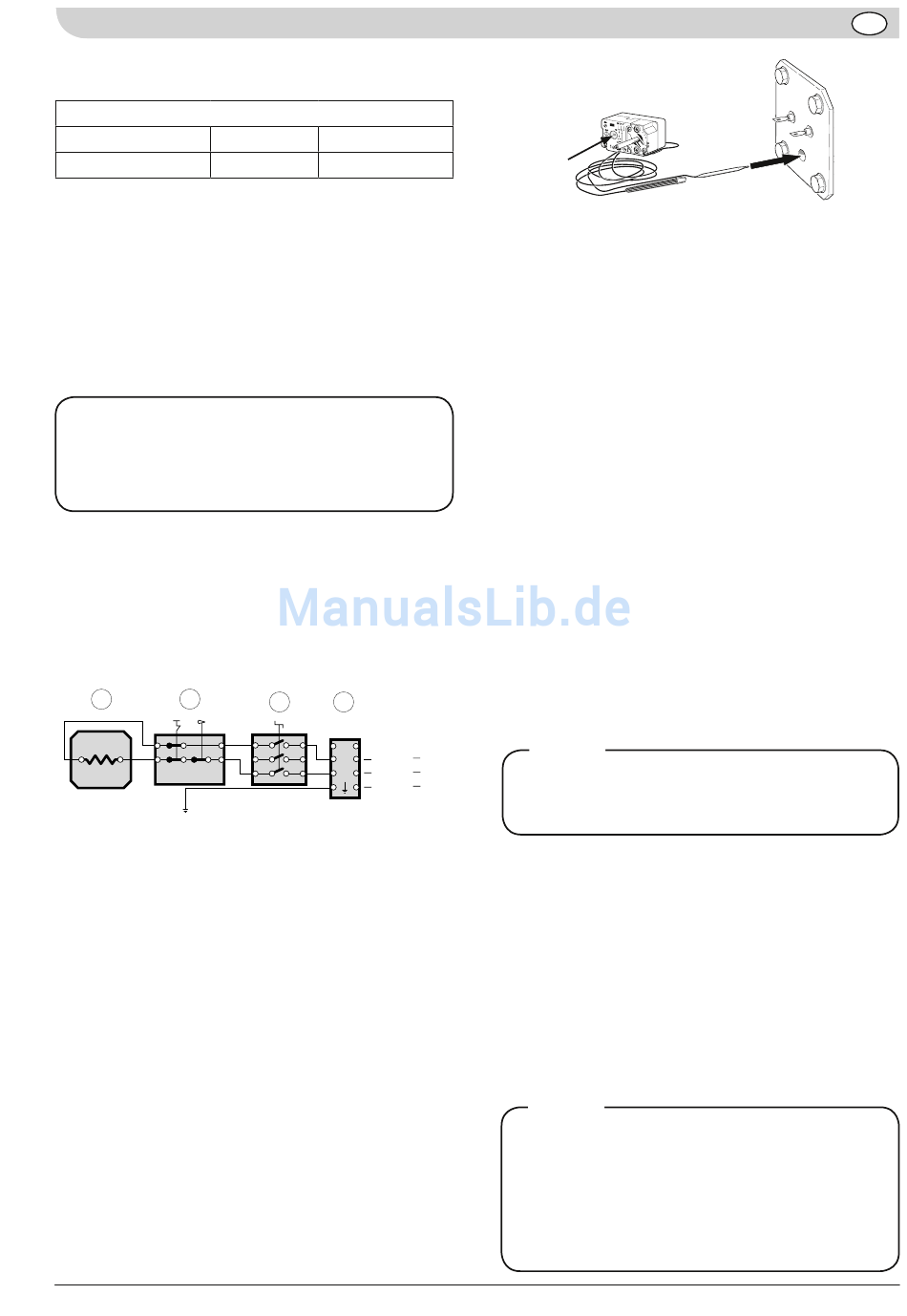

Elektrisk installation

Elinstallationen samt eventuell
service skall göras under överinseende
av behörig elinstallatör.
Vattenvärmaren är försedd med allpolig arbets-
brytare (2). Inkoppling av matning sker via plint (1).
Vid 1-fasinstallation ger vattenvärmaren 1 kW och
2-fasinstallation ger 3 kW.
OBS! Vattenvärmaren måste fyllas med vatten innan
strömmen får kopplas på.
6 5
1 A
2 B
1 Anslutningsplint
2 Arbetsbrytare
5 Termostat/temperaturbegränsare.
Termostaten är inställbar mellan 60-80 °C.
6 5
6 Elpatron, rostfri
31
Åtgärder vid driftstörningar 21
11
Om vattnet ej blir varmt:
• Kontrollera säkringarna i el centralen.
• Temperaturbegränsaren (5) kan ha löst ut på grund
Läge 3 kW
av något fel på vattenvärmaren. När felet av hjälpts
kan temperaturbegränsaren återställas (se bild).
Detta måste utföras under överinseende av behörig
Läge 6 kW
elinstallatör.
• Kontrollera blandningsventilens (25) inställning.
• Kontrollera extern solfångarutrustning.
Avvakta några timmar utan varmvattentappning och
se om temperaturnivån har höjts. Finns det fortfarande
inget varmvatten, kontakta installatör.
1 kW 3 kW
11,5 – 22,5 4,0 – 7,5
2 . Detta är anpassat
2 1
P3 5
L3
P1 2
L2
L2
P2 4
L1
L1
PE
400 V~
2-fas
2 1
32
P3 5
L3
L3
22 P1 2
L2
L2
12 P2 4
L1 L1
PE
400 V~
P3 5
3-fas
P1 2
P2 4
P3 5
P1 2
P2 4
Påfyllning
1 Kontrollera att säkerhets-/avtappningsventilen
(23) är stängd.
2 Öppna avstängningsventilen (22).
3 Släpp ut luften i vattenvärmaren genom att
öppna en varmvattenkran. När endast vatten
kommer ur kranen kan den stängas.
4 Slå på strömmen med arbetsbrytaren (2).
Tillsyn och skötsel
Kontrollera säkerhetsventilen cirka fyra gånger per
år. Vrid säkerhetsventilens ratt moturs, då skall vatten
strömma genom spillröret. Sker ej detta är ventilen
defekt och måste bytas.
Säker hets ven tilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Tömning
1. Bryt strömmen till vattenvärmaren genom att ställa
arbetsbrytaren (2) i läge "0".
2. Stäng avstängningsventilen (22) (vrid moturs).
3. Öppna säkerhetsventilen (23) (vrides sakta moturs
så att den blir kvar i upplyft läge).
OBS!
N
L1
PE
230 V~
1-fas
4. Ordna lufttillförsel genom att öppna några varm-
vattenkranar, gärna de närmsta och lägst belägna.
5. För snabbare tömning lossa vakuumventil (21) några
varv. En liten mängd vatten kan rinna ut.
Om elpatronen byts kommer resterande vatten, cirka en
liter, att rinna ut vid elpatronflänsen.
Service
Vid behov av service, kontakta installatören.
Serienummer (103) (14 siffror) och installationsdatum
skall alltid uppges.
OBS!
Alla ingrepp i kopplingsrummet
måste utföras under överinseende
Endast elutrustning levererad av
NIBE AB i Markaryd får användas.
COMPACT-SOL COMPACT-SOL
K
L E
Avtappning sker genom
säkerhetsventilens spillrör.
av behörig elinstallatör.
SE SE
