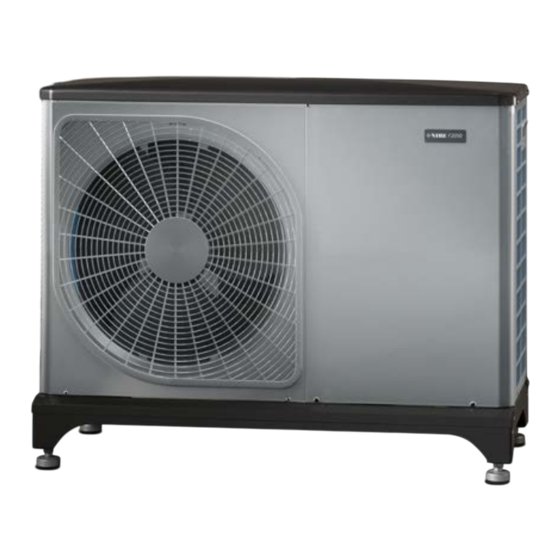

Nibe F2050 Installateurhandbuch

Luft/wasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für F2050:
Inhaltsverzeichnis

Quicklinks

Installateurhandbuch
Luft/Wasser-Wärmepumpe
NIBE F2050
IHB DE 2220-1
631409
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F2050

Inhaltszusammenfassung für Nibe F2050

  • Seite 1 Installateurhandbuch Luft/Wasser-Wärmepumpe NIBE F2050 IHB DE 2220-1 631409...

  • Seite 3: Inhaltsverzeichnis

    Erreichbarkeit, elektrischer Anschluss Anschlüsse 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Verdichtererwärmer Inbetriebnahme und Kontrolle Nachjustierung, Wärmeträgerseite Einstellung, Ladefluss 7 Steuerung – Wärmepumpe EB101 S-Serie – VVM S / SMO S F-Serie – VVM / SMO NIBE F2050 Inhaltsverzeichnis...

  • Seite 4: Wichtige Informationen

    Lesen Sie das Installateurhandbuch. Dieses Symbol kennzeichnet eine Gefahr für Per- sonen und Maschinen. Seriennummer Die Seriennummer von F2050 wird unten an der Fußseite ACHTUNG! angegeben. Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist.

  • Seite 5: Installationskontrolle

    Heizkabel Typ/Leistung Sicherungsgröße, Heizkabel (F3) Kommunikationskabel angeschlossen F2050 adressiert (nur bei Kaskadenschaltung) Anschlüsse Netzspannung Phasenspannung Kontrollieren Sie bei der Installation von F2050-6, ob als Softwareversion von Innen- einheit/Regelgerät mindestens v8320 vor- liegt. Sonstiges NIBE F2050 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Kompatible Inneneinheiten (Vvm) Und Regelgeräte (Smo)

    VVM 310 Edelstahl, 3x400 V Edelstahl, 3x400 V Art.nr. 069 229 Art.nr. 069 430 VVM 310 VVM 500 Edelstahl, 3x400 V Edelstahl, 3x400 V Mit integriertem EMK 310 Art.nr. 069 400 Art.nr. 069 084 Kapitel 1 | Wichtige Informationen NIBE F2050...

  • Seite 7: Lieferung Und Transport

    Höhe der durchschnittlichen lokalen Schneehöhe oder mindestens 300 mm über dem Boden befinden. Das Fun- dament muss mindestens 70 mm hoch sein. • F2050 sollte nicht an hellhörigen Wänden, z. B. zu Schlaf- zimmern, aufgestellt werden. Wenn die Wärmepumpe auf einem weichen Untergrund •...
  • Seite 8 Min. 300 mm min. 300 mm Cirka 1 m Cirka 1 m Stellen Sie F2050 nicht direkt auf dem Rasen oder anderen instabilen Unterlagen auf. Wenn eine Gefahr für vom Dach herabfallende Schneemas- sen besteht, muss ein Schutzdach o.s.ä. über Wärmepumpe, Rohren und Kabeln errichtet werden.

  • Seite 9: Kondenswasser

    Ø40* INSTALLATIONSFLÄCHE Der Abstand zwischen F2050 und der Hauswand muss mindestens 150 mm betragen. Der Freiraum über F2050 muss mindestens 1 000 mm betragen. Der Freiraum auf der Vorderseite muss für etwaige zukünftige Wartungsarbeiten mindestens 1 000 mm betragen. Freiraum auf der Rückseite...

  • Seite 10: Beiliegende Komponenten

    ACHTUNG! Wird keine der empfohlenen Alternativen genutzt, muss anderweitig für eine ausreichende Kondens- wasserableitung gesorgt werden. Beiliegende Komponenten 1x Filterkugelhahn (G1") (QZ2) Kommunikationskabel (1 St.) 2 Flexrohre (DN25, G1") mit 4 Dichtungen Kapitel 2 | Lieferung und Transport NIBE F2050...

  • Seite 11: Demontage Von Abdeckungen

    Demontage von Abdeckungen DEMONTAGE DER FRONTABDECKUNG F2050-6 DEMONTAGE DER OBEREN ABDECKUNG F2050-6 F2050-10 F2050-10 NIBE F2050 Kapitel 2 | Lieferung und Transport...

  • Seite 12: Aufbau Der Wärmepumpe

    Aufbau der Wärmepumpe Allgemeines F2050-6 PWB1 AA23 BT12 FM01 BT15 QM36 QM37 EB11 GQ10 BT28 Tho-A EB10 BT16 Tho-R1 BT16 Tho-R1 Kapitel 3 | Aufbau der Wärmepumpe NIBE F2050...
  • Seite 13 BT14 Tho-D BT12 BT15 QM36 QM37 BT17 GQ10 BT28 EB10 Tho-A NIBE F2050 Kapitel 3 | Aufbau der Wärmepumpe...
  • Seite 14 F2050-10 PWB2 BT14 Tho-D PWB3 PWB1 AA23 BT12 63H1 FM01 BT17 Tho-S BT15 QM36 QM37 EB11 GQ10 EB10 BT28 Tho-A BT16 Tho-R2 Tho-R1 Kapitel 3 | Aufbau der Wärmepumpe NIBE F2050...

  • Seite 15: Elektrische Komponenten

    Rohranschlüsse Sonstiges Anschluss Heizkreisvorlauf (Austritt aus F2050) Typenschild Anschluss Heizkreisrücklauf (Eintritt in F2050) Seriennummer Kabeldurchführung, Stromversorgung Fühler usw. Kabeldurchführung, Kommunikation BP1 (63H1) Hochdruckpressostat Kabeldurchführung, Heizkabel (EB14) BP2 (LPT) Niederdruckfühler Kabel, Stromversorgung Hochdruckgeber Bezeichnungen gemäß Standard EN 81346-2. Rücklauffühler Angaben in Klammern gemäß Standard des Lieferanten.

  • Seite 16: Elektrischer Anschluss

    Elektrischer Anschluss F2050-10 F2050-6 AA23-X100 AA23 AA23-X100 AA23 AA23-S3 AA23-S3 AA23-X4 AA23-X4 AA23-F3 AA23-F3 AA23-X1 AA23-X1 PWB2 PWB1 PWB2 PWB1 PWB3 PWB3 Kapitel 3 | Aufbau der Wärmepumpe NIBE F2050...
  • Seite 17 (PWB1) Steuerplatine (PWB2) Inverterkarte (PWB3) Filterkarte EMV-Filter für Inverter EMV-Filter für Stromversorgung (TB) Anschlussklemme, Stromversorgung und Kommunikation mit Platine AA23 Bezeichnungen gemäß Standard EN 81346-2. Angaben in Klammern gemäß Standard des Lieferanten. NIBE F2050 Kapitel 3 | Aufbau der Wärmepumpe...

  • Seite 18: Fühlerpositionierung

    Fühlerpositionierung ANSCHLUSS AN PLATINE (PWB1) F2050-6 EB11 FM01 BT28 BT16 BT14 Tho-R1 Tho-D Tho-A Kapitel 3 | Aufbau der Wärmepumpe NIBE F2050...

  • Seite 19: Anschluss An Platine (Aa23)

    F2050-10 EB10 EB11 63H1 FM01 PWB1 ANSCHLUSS AN PLATINE (AA23) BT15 BT12 AA23-S3 NIBE F2050 Kapitel 3 | Aufbau der Wärmepumpe...

  • Seite 20: Stromversorgung

    FÜHLERPOSITION IN F2050 Außeneinheit F2050-6 Stromversorgung Außeneinheit F2050-10 Stromversorgung Defrost/Cooling BE1 (CT) Stromwandler BP1 (63H1) Hochdruckpressostat BP2 (LPT) Niederdruckfühler Hochdruckgeber Fühler, Heizkreisrücklauf BT12 Vorlauftemperaturfühler, Kondensator BT14 (Tho-D) Heißgasfühler BT15 Flüssigkeitsleitungsfühler BT16 (Tho-R1) Fühler, Wärmetauscher, 1 BT17 (Tho-S) Sauggasfühler BT28 (Tho-A) Fühler, Umgebung...

  • Seite 21: Rohranschlüsse

    Servicearbeiten zu erleichtern. Die Rücklauftem- peratur wird vom Rücklauffühler begrenzt. WASSERVOLUMINA Bei einem Anschluss mit F2050 wird ein freier Durchfluss im Klimatisierungssystem empfohlen, damit eine korrekte Wärmeübertragung stattfinden kann. Zu diesem Zweck kann ein Überströmventil verwendet werden. Kann ein freier Vo- lumenstrom nicht sichergestellt werden, wird die Installation eines Pufferspeichers (NIBE UKV) empfohlen.

  • Seite 22: Symbolschlüssel

    Die Wärmepumpe ist am Anschluss „Heizungsvorlauf“ (XL1) mit dem Entlüftungsnippel am mitgelieferten Flexrohr zu entlüften. Montieren Sie Folgendes: • Ausdehnungsgefäß • Manometer • Sicherheitsventile • Entleerungsventil Damit die Wärmepumpe bei längerem Stromausfall entleert werden kann. • Rückschlagventil Kapitel 4 | Rohranschlüsse NIBE F2050...

  • Seite 23: Installationsvarianten

    ZUBEHÖR ANSCHLIEßEN Anweisungen für den Zubehöranschluss sind in der beilie- genden Installationsanleitung für das jeweilige Zubehör enthalten. Eine Liste mit Zubehör, das für F2050 verwendet werden kann, finden Sie in Abschnitt „Zubehör“. NIBE F2050 Kapitel 4 | Rohranschlüsse...

  • Seite 24: Elektrische Anschlüsse

    Leitungen sind die geltenden nationalen Vorschriften zu von NIBE, dem Servicebeauftragten oder befugtem berücksichtigen. Personal ausgetauscht werden, um eventuelle • Vor dem Isolationstest des Gebäudes darf F2050 nicht Schäden und Risiken zu vermeiden. angeschlossen werden. • Bei Verwendung eines Sicherungsautomaten muss dieser HINWEIS! mindestens die Auslösecharakteristik „C“...

  • Seite 25: Anschlüsse

    L1 L2 L3 Komponentenverzeichnis Kabeldurchführung, Kaskadenschaltung Kabeldurchführung, Kommunikation Kabeldurchführung, Heizkabel (EB14) Kabel, Stromversorgung Anschluss Heizkreisvorlauf (Austritt aus F2050) Anschluss Heizkreisrücklauf (Eintritt in F2050) Stromanschluss Stromversorgung Das Kommunikationskabel (wird vom Installateur bereitge- stellt) wird durch die Kabeldurchführung, Kommunikation (UB2) geführt, mit Anschlussklemme AA23-X4 verbunden und mit zwei Kabelbindern befestigt.
  • Seite 26 F2050-6 F2050-10 Kommunikationskabel (W2) werden mit zwei Wicklungen durch Ferrit verlegt. Kapitel | NIBE F2050...

  • Seite 27: Externes Heizkabel Kvr 10 (Zubehör)

    EXTERNES HEIZKABEL KVR 10 (ZUBEHÖR) Kabelverlegung F2050 ist mit einer Anschlussklemme für ein externes Die folgenden Abbildungen veranschaulichen die empfohle- Heizkabel versehen (EB14, nicht im Lieferumfang enthalten). ne Kabelverlegung vom Elektroanschluss zum Kondenswas- Der Anschluss ist mit 250 mA (F3 an der Kommunikations- serrohr.

  • Seite 28: Softwareversion

    Anschlussklemme für die Kommunikation (AA23- Softwareversion X4:1, 2, 3) in F2050 mit der Anschlussklemme für Kommuni- Damit F2050 mit der Inneneinheit / dem Regelgerät kommu- kation in SMO 20, X2-19(A), -20(B), -21(GND) verbunden nizieren kann, müssen Sie ggf. ein Update auf eine neuere wird.

  • Seite 29: Kaskadenschaltung

    AA23-X4 AA23-X4 F2050 (eine oder mehrere Einheiten) kann mit dem Regelge- rät (SMO S40) kommunizieren, indem die Anschlussklemme für die Kommunikation (AA23-X4:1, 2, 3) in F2050 mit der Anschlussklemme für Kommunikation in SMO S40, AA100:X9-4(A), -5(B), -6(GND) verbunden wird. F2050...

  • Seite 30: Inbetriebnahme Und Einstellung

    Entlüften Sie den Kreis per Entlüftungsnippel (QM20) am beiliegenden Flexrohr und eventuell per Umwälzpum- QM20 Verdichtererwärmer F2050 (mit Ausnahme von F2050-6) besitzt einen Verdich- tererwärmer, der die Verdichtertemperatur beim Start und bei kaltem Verdichter erhöht. HINWEIS! Der Verdichtererwärmer muss 6-8 h vor dem ers- ten Start eingeschaltet werden, siehe Abschnitt „Inbetriebnahme und Kontrolle“...

  • Seite 31: Inbetriebnahme Und Kontrolle

    Anweisungen für die Einstellung der Brauchwasserbereitung Nennwerte begrenzt wird. entnehmen Sie dem Installationshandbuch für die jeweilige Inneneinheit. Eine Liste mit Komponenten und Zubehörteilen, die mit F2050 verbunden werden können, finden Sie in Ab- schnitt „Zubehör“. NIBE F2050 Kapitel 6 | Inbetriebnahme und Einstellung...

  • Seite 32: Steuerung - Wärmepumpe Eb101

    Verdichterphase ermitteln Einstellbereich F2050 1 x 230 V: aus/ein Strombegrenzung Einstellbereich F2050 1 x 230 V: aus/ein Max. Strom Einstellbereich F2050 1 x 230 V: 6 – 32 A Stopptemperatur Verdichter Einstellbereich -20 bis -2°C Sperrbereich 1 Einstellbereich: aus/ein Von Frequenz Einstellbereich: 25 –...

  • Seite 33: F-Serie - Vvm / Smo

    Wärmepumpe vor. Kühlung zulässig Einstellbereich: aus / ein SR-Modus zugelassen Einstellbereich: ja / nein Verdichterphase ermitteln Einstellbereich F2050 1 x 230 V: aus/ein Strombegrenzung Einstellbereich: 6 – 32 A Werkseinstellung: 32 A Sperrbereich 1 Einstellbereich: ja / nein Sperrbereich 2 Einstellbereich: ja / nein Kühlung zulässig: Hier legen Sie fest, ob die Kühlfunktion...

  • Seite 34: Service

    Service Fühlerdaten Tho-S, Tho-R1, Tho-R2 Widerstand Resitans DATEN FÜR FÜHLER IN F2050-6 (kΩ) (kΩ) Tho-D Widerstand Resitans (kΩ) (kΩ) Temperatur Temperatur (°C) (°C) BT28 (Tho-A) Temperatur Temperatur (°C) (°C) Widerstand Resitans (kΩ) (kΩ) Tho-A, R Widerstand Resitans (kΩ) (kΩ) Temperatur Temperatur (°C)

  • Seite 35: Komfortstörung

    Befolgen Sie die Anweisungen auf dem Display. ACHTUNG! F2050 FÜHRT KEINE KOMMUNIKATION AUS Die Alarmbestätigung erfolgt an der Inneneinheit • Kontrollieren Sie, ob die Adressierung von F2050 korrekt bzw. am Regelgerät (VVM / SMO). ist. Wird die Betriebsstörung nicht auf dem Display angezeigt, •...

  • Seite 36: Niedrige Raumtemperatur

    Falsche Einstellungen in der Inneneinheit oder im Regel- gerät. – Siehe das Installateurhandbuch der Inneneinheit / des Regelgerätes. GROßE WASSERMENGE UNTER F2050 • Zubehör KVR 10 erforderlich. • Wenn KVR 10 montiert ist, kontrollieren Sie, ob eine unge- hinderte Wasserableitung möglich ist.

  • Seite 37: Alarmliste

    Alarmliste Alarm Alarmtext im Display Beschreibung Mögliche Ursache Fühlerfehler BT3 Fühlerfehler, Fühler Wassereintritt in F2050 • Unterbrechung oder Kurzschluss am Füh- (BT3). lereingang • Fühler funktioniert nicht (siehe Abschnitt „Komfortstörung“) • Defekte Steuerplatine AA23 in F2050 Fühlerfehler BT12 Fühlerfehler, Fühler Wasseraustritt in F2050 •...
  • Seite 38 Unterbrechung oder Kurzschluss am Füh- lereingang • Fühler funktioniert nicht (siehe Abschnitt „Komfortstörung“) • Defekte Steuerplatine in F2050 Fühlerfehler Tho-A Fühlerfehler, Außenluftfühler in F2050 (Tho-A). • Unterbrechung oder Kurzschluss am Füh- lereingang • Fühler funktioniert nicht (siehe Abschnitt „Komfortstörung“) •...

  • Seite 39: Zubehör

    KVR 10-30 Art.nr. 067 614 Art.nr. 067 616 KVR 10-60 Art.nr. 067 618 STÄNDER UND KONSOLEN Bodenstativ GSU 30 F2050-6, -10 Art.nr. 067 653 Wandhalterung BAU 30 Zur Wandbefestigung von F2050-6, -10 Art.nr. 067 832 NIBE F2050 Kapitel 10 | Zubehör...

  • Seite 40: Technische Daten

    Technische Daten Maße F2050-6 Einstellbereich: 40-50 F2050-10 1035 Einstellbereich: 40-50 Kapitel 11 | Technische Daten NIBE F2050...

  • Seite 41: Schalldruckpegel

    Schalldruckpegel F2050 wird oft an einer Hauswand aufgestellt. Die dadurch entstehende Geräuschausbreitung ist zu beachten. Sorgen Sie daher bei Aufstellung und Ausrichtung dafür, dass möglichst geringe Beeinträchtigungen durch Geräusche entstehen. Die Schalldruckpegel werden durch weitere Wände, Mauern, Höhenunterschiede im Gelände usw. modifiziert und sind daher lediglich als Richtwerte zu betrachten.

  • Seite 42: Technische Daten

    BETRIEBSBEREICH HEIZUNG Maximale Ausgangsleistung einschl. Enteisung. Gemäß Standard EN 14511. Framledningstemperatur Vorlauftemperatur (°C) (°C) Leistung im Heizbetrieb Maximale und minimale Ausgangsleistung bei Dauerbetrieb. F2050-6 F2050-6 Maximal och minimal uppvärmningseffekt Heizleistung Uppvärmningseffekt (kW) (kW) Maximal -30 -20 Maximal Vorlauftemperatur Außenlufttemperatur Utomhustemperatur Framledning Rücklauftemperatur...

  • Seite 43: Leistung Im Kühlbetrieb

    Leistung im Kühlbetrieb F2050-6 COP Maximale und minimale Ausgangsleistung bei Dauerbetrieb. F2050-6 F2050-6 F2050-6 Maximal och minimal kyleffekt Kühlleistung Kyleffekt (kW) (kW) 12,0 10,0 Maximal Minimal Außenlufttemperatur Utomhustemperatur Vorlauftemperatur 35°C (°C) (°C) Framledningstemperatur (35 °C) Vorlauftemperatur 45°C Framledningstemperatur (45 °C) Utomhustemperatur Außenlufttemperatur...
  • Seite 44 0,11 – 0,29 0,15 – 0,38 Min. Auslegungsvolumenstrom Enteisung (100 % Pumpendrehzahl) 0,19 Min./max. HM-Temp. Dauerbetrieb °C 25 / 58 Anschluss Heizungsmedium F2050 Außengewinde G1" (Ø28 mm) Anschluss Heizungsmedium Flexrohr G1" (Ø28 mm) Min. empfohlene Rohrabmessungen (System) DN (mm) 20 (22)

  • Seite 45: Energieverbrauchskennzeichnung

    Raumerwärmung, warmes Klima Die angegebene Effizienz für die Einheit berücksichtigt auch den Temperaturregler. Wenn die Einheit um einen externen Zusatzheizungskessel oder Solar- wärme ergänzt wird, muss die Gesamteffizienz für die Einheit neu berechnet werden. NIBE F2050 Kapitel 11 | Technische Daten...

  • Seite 46: Technische Dokumentation

    2 340 Schallleistungspegel, Innen-/Außenbereich - / 53 Nennfluss Wärmeträger Jahresenergieverbrauch 3 250 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden Kapitel 11 | Technische Daten NIBE F2050...
  • Seite 47 3 000 Schallleistungspegel, Innen-/Außenbereich - / 53 Nennfluss Wärmeträger Jahresenergieverbrauch 3 961 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden NIBE F2050 Kapitel 11 | Technische Daten...

  • Seite 48: Schaltplan

    Schaltplan F2050-6 Kapitel 11 | Technische Daten NIBE F2050...
  • Seite 49 NIBE F2050 Kapitel 11 | Technische Daten...
  • Seite 50 F2050-10 Kapitel 11 | Technische Daten NIBE F2050...
  • Seite 51 NIBE F2050 Kapitel 11 | Technische Daten...

  • Seite 52: Sachregister

    Technische Dokumentation, 46 Installationsfläche, 9 Externes Heizkabel (KVR 10) , 27 Kondenswasser, 9 Transport, 7 F2050 führt keine Kommunikation aus, 35 F2050 startet nicht, 35 Maße und Abstände, 40 Fehlersuche, 35 Brauchwasser mit niedriger Temperatur oder Brauchwas- ser nicht vorhanden., 35 Nachjustierung, Heizungsseite, 31 F2050 führt keine Kommunikation aus, 35...
  • Seite 53 Schalldruckpegel, 41 Technische Daten, 42 Transport, 7 Verdichtererwärmer, 30 Vorbereitungen, 30 Wärmepumpeneinstellungen – Menü 7.3.2, 32–33 Wichtige Informationen, 4 Installationskontrolle, 5 Kompatible Inneneinheiten (VVM) und Regelgeräte (SMO), 6 Seriennummer, 4 Sicherheitsinformationen, 4 Zubehör, 39 Zubehör anschließen, 23 NIBE F2050 Sachregister...

  • Seite 55: Kontaktinformationen

    SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz AG Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 56 WS release date: 2022-04-12 07:36 Publish date: 2022-06-07 14:20 Dieses Dokument ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler vor.
