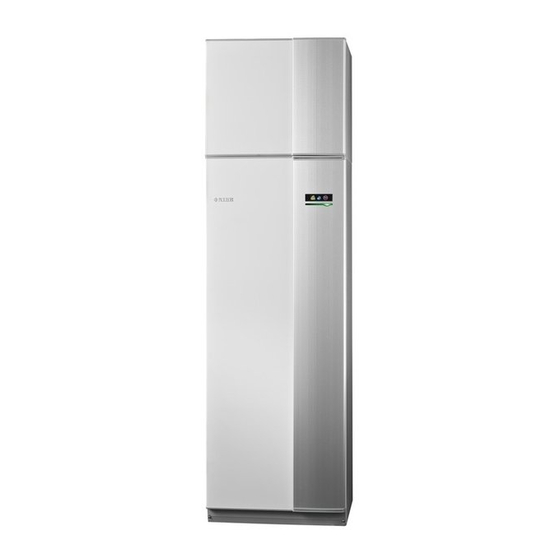

Nibe F730 Installationsanleitung
Vorschau ausblenden Andere Handbücher für F730:
Inhaltsverzeichnis

Werbung

Installateurhandbuch
NIBE™ F730
Abluftwärmepumpe
IHB DE 1617-3
331668

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nibe F730

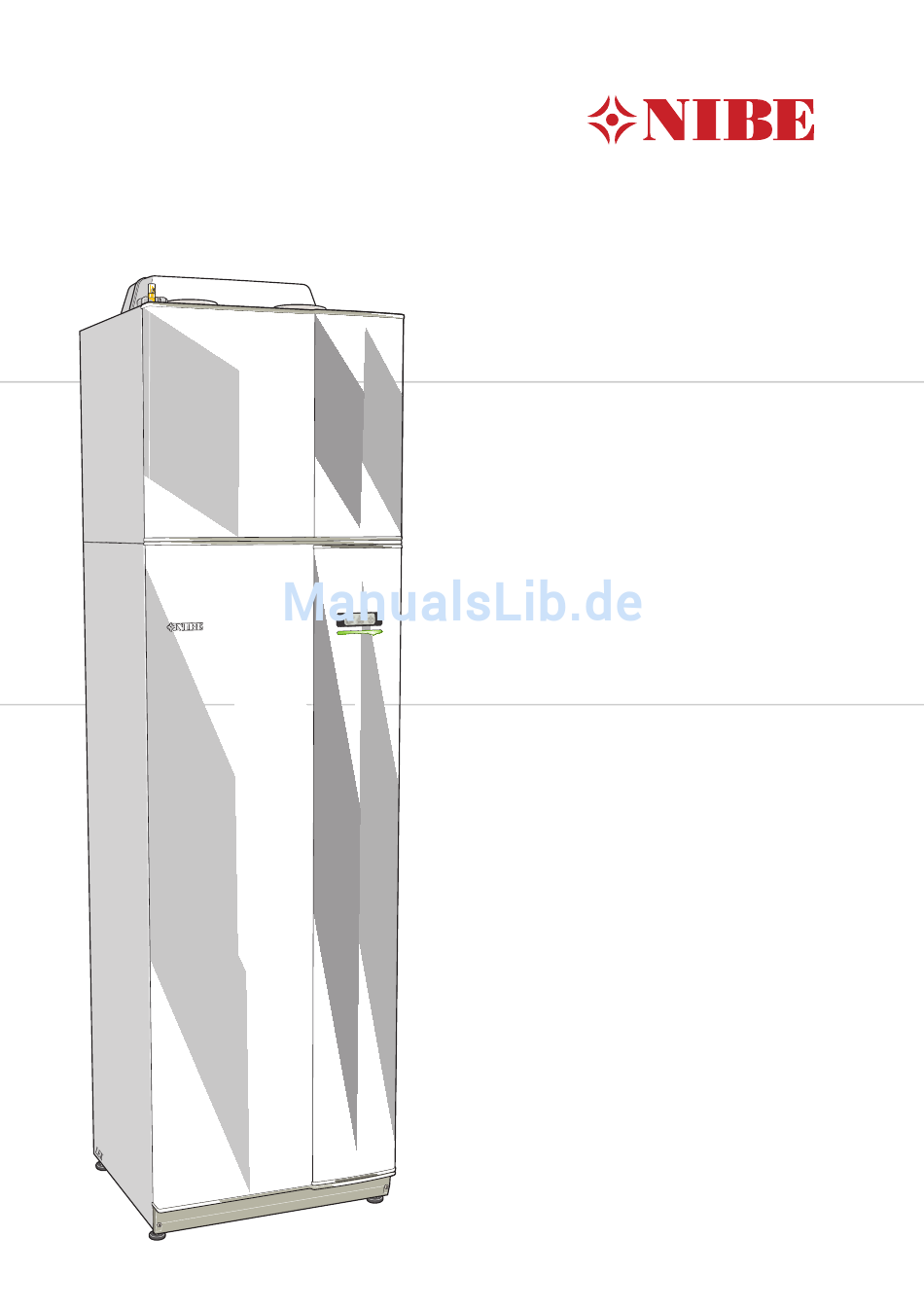

  • Seite 1 Installateurhandbuch NIBE™ F730 Abluftwärmepumpe IHB DE 1617-3 331668...
  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite 32. Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite 34. Innenraumklima einstellen Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...
  • Seite 3: Inhaltsverzeichnis

    Befüllung und Entlüftung Inbetriebnahme und Kontrolle 7 Steuerung – Einführung Bedienfeld Menüstruktur 8 Steuerung – Menüs Menü 1 - RAUMKLIMA Menü 2 - BRAUCHWASSER Menü 3 - INFO Menü 4 - WÄRMEPUMPE Menü 5 - SERVICE NIBE™ F730 Inhaltsverzeichnis |...
  • Seite 4: Wichtige Informationen

    Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. Kennzeichnung F730 ist CE-zertifiziert und erfüllt IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusiche- rung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE- Kennzeichnung ist für die meisten innerhalb der EU...
  • Seite 5: Installationskontrolle

    Ventilation (Seite 18) Einstellung des Luftvolumenstroms Abluft Heizungsmedium (Seite 14) System gespült System entlüftet Sicherheitsventil Kesseldruck Mischventil Sicherheitsventil Strom (Seite 19) Anschlüsse Netzspannung Phasenspannung Sicherungen Wärmepumpe Sicherungen Gebäude Außenfühler Raumtemperaturfühler Sicherheitsschalter FI-Schutzschalter Garantie NIBE™ F730 Kapitel 1 | Wichtige Informationen...
  • Seite 6: Kontaktinformationen

    NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...
  • Seite 7: Lieferung Und Transport

    Installationsfläche Transport Halten Sie vor dem Produkt einen Freiraum von 800 F730 wird in zwei Teilen geliefert und diese können mm ein. Für eine Demontage der Seitenabdeckungen separat oder als eine Einheit installiert werden. Die sind ca. 50 mm Freiraum auf jeder Seite erforderlich Bilder in dieser Anleitung zeigen F730 als eine Einheit (siehe Abbildung).
  • Seite 8: Beiliegende Komponenten

    2. Drehen Sie die Abdeckung leicht nach außen. 3. Bewegen Sie die Abdeckung nach hinten und leicht zur Seite. 4. Ziehen Sie die Abdeckung zur Seite. 5. Ziehen Sie die Abdeckung nach vorn. Kapitel 2 | Lieferung und Transport NIBE™ F730...
  • Seite 9: Teile Der Isolierung Demontieren

    Isolierung vorsichtig zu sich heraus (siehe Abbil- dung). 2. Ziehen Sie die Einheit am Griff gerade heraus (siehe Abbildung). TIP! Demontieren Sie die Abdeckung für die Elek- troheizpatrone, damit die Isolierung einfacher entfernt werden kann (siehe Seite 20). NIBE™ F730 Kapitel 2 | Lieferung und Transport...
  • Seite 10: Aufbau Der Wärmepumpe

    3 Aufbau der Wärmepumpe XL32 QA40 XL31 BT14 GQ10 QM24 BT20 BT17 BT16 EB16 AA101 BT15 BT12 BT21 W130 QN10 AA4-XJ4 AA4-XJ3 BT30 AA23 XL10 QM26 QM20 QM22 Kapitel 3 | Aufbau der Wärmepumpe NIBE™ F730...
  • Seite 11: Komponentenverzeichnis

    Anschluss, Heizkreisentlüftung ment XL31 Ventilationsanschluss, Abluft QA40 Inverter XL32 Ventilationsanschluss, Fortluft Drossel EMV-Platine HLS-Komponenten Betriebsschalter Ausdehnungsgefäß W130 Netzwerkkabel für NIBE Uplink Heizkreispumpe QM20 Entlüftung, Heizungsmedium Kühlkomponenten QM22 Entlüftung, Rohrwärmeübertrager Verdampfer QM24 Entlüftung, Wärmetauscher Kondensator QM26 Entlüftung, Heizungsmedium 2 GQ10 Verdichter...
  • Seite 12: Rohr- Und Ventilationsanschlüsse

    Allgemeines zu F730 besteht aus Wärmepumpe, Brauchwasserspeicher, Rohranschlüssen Elektroheizpatrone, Ventilator, Umwälzpumpe und Steuersystem. F730 wird an ein Lüftungssystem bzw. Die Rohrinstallation muss gemäß den geltenden Vor- einen Heizkreis angeschlossen. schriften ausgeführt werden. Wenn die erwärmte Abluft, sowie in bestimmten Fällen Das System erfordert eine Niedertemperaturdimensio- die Außenluft, den Verdampfer passiert, verdampft...
  • Seite 13: Maße Und Rohranschlüsse

    Maße und Rohranschlüsse Anschluss XL1 Heizkreisvorlauf (mm) XL2 Heizkreisrücklauf (mm) XL3 Kaltwasser (mm) XL4 Brauchwasser (mm) Rohrabmessungen Anschluss XL1-XL2 Heizungsmedium Außen- (mm) durchm. XL3 Kaltwasser Ø (mm) XL4 Brauchwasser Außendurchm. (mm) XL10 NIBE™ F730 Kapitel 4 | Rohr- und Ventilationsanschlüsse...
  • Seite 14: Symbolschlüssel

    Heizungsseite Symbol Bedeutung Anschluss des Klimatisierungssystems Ein Klimatisierungssystem regelt das Raumklima mithil- Absperrventil fe des Regelgerätes im F730 und z.B. Heizkörper, Fuß- bodenheizung/Kühlung, Gebläsekonvektoren usw. Rückschlagventil Das Sicherheitsventil muss einen maximalen Öff- ■ Mischventil nungsdruck von 0,25 MPa (2,5 Bar) aufweisen und am Heizkreisrücklauf angebracht werden (siehe Ab-...
  • Seite 15: Installationsvarianten

    Montageanleitung für das verwendete Zubehör. Eine für das Klimatisierungssystem bzw. den Brauchwas- Liste mit dem für F730 nutzbaren Zubehör finden Sie serspeicher (QN10) (siehe Seite 9). auf Seite 49. 4. Demontieren Sie die obere Isolierung (siehe Seite Mehr über die Optionen können unter www.nibe.de...
  • Seite 16 13. Montieren Sie die Seitenverkleidungen am Abluft- modul mit den 2 übriggebliebenen mitgelieferten Schrauben. Die Befestigungspunkte der Seitenab- deckungen müssen evtl. leicht justiert werden. Befestigungspunkte der Seitenabdeckungen 14. Montieren sie die Frontabdeckungen am Abluftmo- dul sowie am Speicherteil. Kapitel 4 | Rohr- und Ventilationsanschlüsse NIBE™ F730...
  • Seite 17: Brauchwasserspeicher Mit Elektroheizpatrone

    Wenn die Ventilkupplung extern montiert werden, umgesetzt oder geteilt werden soll, muss sie gegen eine teilbare Kupplung mit Ø 22 mm ersetzt werden. BW von F730 Zwei oder mehr Klimatisierungssysteme Wenn mehr als ein Klimatisierungssystem erwärmt werden soll, kann folgende Anschlussvariante genutzt werden.
  • Seite 18: Allgemeines Zum Ventilationsanschluss

    Allgemeines zum Es darf keine Dunstabzugshaube (Küchenabzug) an Ventilationsanschluss F730 angeschlossen werden. Um zu verhindern, dass Küchendunst in F730 geleitet Die Ventilationsinstallation muss gemäß den geltenden wird, ist der Abstand zwischen Küchenabzug und Ab- Vorschriften ausgeführt werden. luftventil zu beachten. Der Abstand darf 1,5 m nicht Um zu vermeiden, dass Laufgeräusche der Ventilatoren...
  • Seite 19: Elektrische Anschlüsse

    0,5 mm² bis zu 50 m betragen, z. B. EKKX, LiYY o.s.ä. ■ Bei der Kabelverlegung zum F730 sind die Kabel- durchführungen UB1 und UB2 (auf der Abbildung gekennzeichnet) zu verwenden. In UB1 und UB2 werden die Kabel von der Rück- zur Vorderseite durch die Wärmepumpe geführt.
  • Seite 20: Abdeckungsdemontage, Eingangskarte

    Die Abdeckung für die Eingangskarte lässt sich Taste (FD3-SF2) mithilfe eines kleinen Schraubendre- ohne Werkzeug öffnen. hers. Demontage der Abdeckung, Eingangsplatine 1. Drücken Sie die Schnappverriegelung hinab. 2. Winkel Sie die Abdeckung an und nehmen Sie sie Kapitel 5 | Elektrische Anschlüsse NIBE™ F730...
  • Seite 21: Abdeckungsdemontage, Grundkarte

    Sie die Schnappverriegelung vorsichtig nach unten (B). 2. Winkel Sie die Abdeckung an und nehmen Sie sie Kabelarretierung Verwenden Sie zum Lösen bzw. Befestigen der Kabel an den Klemmen der Wärmepumpe geeignetes Werkzeug. NIBE™ F730 Kapitel 5 | Elektrische Anschlüsse...
  • Seite 22: Stromanschluss

    Bringen Sie am betreffenden Schaltschrank eine Warnung vor externer Spannung an. Stromanschluss F730 muss über einen allpoligen Schalter mit mindes- Wenn Sie eine externe Steuerspannung für das Steuer- tens 3 mm Schaltkontaktabstand installiert werden. system für F730 an der Elektroheizpatronenkarte (AA1) Der Mindestkabelquerschnitt muss gemäß...
  • Seite 23: Raumfühler

    Außenfühler Raumtemperaturfühler Der Außenfühler (BT1) wird an einem schattigen Platz F730 wird mit einem Raumfühler (BT50) geliefert. Der an der Nord- oder Nordwestseite des Hauses befestigt, Raumfühler erfüllt bis zu drei Funktionen: wo z. B. keine störende Einstrahlung durch die Morgen- 1.
  • Seite 24: Einstellungen

    Betriebsstufe 12A A für L2 betragen kann. Notbetriebsthermostat Die Vorlauftemperatur wird im Reservebetrieb per Thermostat (FD1-BT30) geregelt. Sie kann auf 35 (Vor- einstellung, z. B. Fußbodenheizung) oder 45°C (z. B. För markvärme! Heizkörper) gestellt werden. Kapitel 5 | Elektrische Anschlüsse NIBE™ F730 För frånluftsvärme!
  • Seite 25: Anschlussmöglichkeiten

    Schaltkontakt oder Fühler mit einer der Eingängen. sechs Sonderfunktionsmöglichkeiten verbunden, muss in der Software in des F730 die richtige Funktion für Wenn eine externe Blockierung der Zusatzheizung und den jeweiligen Anschluss ausgewählt werden. bzw. oder des Verdichters gewünscht wird, kann diese...
  • Seite 26: Kontakt Für "Smart Grid Ready

    HINWEIS! Tarifblockierung blockiert. Bei Systemen mit Fußbodenheizung und ■ Normalbetrieb (A: Geöffnet, B: Geöffnet) Heizkörpern sollte NIBE ECS 40/41 für einen "SG Ready" ist nicht aktiv. Kein Einfluss auf das Sys- optimalen Betrieb verwendet werden. tem. ■ Kontakt zur externen Blockierung der Heizung Niedrigpreismodus (A: Geöffnet, B: Geschlossen)
  • Seite 27: Anschluss Zur Aktivierung Der Ventilatorgeschwindigkeit

    Anschluss zur Aktivierung der Ventilatorgeschwindigkeit Um eine von vier Ventilatorgeschwindigkeiten zu akti- vieren, kann mit F730 ein externer Schaltkontakt ver- bunden werden. Der Schaltkontakt muss potenzialfrei sein. Er wird mit dem gewählten Eingang (Menü 5.4, siehe Seite 42) an Klemme X6 an der Eingangskarte (AA3) verbunden.
  • Seite 28: Zubehör Anschließen

    AA3-X7 F1X45 F730 Extern Externt AA3-X7 Umwälzpumpe Zubehör anschließen Anweisungen für den Zubehöranschluss sind in der beiliegenden Zubehöranleitung enthalten. Siehe Seite 49 für eine Liste mit Zubehör, das mit F730 eingesetzt werden kann. Kapitel 5 | Elektrische Anschlüsse NIBE™ F730...
  • Seite 29: Inbetriebnahme Und Einstellung

    (QM20), (QM22), (QM23) und (QM24) oder das extern montierte Sicherheitsventil öffnen. 6. Starten Sie die Wärmepumpe und lassen sie im Heiz- sowie Brauchwasserbetrieb arbeiten. 7. Entlüften Sie das Klimatisierungssystem (siehe Ab- schnitt "Klimatisierungssystem entlüften"). NIBE™ F730 Kapitel 6 | Inbetriebnahme und Einstellung...
  • Seite 30: Inbetriebnahme Und Kontrolle

    (Steuerung, Menüs usw.). linken oberen Ecke (bei der Seitenzahl) markiert ist. Wenn das Gebäude beim Start von F730 ausgekühlt 2. Drücken Sie die OK-Taste, um zwischen den Seiten ist, kann nicht gewährleistet werden, dass der Verdich- des Startassistenten zu wechseln.
  • Seite 31: Einstellung Der Pumpengeschwindigkeit

    Entlüftung des gesamten Systems vorgenommen damit die gewünschte Ventilation stattfindet. werden. Siehe Abschnitt „Klimatisierungssystem entlüf- 7. Tragen Sie den tatsächlichen Luftvolumenstrom ten“ auf Seite 29 für Informationen zur Entlüftung der ein. Wärmepumpe. NIBE™ F730 Kapitel 6 | Inbetriebnahme und Einstellung...
  • Seite 32: Steuerung - Einführung

    Auswahl von Untermenü/Opti- on/eingestelltem Wert im Startassistenten. Zurück-Taste Die Zurück-Taste wird in folgenden Fällen ver- wendet: ■ kehrt zum vorherigen Menü zurück. ■ macht eine noch nicht bestätigte Einstellung rückgängig. Kapitel 7 | Steuerung – Einführung NIBE™ F730...
  • Seite 33: Menüstruktur

    Menü 4.7 aktiv ist. Anzeige der Temperatur und anderer Betriebsinforma- Dieses Symbol zeigt an, ob eine Verbin- tionen sowie Zugriff auf das Alarmprotokoll. Siehe In- dung zwischen F730 und NIBE NIBE formationen im Hilfemenü oder Benutzerhandbuch. Uplink besteht. Menü 4 - WÄRMEPUMPE...
  • Seite 34: Steuerung

    So wählen Sie eine andere Option aus: 1. Markieren Sie die gewünschten Optionen. Eine Option ist vorgewählt (weiß). 2. Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 7 | Steuerung – Einführung NIBE™ F730...
  • Seite 35: Verwendung Der Virtuellen Tastatur

    Ecke (bei der Seitenzahl) markiert ist. 2. Drücken Sie die OK-Taste, um zwischen den Schritten des Startassistenten zu wechseln. Wenn der Startassistent hier verlassen wird, deaktiviert er sich automatisch in 60 min NIBE™ F730 Kapitel 7 | Steuerung – Einführung...
  • Seite 36: Steuerung - Menüs

    2.9.1 - periodische erhöhung 2.9.2 - BW-Zirk. * * Zubehör erforderlich. Menü 3 - INFO Übersicht 3 - INFO 3.1 - Serviceinfo 3.2 - Verdichterinfo 3.3 - ZH-Info 3.4 - Alarmprotokoll 3.5 - Innentemperaturprotokoll Kapitel 8 | Steuerung – Menüs NIBE™ F730...
  • Seite 37: Menü 4 - Wärmepumpe

    Menü 4 - WÄRMEPUMPE Übersicht 4 - WÄRMEPUMPE 4.1 - Plusfunktionen * 4.1.3 - Internet 4.1.3.1 - NIBE Uplink 4.1.3.8 - TCP/IP-Einstellungen 4.1.3.9 - Proxyeinstellungen 4.1.4 - SMS * 4.1.5 - SG Ready 4.1.6 - smart price adaption™ 4.2 - betriebsmodus 4.4 - Uhrzeit und Datum...
  • Seite 38: Menü 5 - Service

    Ein- und Ausgänge an der Eingangskarte (AA3). Werks. Voreinst. Service Zurücksetzen aller Einstellun- gen auf die Werkseinstellungen (einschließlich der Einstellungen, die vom Benutzer aufgerufen werden). Zwangssteuerung Zwangssteuerung für die verschie- denen Komponenten der Wärmepumpe. Kapitel 8 | Steuerung – Menüs NIBE™ F730...
  • Seite 39: Sparbetrieb

    Vorlauftempe- und bzw. senkt die Raumtemperatur. ratur als Klimatisierungssystem 1 eingestellt werden. ACHTUNG! Wird keine Alarmmaßnahme ausgewählt, kann es bei einem Alarm zu einem erhöhten Energieverbrauch kommen. NIBE™ F730 Kapitel 8 | Steuerung – Menüs...
  • Seite 40 Verdichterbetrieb dieselbe Drehzahl oder unterschied- auto: Die Heizungsumwälzpumpe arbeitet gemäß ak- liche Drehzahlen aufweisen soll. Ist diese Funktion ak- tuellem Betriebsmodus für F730. tiviert, wird Ventilatordrehzahl 2 verwendet, wenn der periodisch: Die Heizungsumwälzpumpe startet ca. 20 Verdichter nicht in Betrieb ist. Die normale Ventilator- s vor dem Verdichter und hält zeitgleich mit dem Ver-...
  • Seite 41: Menü 5.1.24 - Sperrbereich

    Werkseinstellung: 300 HINWEIS! Hier stellen Sie die maximale Stromleistung für die in- Durch eine Blockierung der Spitzenleistung in terne elektrische Zusatzheizung in F730 im Normalbe- F730 kann sich das Einsparpotenzial verrin- trieb und im Überkapazitätsmodus (SG Ready), die Si- gern.
  • Seite 42: Menü 5.3 - Zubehöreinstellungen

    Start der Wärmepumpe der Startassistent. installiertes Zubehör suchen Markieren Sie "installiertes Zubehör suchen" und Menü 5.6 - Zwangssteuerung drücken Sie die OK-Taste, um automatisch mit F730 Hier können Sie für die verschiedenen Komponenten verbundenes Zubehör zu finden. der Wärmepumpe und eventuell angeschlossenes Zu- behör eine Zwangssteuerung veranlassen.
  • Seite 43 Dadurch stehen für das Produkt landes- spezifische Einstellungen zur Verfügung. Die Sprache kann unabhängig von dieser Auswahl festgelegt werden. HINWEIS! Diese Option wird nach 24 h, einem Neustart des Displays oder einer Programmaktualisie- rung gesperrt. NIBE™ F730 Kapitel 8 | Steuerung – Menüs...
  • Seite 44: Service

    Personen mit entsprechender Kompetenz rungssystem kann heißes Wasser austreten. ausgeführt werden. Dabei besteht potenzielle Verbrühungsgefahr. Bei einem Komponentenwechsel an F730 Das Heizungswasser wird über einen Schlauch abgelei- dürfen nur Ersatzteile von NIBE verwendet tet, der an den Auslass des Entleerungsventils (XL10) werden.
  • Seite 45 USB-Serviceanschluss Menü 7.1-Softwareupdate Softwareupdate7.1 Update starten andere Datei Hier können Sie die Software in F730 aktualisieren. HINWEIS! Das Bedienfeld besitzt einen USB-Anschluss für Softwa- Damit die folgenden Funktionen nutzbar sind, reaktualisierungen, zum Speichern protokollierter In- muss der USB-Stick spezielle Software für F730 formationen und zum Verwalten von Einstellungen in von NIBE enthalten.
  • Seite 46 Wählen Sie „andere Datei“ aus, wenn die vorgeschla- Hier können Sie alle Menüeinstellungen (Benutzer- gene Software nicht verwendet werden soll. Beim Na- oder Servicemenüs) in F730 mit einem USB-Stick ver- vigieren durch die Dateien werden (wie zuvor) Anga- walten (speichern oder laden).
  • Seite 47: 10 Komfortstörung

    Wärmepumpe nicht in Betrieb ist. In diesem Fall über- tung verkürzt sich die Zeitspanne für die Wärmeer- nimmt die Elektroheizpatrone die Beheizung bzw. zeugung. Dadurch kann es zu einer niedrigeren Brauchwasserbereitung. bzw. schwankenden Raumtemperatur kommen. NIBE™ F730 Kapitel 10 | Komfortstörung...
  • Seite 48: Niedrige Raumtemperatur

    Warten Sie 30 min und kontrollieren Sie, ob der nach unten justiert werden. – Verdichter gestartet ist. Externer Schaltkontakt zur Änderung der Raumerwär- ■ mung aktiviert. Alarm ausgelöst. ■ Befolgen Sie die Anweisungen auf dem Display. – Kapitel 10 | Komfortstörung NIBE™ F730...
  • Seite 49: 11 Zubehör

    Für die geteilte Installation von F730. Art.nr. 089 777 Zusätzliche Mischergruppe ECS 40/ECS 41 Dieses Zubehör kommt zum Einsatz, wenn F730 in einem Haus mit einem oder zwei Heizsystemen installiert ist, die unterschiedliche Vorlauftemperaturen erfordern. ECS 40 (Max. 80 m²) ECS 41 (Min.
  • Seite 50: Technische Daten

    12 Technische Daten Maße und Abstandskoordinaten F730 als Einheit Ø125 Ø125 Rohrverlegung im markierten Fortluft Abluft Bereich vermeiden! Kapitel 12 | Technische Daten NIBE™ F730...
  • Seite 51 F730 bei geteilter Installation. Ø 125 Ø 125 Rohrverlegung im markierten Fortluft Abluft Bereich vermeiden! NIBE™ F730 Kapitel 12 | Technische Daten...
  • Seite 52: Technische Daten

    Schallleistungspegel gemäß EN 12 102 Schallleistungspegel (L dB(A) 40 - 55 W(A) Schalldruckpegel Geräuschpegel im Aufstellungsraum (L dB(A) 36 - 51 P(A) Rohranschlüsse Heizungsmedium Außendurchm. Brauchwasser Außendurchm. Kaltwasser Außendurchm. Anschluss Außendurchm. Lüftung Ø Kapitel 12 | Technische Daten NIBE™ F730...
  • Seite 53 Der Wert variiert je nach gewählter Ventilatorkurve. Für ausführlichere Geräuschdaten einschließlich Geräusche zum Kanal, siehe www.nibe.de. Der Wert kann je nach Dämpfungsvermögen des Raums variieren. Diese Werte gelten bei einer Dämpfung von 4 dB. A20(12) Abluftvolumenstrom 180 m Deklariertes Verbrauchsprofil Brauchwasserbereitung: L NIBE™ F730 Kapitel 12 | Technische Daten...
  • Seite 54: Schaltplan

    Schaltplan Kapitel 12 | Technische Daten NIBE™ F730...
  • Seite 55 NIBE™ F730 Kapitel 12 | Technische Daten...
  • Seite 56 Kapitel 12 | Technische Daten NIBE™ F730...
  • Seite 57 NIBE™ F730 Kapitel 12 | Technische Daten...
  • Seite 58 Kapitel 12 | Technische Daten NIBE™ F730...
  • Seite 59 NIBE™ F730 Kapitel 12 | Technische Daten...
  • Seite 60: Index

    Erreichbarkeit, elektrischer Anschluss, 20 oder Verdichter, 25 Externe Anschlussmöglichkeiten, 25 Kontakt zur externen Tarifblockierung, 25 Externe Steuerspannung für Steuersystem anschließen, 22 Kabelarretierung, 21 NIBE Uplink™, 25 Leerung des Brauchwasserspeichers, 44 Notbetrieb, 24 Lieferung und Transport, 7 Raumfühler, 23 Abdeckungen demontieren, 8...
  • Seite 61 Mögliche Optionen für AUX-Ausgang (potenzialfrei wechselndes Technische Daten, 52 Relais), 27 Teile der Isolierung demontieren, 9 Mögliche Optionen für AUX-Eingänge, 25 Transport, 7 NIBE Uplink™, 25 USB-Serviceanschluss, 45 Notbetrieb, 44 Leistung im Notbetrieb, 24 Verwendung der virtuellen Tastatur, 35 Vorbereitungen, 29 OK-Taste, 32 Wählrad, 32...
  • Seite 64 WS name: Frånluft WS version: a48 (working edition) Publish date: 2016-04-28 14:16 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331668...
