6. Funktionsbausteine
6.1 Herstellerbausteine

6.1.3 Arithmetik- und Analogbausteine

6.1.3.1 A - Analogwertevergleicher

304
Mit einem Analogwerte-Vergleicher oder Schwellwertschalter vergleichen Sie z. B.
Analogwerte oder Merker-Inhalte und schalten beim Erreichen festgelegter Schwell-
werte.
Allgemeines

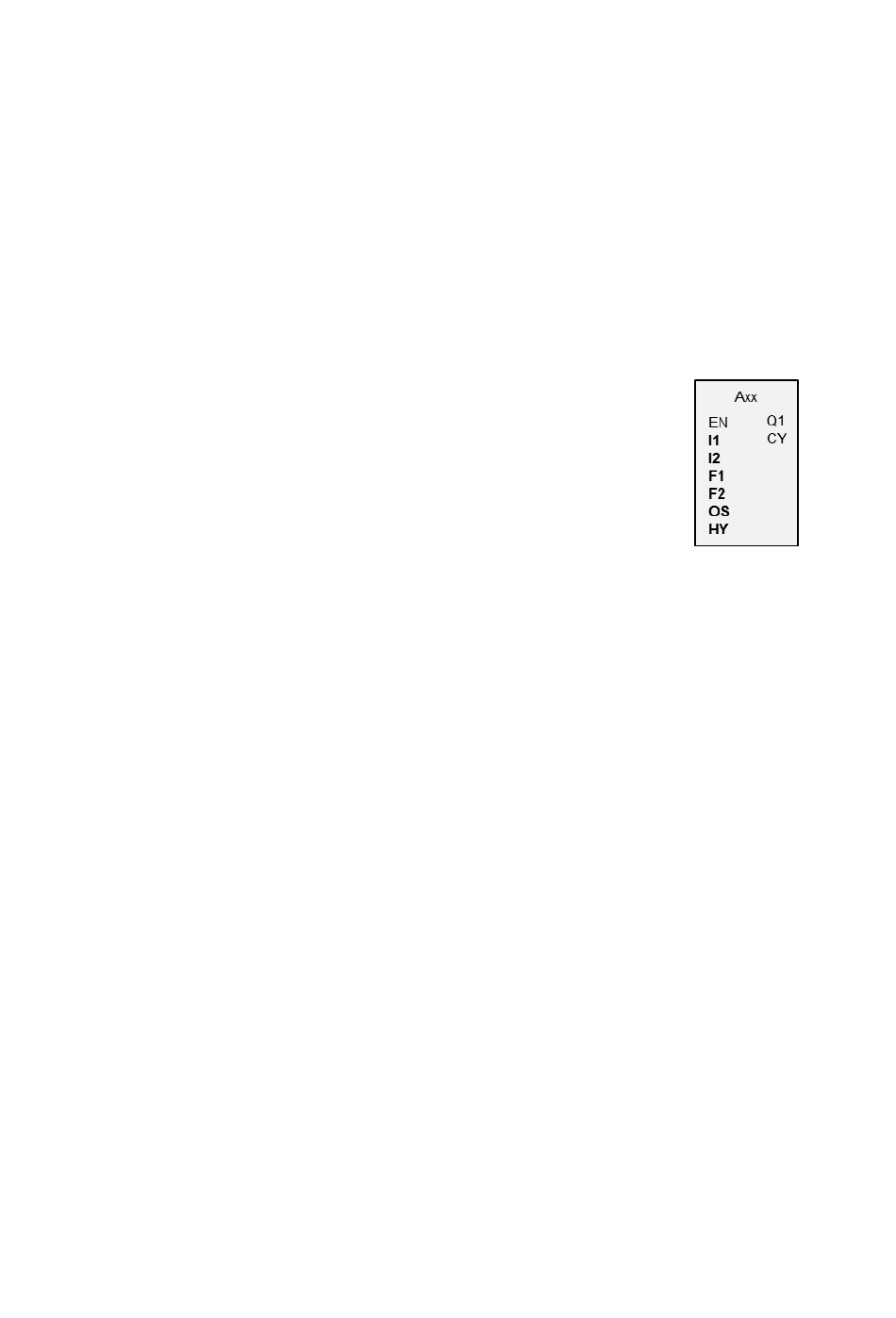

easyE4 Basisgeräte stellen 32 Ana-
logwertevergleicherA01...A32 zur Verfügung.
Mit einem Analogwerte-Vergleicher bzw. Schwell-
wertschalter können analoge Eingangswerte mit einem
SOLL-Wert verglichen werden.
Wirkungsweise
Folgende Vergleiche sind möglich:
Baustein-Eingang I1 größer, gleich oder kleiner als Baustein-Eingang I2.
Mittels der Faktoren F1 und F2 als Eingänge sind Sie in der Lage die Baustein-Eingänge
wertmäßig zu verstärken und anzupassen.
Der Baustein-Eingang OS kann als Offset des Einganges I1 benutzt werden.
Der Baustein-Eingang HY dient als positive und negative Schalthysterese des Ein-
ganges I2.
Der Kontakt Q1 schaltet, wenn die Bedingung der von Ihnen gewählten Vergleichs-
Betriebsart erfüllt ist.
