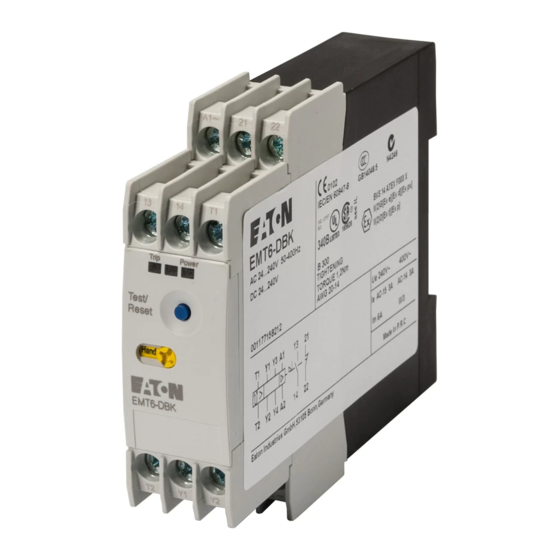

Handbuch/Manual 10/16 MN03407006Z-DE/EN Maschinenschutz-Relais EMT6 Überlastüberwachung von Maschinen im Ex e-Bereich Overload Relay EMT6 Overload monitoring system for machines operating in the Ex e area...
Seite 2
Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Änderungen vorbehalten.
Seite 3
Gefahr! Gefährliche elektrische Spannung! Danger! Dangerous electrical voltage! Before commencing the installation Vor Beginn der Installationsarbeiten • Disconnect the power supply of the device. • Gerät spannungsfrei schalten. • Ensure that devices cannot be accidentally • Gegen Wiedereinschalten sichern. retriggered. •...
Seite 4
Überblick/Overview Thermistor-Maschinenschutz-Relais EMT6 ......... EMT6 Thermistor Overload Relays for Machine Protection ..33 Anhang/Appendix................59...
Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.3.3 Tipps → Weist auf nützliche Tipps hin. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Die Richtlinie 2014/34/EU (ATEX) zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten für Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen ist ab dem 30.06.2003 bindend. Die Thermistor-Maschinenschutz-Relais EMT6-K, EMT6-KDB und EMT6-DBK sind nach der Richtlinie 2014/34/EU (ATEX) durch die DEKRA EXAM zuge- lassen. →...
Kühlmedien und die Temperaturüberwachung nichtelektrischer Maschinen sind üblich. Thermistoren – auch PTC-Widerstände oder Kaltleiter genannt – sind Tempe- raturfühler mit Sprungverhalten. Ihr Widerstandswert ändert sich erheblich beim Überschreiten einer vorgegebenen Temperatur. Die Thermistoren werden von dem Thermistor-Maschinenschutz-Relais EMT6 überwacht. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Auch bei einer Ansteuerung des Motors über Umrichter muss das Ansprechen der Thermistorüberwachung zu einer direkten Abschaltung führen. Dies muss durch die Schaltung sicherge- stellt sein. GEFAHR Die elektrischen Betriebsmittel müssen separat gegen Überlast geschützt werden. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Insbesondere darf bei Ex e-Anwendungen nach Ausfall der Steuerspannung und Spannungsrückkehr kein automatischer Wiederanlauf erfolgen. Dies wird durch eine Selbsthaltung des Leistungsschützes zuverlässig verhindert (→ Abbildung 3, Seite 14). → Die Nullspannungssicherheit am Gerät EMT6-DBK kann durch eine Drahtbrücke zwischen Y1-Y4 ausgeschaltet werden. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
1 Thermistor-Maschinenschutz-Relais EMT6 1.3 Gerätebeschreibung 1.3.6 Kurzschlussüberwachung des Thermistorkreises Alle Geräte EMT6 sind drahtbruchsicher im Fühlerkreis. Zusätzlich haben die EMT6-K, EMT6-KDB und EMT6-DBK eine Kurzschlussüberwachung im Fühlerkreis. Diese schaltet das Relais aus, sobald der Fühlerkreis einen mini- malen ohmschen Widerstandswert unterschreitet. →...
1 Thermistor-Maschinenschutz-Relais EMT6 1.4 Sicherheitstechnische Daten 1.4 Sicherheitstechnische Daten Folgende Kenndaten für die funktionale Sicherheit wurden von Eaton für die Thermistor-Maschinenschutz-Relais EMT6-K, EMT6-KDB und EMT6-DBK ermittelt: Nach Tabelle 1 der DIN EN 50495/2010 werden an die Sicherheitseinrichtung die Anforderungen des Sicherheitsintegritätslevels SIL 1 gestellt.
R ≦ 550 Ω R ≧ 1330 Ω ϑ + 5 K: ϑ + 15 K: R ≦ 4000 Ω Mit Hilfe eines Thermistor-Maschinenschutz-Relais werden die Thermistoren überwacht und beim Überschreiten der kritischen Temperatur ein Hilfskon- takt geschaltet. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Die Thermistor-Maschinenschutzrelais sind nicht für die Aufstellung bzw. den Betrieb in explosionsgefährdeten Bereichen geeignet. Die Varianten EMT6-K, EMT6-KDB und EMT6-DBK des Thermistor-Maschi- nenschutzrelais sind unter der Gerätegruppe II, Kategorie (2) im Bereich GD (= Bereiche, in denen explosionsfähige Gas-, Dampf-, Nebel- oder Luftgemi- sche sowie brennbarer Staub vorhanden sind) zugelassen.
Aufgrund des Ruhestromprinzips darf nur der Schließer-Kontakt zur Ansteuerung eines Schützes verwendet werden. STOPP START Fern- Reset A1 Y3 Y4 Y1 T1 T2 A2 Y2 Abbildung 3: Schaltung verhindert automatischen Wiederanlauf Die Selbsthaltung des Leistungsschützes Q11 verhindert einen automati- schen Wiederanlauf. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Das EMT6… darf in beliebiger Lage montiert werden. 90° 90° 90° 90° Abbildung 4: Einbaulage des EMT6 Alternativ zur Hutschienenmontage ist eine Schraubmontage mit Hilfe der Adapter CS-TE möglich. 2 x M4 CS-TE XTTRXBASE Abbildung 5: Montage des Maschinenschutz-Relais EMT6 EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Fehlerzustand herstellen – beispielsweise über Test/Reset-Taster • Versorgungsspannung für eine 1 Sekunde unterbrechen: • Nach Wiedereinschalten der Versorgungsspannung muss der Fehler- zustand erhalten bleiben. ACHTUNG Wird ein Fehler erkannt, darf kein Wiederanlauf eingeleitet werden, bis der Fehler behoben wird. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Abbildung 6: Anschlussklemmen EMT6… a Bemessungssteuerspeisespannung (A1/A2) b Hilfskontakt Öffner (21/22) c Netz-LED (grün) d Test/Reset e Hand/Automatik Reset f Ausgelöst-LED (rot) g Hilfskontakt Schließer (13/14) h Thermistor (T1/T2) i Fern-Reset (Y1/Y2) j Abschaltung Nullspannungssicherheit k Abschaltung Kurzschlussüberwachung EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Seite 22
T2 Y1 Y2 ① Abbildung 7: Anschlussklemmen EMT62… a Bemessungssteuerspeisespannung (A1/A2) b Hilfskontakt Schließer (23/24) c Netz-LED (grün) d Test/Reset e Hand/Automatik Reset f Ausgelöst-LED (rot) g Hilfskontakt Schließer (13/14) h Thermistor (1T1/T2, 2T1/T2) i Fern-Reset (Y1/Y2) EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
4.1 Automatischer Reset 4 Geräte betreiben 4.1 Automatischer Reset Die Geräte EMT6, EMT62, EMT6-K und EMT6(230V) sind fest auf den Modus „automatischer Reset“ eingestellt. Bei den Geräten EMT6-DB, EMT6-DB(230V), EMT6-KDB und EMT6-DBK kann der automatische Reset gewählt werden. Hierzu wird der Wahlschalter (→ Abbildung 6, Seite 17, Legende ⑤...
Seite 25
Motor bzw. zur elektrischen Maschine zulässig. Zurücksetzungen dürfen manuell vor Ort oder durch geschultes Personal in der Leitwarte vorgenommen werden. A1/A2 3600 Ω T1/T2 1600 Ω 0 Ω Tripped LED Abbildung 10: Funktionsdiagramm „Automatischer Reset“ mit Kurzschlussüberwachung EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Seite 27
Abbildung 13: Funktionsdiagramm Hand-Reset mit Kurzschlussüberwachung (EMT6-DBK mit abgeschalteter Nullspannungssicherheit) GEFAHR Das ausgelöste Relais schaltet nach einer Spannungsunter- brechung automatisch wieder zu. → Die Schaltung (→ Abbildung 3, Seite 14) verhindert einen automatischen Wiederanlauf des Motors nach einer Spannungs- wiederkehr. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Y1 und Y3 abgeschaltet werden (→ Abbildung 6, Seite 17). 4.4 Test/Reset Mit der Test-Taste kann die Funktion der Relais getestet werden. AUTO HAND A1/A2 T1/T2 0 Ω Test Reset Abbildung 15: Funktionsdiagramm Test/Reset bei EMT6… EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
0 Ω 2T1/T2 0 Ω Test Reset Trip LED 1 Trip LED 2 Abbildung 16: Funktionsdiagramm Test/Reset bei EMT62… 4.5 Gerätefehler GEFAHR Funktionsuntüchtige Geräte dürfen nicht geöffnet und repariert werden. Sie müssen von Fachpersonal ausgetauscht werden. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Warns of the possibility of hazardous situations that could result in serious injury or even death. DANGER Warns of hazardous situations that result in serious injury or death. 0.3.3 Tips → Indicates useful tips. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Member States concerning devices and protective systems intended for use in potentially explosive areas has been in force since 06.30.2003. EMT6-K, EMT6-KDB, and EMT6-DBK thermistor overload relays for machine protection are certified by DEKRA EXAM in accordance with Directive 2014/34/EU (ATEX).
Thermistors are step-action temperature sensors, also referred to as PTC resistors or positive temperature coefficient resistors. Their resistance changes sharply when a defined temperature is exceeded. The thermistors are monitored by the thermistor overload protection relay EMT6. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Response of the thermistor monitoring unit must also result in a direct shutdown when the motor is controlled by means of an inverter. This must be ensured by circuit design. DANGER A separate overload protection system must be installed for the electrical equipment. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
(→ Figure 3, page 46). → Zero-voltage safety can be disabled at the EMT6-DBK device by means of a wire jumper between terminals Y1-Y4. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
1.3.6 Short-circuit monitoring of the thermistor circuit The sensor circuits of all EMT6 units are equipped with a wire-break (open- circuit) safety sensor circuit. The sensor circuits of the EMT6-K, EMT6-KDB and EMT6-DBK have additional short-circuit monitoring in the sensor circuit which immediately switches off the relay when the resistive load of the sensor circuit drops below a minimum value.
1 EMT6 Thermistor Overload Relays for Machine Protection 1.4 Technical safety data 1.4 Technical safety data Eaton has determined the following functional safety characteristics for EMT6-K, EMT6-KDB, and ENMT6-DBK thermistor overload relays for machine protection: As per Table 1 of DIN EN 50495/2010, the requirements for safety integrity level SIL 1 apply to the safety device.
- 5 K: ϑ + 5 K: R ≧ 1330 Ω + 15 K: R ≦ 4000 Ω ϑ The thermistor overload relay monitors the thermistors and switches an auxiliary circuit when the critical temperature is exceeded. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
The thermistor overload relays for machine protection are not suitable for installation or operation in hazardous locations. Models EMT6-K, EMT6-KDB, and EMT6-DBK of the thermistor overload relay for machine protection are certified for Group II, Category (2) GD applications (= locations in which there are potentially explosive gas, vapor, mist, or air mixtures and combustible dusts).
Due to fail-safe reasons, only the N/O contact should be used to actuate a contactor. STOP START Remote Reset A1 Y3 Y4 Y1 T1 T2 A2 Y2 Figure 3: Circuit prevents automatic restart The latching function of the Q11 contactor relay prevents an automatic restart. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Figure 4: Mounting position of EMT6 As an alternative to DIN-rail mounting, the device can be screw-fixed by using a CS-TE adapter. 2 x M4 CS-TE XTTRXBASE Figure 5: Mounting an EMT6 overload relay for machine protection EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Switch off the supply voltage for 1 second: • After the supply voltage is switched back on, the error condition must be maintained. NOTICE If a fault is detected, a restart must not be initiated until the fault has been eliminated. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
N/C auxiliary contact (21/22) c Mains LED (green) d Test/Reset e Manual/automatic reset f Tripped LED (red) g N/O auxiliary contact (13/14) h Thermistor (T1/T2) i Remote reset (Y1/Y2) j Zero-voltage safety switch off k Short-circuit monitoring disabled EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Seite 48
Rated control voltage (A1/A2) b N/O auxiliary contact (23/24) c Mains LED (green) d Test/Reset e Manual/automatic reset f Tripped LED (red) g N/O auxiliary contact (13/14) h Thermistor (1T1/T2, 2T1/T2) i Remote reset (Y1/Y2) EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
230 V, 50/60 Hz 24 - 240 V H DC Control voltage – AC voltage safety 20.4 - 264 V, 50 - 400 Hz 195.5 - 253 V, 50/60 Hz 20.4 - 264 V H DC voltage safety – EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
4.1 Automatic reset 4 Using the device 4.1 Automatic reset The EMT6, EMT62, EMT6-K and EMT6(230V) devices have a setting fixed to “Automatic reset” mode. The automatic reset can also be selected with the EMT6-DB, EMT6-DB(230V), EMT6-KDB and EMT6-DBK. The selector switch (→...
Seite 51
Resets may be carried out manually at the installation or by trained personnel in the control room. A1/A2 3600 Ω T1/T2 1600 Ω 0 Ω Tripped LED Figure 10:Function diagram of "automatic reset" with short-circuit monitoring EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Seite 52
Figure 11:Functional diagram of the manual reset (EMT6-DBK with disabled zero-voltage protection) EMT62… A1/A2 3600 Ω 1T1/T2 1600 Ω 0 Ω 3600 Ω 2T1/T2 1600 Ω 0 Ω Y1/Y2, RESET Trip LED 1 Trip LED 2 Figure 12:Function diagram manual-reset (EMT62-DB EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
(EMT6-DBK with disabled protection against the effects of voltage loss) DANGER After a power interrupt, the tripped relay switch back on automatically. → The circuit (→ Figure 3, page 46) prevents an automatic restart of the motor after a voltage recovery. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Short-circuit protection can be disabled by bridging terminals Y1 and Y3 (→ Figure 6, page 49). 4.4 Test/Reset The relay function can be tested by means of the test button. AUTO HAND A1/A2 T1/T2 0 Ω Test Reset Figure 15:Function diagram test/reset with EMT6… EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
0 Ω Test Reset Trip LED 1 Trip LED 2 Figure 16:Function diagram test/reset with EMT62… 4.5 Device fault DANGER Faulty devices must not be opened and repaired. They must be replaced by specialist personnel. EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
Seite 56
4 Using the device 4.5 Device fault EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
5.3 EU-Konformitätserklärung / EU declaration of conformity (Doc. No. CE1700119) EU-Konformitätserklärung EU declaration of conformity Wir / We, Eaton Industries GmbH, 53105 Bonn, Germany, Hein-Moeller-Str. 7-11, 53115 Bonn, Germany erklären hiermit in alleiniger Verantwortung, dass das Produkt (die Produktfamilie) declare under our sole responsibility that the product (family)
Seite 63
The declaration of conformity applies to the following types within the product family and in combination with products listed below: 06.07.2017 06.07.2017 i.A. Jörg Schartner i.A. Lütfiye Dönoglu Head of Divisional Head of Product Line Management Quality Management ICPD Machine Operation & Control Seite/page 2 / 2 EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
5.4 EU-Konformitätserklärung / EU declaration of conformity (Doc. No. CE1700081) EU-Konformitätserklärung EU declaration of conformity Wir / We, Eaton Industries GmbH, 53105 Bonn, Germany, Hein-Moeller-Str. 7-11, 53115 Bonn, Germany erklären hiermit in alleiniger Verantwortung, dass das Produkt (die Produktfamilie) declare under our sole responsibility that the product (family)
Seite 65
The declaration of conformity applies to the following types within the product family and in combination with products listed below: 06.07.2017 06.07.2017 i.A. Jörg Schartner i.A. Lütfiye Dönoglu Head of Divisional Head of Product Line Management Quality Management ICPD Machine Operation & Control Seite/page 2 / 2 EMT6 10/16 MN03407006Z-DE/EN www.eaton.com...
