Zipro Nitro RS Bedienungsanleitung Seite 91

CZ

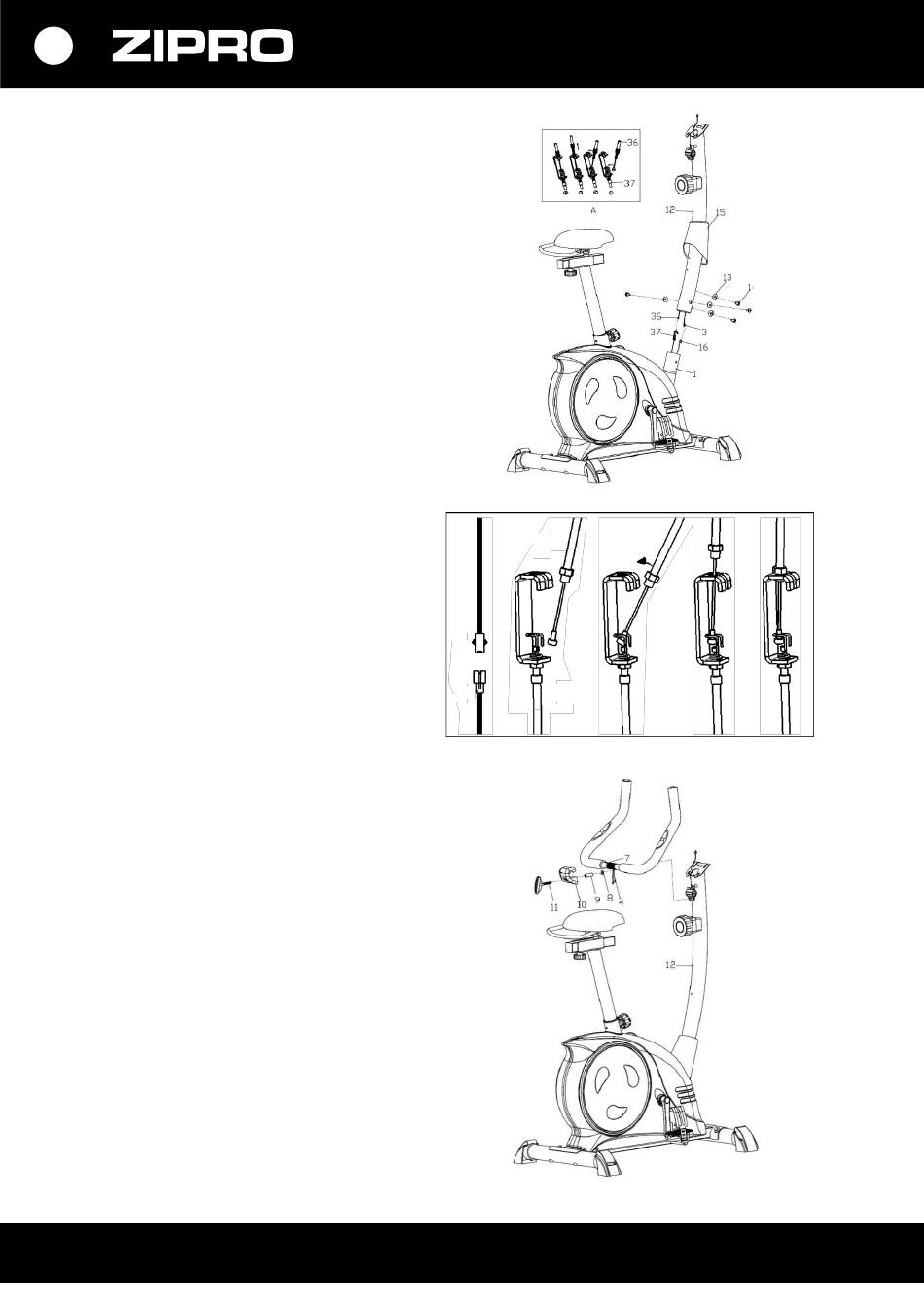

4. Namontujte sloupek řídítek
Založte kryt (15) na stĺp riadidla (12).
Spojte kabel počítače (3) se spojovacím
kabelem (16) a kabel nastavení odporu (37)
se spojovacím kabelem nastavení odporu
(36), tak jak to znázorňuje následující
obrázek.
Vsuňte matici horního kabelu nastavování
36
odporu (36) do štěrbiny dolního kabelu
3
nastavování odporu (37), Potáhněte a
napněte horní kabel (36) a přesuňte přes
podpěru dolního kabelu (37) svislým směrem.
Matice kabelu by měla být usazená na
podpěře kabelu, jak to znázorňuje obrázek.
Vsuňte sloupek řídítek (12) do hlavního rámu
16 37
(1) a přišroubujte s použitím šestihranných
vnitřních šroubů (14) a obloukových podložek
(13).
5. Namontujte řídítka
Z riadidla (7) cez stĺpik riadidla (12) vytiahnite
káble merania tepu (4).
Namontujte riadidlo (7) k stĺpiku riadidla (12) spolu
s kolieskom nastavenia sklonu riadidla (11),
krytom riadidla (10), preložkou (9) a plochou
podložkou (8) tak, ako je to predstavené na
obrázku.
91
