DE
MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie die dem
Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird empfohlen, die Montage mit zwei Personen
durchzuführen.

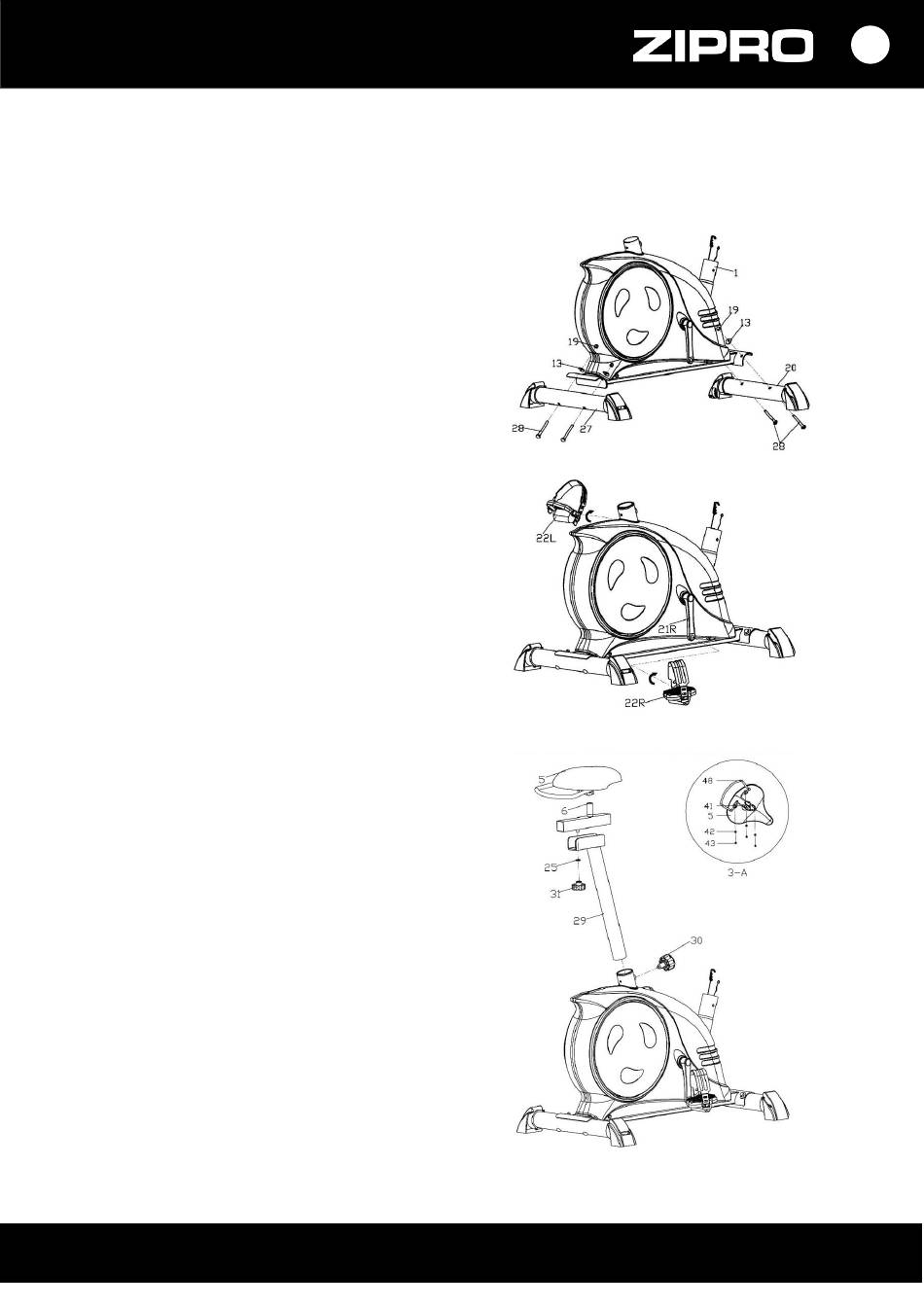

1. Befestigen Sie die hinteren und vorderen Füße
Befestigen Sie den vorderen (20) und hinteren Fuß (27)
mithilfe der Schrauben (1), gewölbten Scheiben (28)
und Muttern (13) an den Hauptrahmen (19).
ACHTUNG! Vor der Montage der Basis die Plastik- oder
Karton-Transportschutzvorrichtungen entfernen, falls
vorhanden.
2. Befestigen Sie das rechte und linke Pedal
Schrauben Sie das rechte und linke Pedal (22L/R)
an die Kurbel (21L/R). Befestigen Sie die Schraube des
rechten Pedals (22R) im Uhrzeigersinn und die Schraube
des linken Pedals (22L) gegen dem Uhrzeigersinn.
ACHTUNG! Das linke und rechte Pedal sind mit „R" für
das rechte und „L" für das linke Pedal gekennzeichnet.
3. Montieren Sie den Sattel
Befestigen Sie den Sattel (5) und ein Handtuchhalter (48)
mithilfe der Sicherungsmuttern (43) und flachen
Unterlegscheiben (42) an der Sattelführung (6).
Befestigen Sie die Sattelführung (6) mit dem Sattel (5)
an der Sattelkolumne (29).
Stellen Sie den Sattel in die gewünschte Position und
blockieren Sie ihn mit dem Drehknopf für die horizontale
Einstellung (31) und der Unterlegscheibe (25).
Setzen Sie die Kolumne (29) mit dem Sattel (5) in den
hinteren Teil des Hauptrahmens. Stellen Sie den Sattel in
die gewünschte Position und blockieren Sie sie mit dem
Drehknopf für die vertikale Einstellung (30).
ACHTUNG! Bei der Einstellung der Sattelhöhe darf die auf
der Lenkerkolumne angegebene minimale und maximale
Höhe nicht überschritten werden.
ACHTUNG! Vergewissern Sie sich vor dem Gebrauch des
Gerätes, dass der Sattel fest auf der Führung sitzt.
