NÁVOD NA MONTÁŽ
POZOR! Během montáže dodržujte následující kroky a používejte nářadí připojené k výrobku.
Na montování zařízení připravte místo příslušné velikosti. Vzhledem k velké hmotnosti některých části se
doporučuje, aby montáž prováděly dvě osoby.

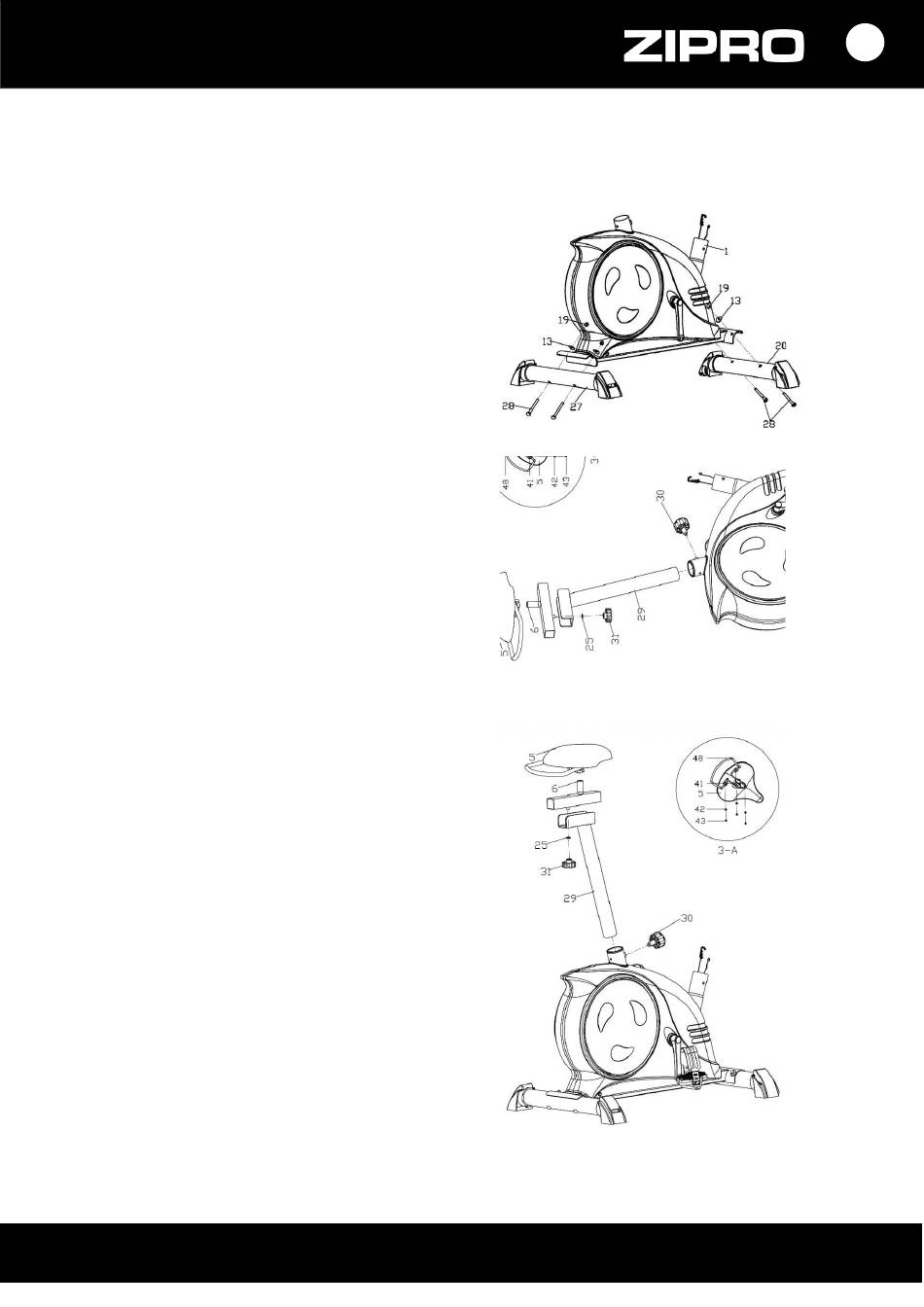

1. Namontujte přední a zadní podstavec
Namontujte přední (20) a zadní (27) podstavec
k hlavnímu rámu (1) s použitím šroubů (28)
obloukových podložek (13) a matic (19).
POZOR! Před instalací podstavec odstraňte plastový
nebo lepenkový přepravní zámek, pokud existuje.
2. Namontujte pravý a levý pedál
Přišroubujte pravý a levý pedál (22L/R) ke klice
(21L/R). Šroub pravého pedálu (22R) utáhněte ve
směru pohybu hodinových ručiček, šroub levého
pedálu (22L) v protisměru pohybu hodinových
ručiček.
POZOR! Pravý a levý pedál jsou označené písmeny:
"R" pro pravý a "L" pro levý.
3. Namontujte sedlo
Namontujte sedlo (5) a držák na ručník (48)
k vedení sedla (6) s použitím samokontrovacích matic
(43) a plochých podložek (42). Namontujte vedení (6)
se sedlem (5) ke sloupku sedla (29). Nastavte sedlo
do požadované polohy a zajistěte je kolečkem
vodorovného nastavovaní (31) a podložkou (25).
Sloupek (29) spolu se sedlem (5) vsuňte do zadní části
hlavního rámu. Nastavte sedlo na požadovanou výšku
a zajistěte je kolečkem pro svislé nastavení (30).
POZOR! Když nastavujete výšku sedla, nepřekročte
označenou na sloupku minimální a maximální výšku.
POZOR! Pred použitím zariadenia skontrolujte,
či je sedadlo stabilne namontované na vodidle.
