PL
INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

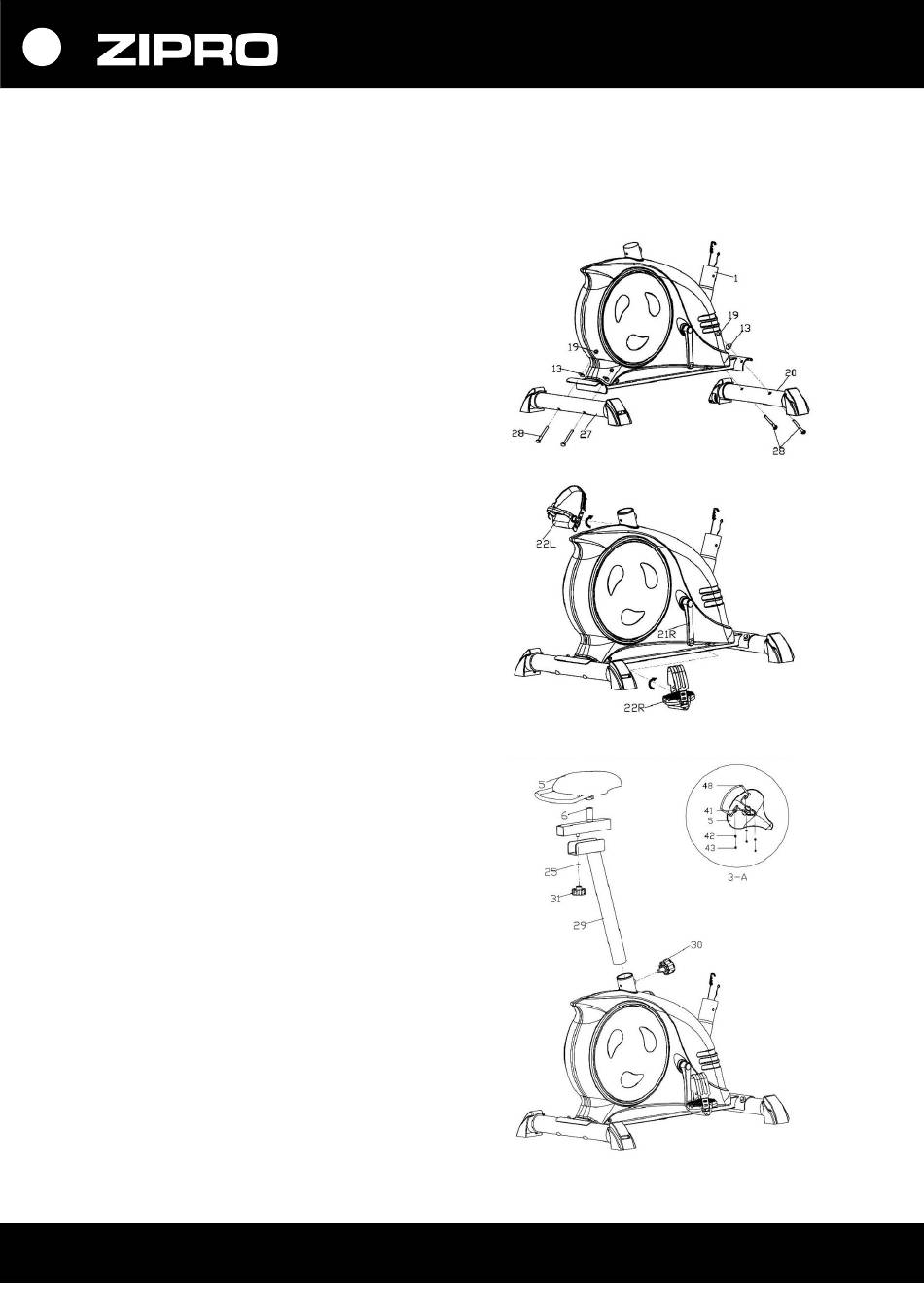

1. Zainstaluj przednią i tylną podstawę
Zamontuj przednią podstawę (20) oraz tylną (27) do
ramy głównej (1) używając śrub (28) podkładek
łukowych (13) i nakrętek (19).
UWAGA! Przed zamontowaniem podstaw usuń
plastikowe lub tekturowe zabezpieczenie
transportowe, jeżeli występuje.
2. Zainstaluj prawy i lewy pedał
Przykręć prawy i lewy pedał (22L/R) do korby (21L/R).
Śrubę prawego (22R) dokręć zgodnie
z ruchem wskazówek zegara, śrubę lewego (22L) w
kierunku przeciwnym do ruchu wskazówek zegara.
UWAGA! Prawy i lewy pedał są oznaczone "R" dla
prawego i "L" dla lewego.
3. Zainstaluj siodełko
Zamontuj siodełko (5) i uchwyt na ręcznik (48)
do prowadnicy siodełka (6) używając nakrętek samo
kontrujących (43) i podkładek płaskich (42).
Zamontuj prowadnicę (6) z siodełkiem (5) do sztycy
siodełka (29).
Ustaw siodełko na pożądanej pozycji blokując je
pokrętłem do poziomej regulacji (31) i podkładką (25).
Sztycę (29) wraz z siodełkiem (5) wsuń do tylnej części
ramy głównej. Ustaw siodełko na pożądanej
wysokości i zablokuj je pokrętłem do regulacji
pionowej (30).
UWAGA! Kiedy regulujesz wysokość siodełka,
nie przekraczaj zaznaczonej na sztycy kierownicy
wysokości minimalnej i maksymalnej.
UWAGA! Przed użyciem urządzenia upewnij się,
że siodełko jest stabilnie zamontowane na
prowadnicy.
9
