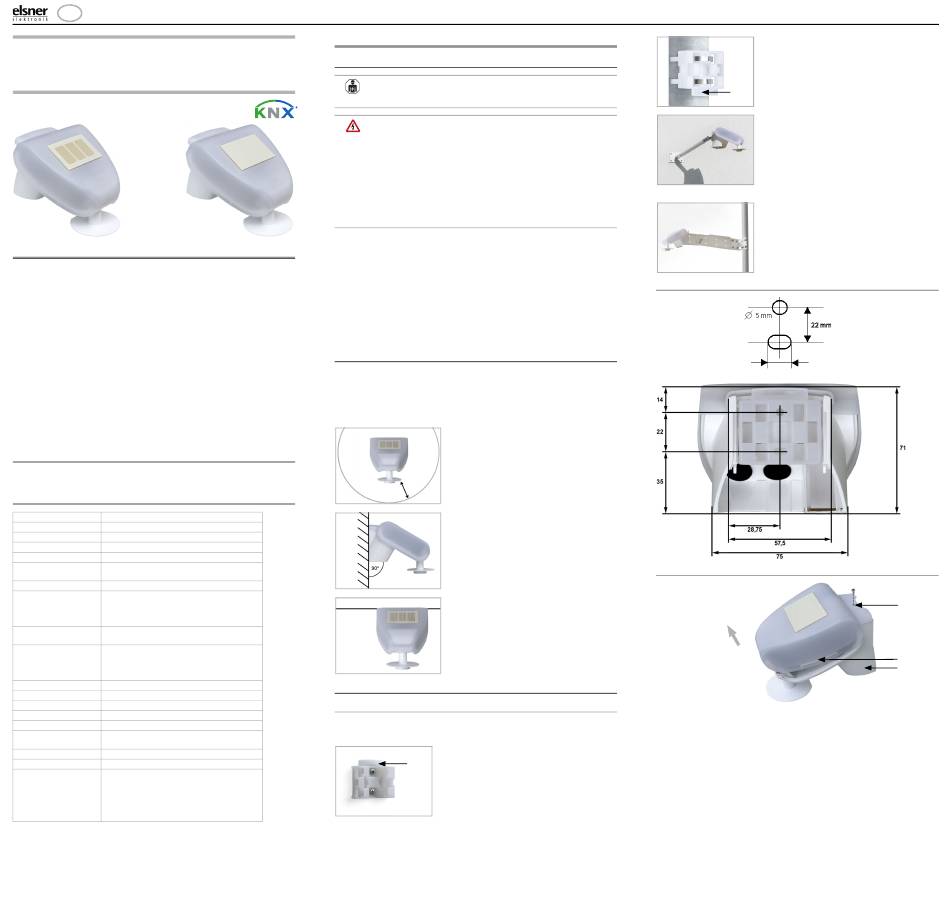

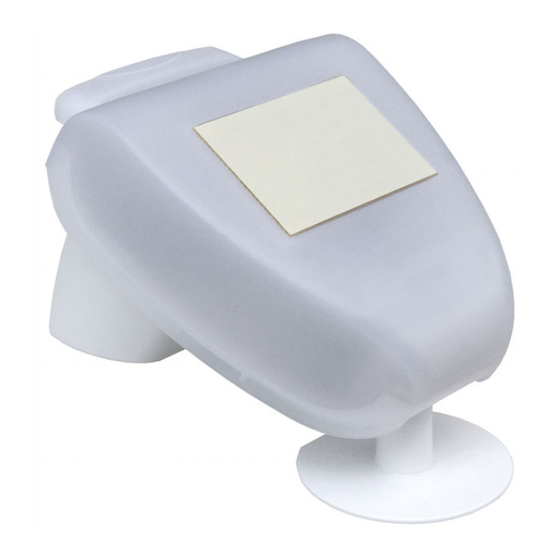

KNX W
Windsensor
Technische Daten und Installationshinweise
Artikelnummern 70122 (230 V), 70123 (12...40 V DC / 12...28 V AC)
1. Beschreibung
Der Windsensor KNX W erfasst elektronisch die Windgeschwindigkeit und über-
gibt den Wert an das KNX-System. Zur Verfügung stehen drei Schaltausgänge mit
einstellbaren Grenzwerten sowie zusätzliche UND- und ODER-Logik-Verknüpfun-
gen. Sensorik, Auswerteelektronik und Bus-Koppler sind in einem kompakten Ge-
häuse untergebracht.
Funktionen:
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich des Sensors werden erfasst
• 3 Grenzwerte einstellbar per Parameter oder über
Kommunikationsobjekte
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für
die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge
(in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden.
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Lieferumfang
• Sensor mit kombinierter Wand-/Masthalterung
• 2x Edelstahl-Montageband für Mastmontage
1.2. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzart IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht 230 V AC-Modell ca. 240 g,
12...40 V DC / 12...28 V AC-Modell ca. 170 g
Umgebungstemperatur Betrieb -30...+50°C, Lagerung -30...+70°C
Betriebsspannung Erhältlich für 230 V AC
oder für 12...40 V DC (12...28 V AC)
Ein passendes Netzgerät kann bei Elsner Elekt-
ronik bezogen werden.
Leitungsquerschnitt Massivleiter bis 1,5 mm² oder feindrahtige Lei-
ter
Strom 230 V AC-Modell: max. 20 mA.
12...40 V DC / 12...28 V AC-Modell:
bei 12 V DC max. 30 mA., max. 0,4 W.
Restwelligkeit 10%
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 254
Zuordnungen max. 255
Kommunikationsob- 80
jekte
Messbereich Wind 0...35 m/s
Auflösung (Wind) 0,1 m/s
Genauigkeit (Wind) bei Umgebungstemperatur -20...+50°C:
±22% des Messwerts bei Anströmung von
45...315°
±15% des Messwerts bei Anströmung von
90...270°
(Anströmung frontal entspricht 180°)
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigun-
gen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lie-
ferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind ungehindert von den
Sensoren erfasst werden kann. Um das Gerät herum muss mindestens 60 cm Frei-
raum belassen werden. Dadurch wird eine korrekte Windmessung ohne Luftver-
wirbelungen ermöglicht. Zugleich verhindert der Abstand, dass Spritzwasser (ab-
prallende Regentropfen) oder Schnee (Einschneien) die Messung beeinträchtigt.
Auch Vogelbiss wird vorgebeugt.
Wand
oder
Mast
Horizontale
2.3. Montage des Sensors
2.3.1. Montage des Halters
Der Sensor beinhaltet einen kombinierten Wand-/Masthalter, der bei Lieferung mit
Klebestreifen an der Gehäuserückseite befestigt ist. Befestigen Sie den Halter
senkrecht an Wand oder Mast.
Windsensor KNX W • Stand: 22.07.2019 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Windsensor KNX W
Abb. 1
Der Windsensor muss unterhalb, seit-
lich, und frontal mindestens 60 cm Ab-
stand zu anderen Elementen (Baukör-
per, Konstruktionsteile usw.) haben.
60 cm
Abb. 2
Der Windsensor muss an einer senk-
rechten Wand (bzw. einem Mast) an-
gebracht werden.
Abb. 3
Der Windsensor muss in der Querrich-
tung horizontal (waagerecht) montiert
sein.
Abb. 4
Bei Wandmontage: ebene Seite zur
Steg
Wand, halbmondförmiger Steg nach
oben.
Abb. 5
Bei Mastmontage: geschwungene Seite
zum Mast, Steg nach unten.
Steg
Abb. 6
Als ergänzendes, optionales Zubehör
sind verschiedene Ausleger für die fle-
xible Wand-, Mast- oder Balkenmontage
des Sensors bei Elsner Elektronik erhält-
lich.
Beispiel für den Einsatz eines Auslegers:
Der Sensor lässt sich durch die Kugelge-
lenke in die optimale Position drehen.
Abb. 7
Beispiel für den Einsatz eines Auslegers:
Montage an einem Mast mit Schnecken-
gewinde-Schellen
2.3.2. Ansicht der Rückwand und Bohrplan
Abb. 8 a+b
Bohrplan.
Bemaßung Gehäuse-
rückseite mit Halter,
Maße in mm. Tech-
nisch bedingte Abwei-
chungen möglich.
Langloch 7,5 x 5 mm
2.3.3. Vorbereitung des Sensors
Deckel entrasten und
nach oben abnehmen
Abb. 9
1 Verschraubung Deckel
(230 V-Gerät)
2 Rasten des Deckels
3 Gehäuse-Unterteil
Der Deckel des Sensors ist am unteren Rand rechts und links eingerastet (siehe
Abb.). Der Deckel des 230 V-Modells ist zusätzlich oben verschraubt. Nehmen Sie
den Deckel ab. Gehen sie sorgfältig vor, um die Kabelverbindung zwischen der Pla-
tine im Unterteil und dem Deckel nicht abzureißen (beim 230 V AC-Modell gelötete
Kabelverbindung, beim 12...40 V DC / 12...28 V AC-Modell Kabel mit Stecker).
Führen Sie die Kabel für Spannungsversorgung und Busanschluss durch die Gum-
midichtungen an der Unterseite des Windsensors und schließen Spannung L/N
und Bus +/- an die dafür vorgesehenen Klemmen an.
1
1
2
3
