schellenberg DRIVE 600U Montageanleitung Seite 8

1. Schieben Sie die Schiene zusammen (Fig. 4).
2. Schieben Sie die zweite Hülse über das Ende der mittleren Schiene (Fig. 5).
3. Entfernen Sie das Plastikband.
4. Ziehen Sie die Schraubstange A mit der Kette zum Ende der obersten Schiene (Fig. 6).

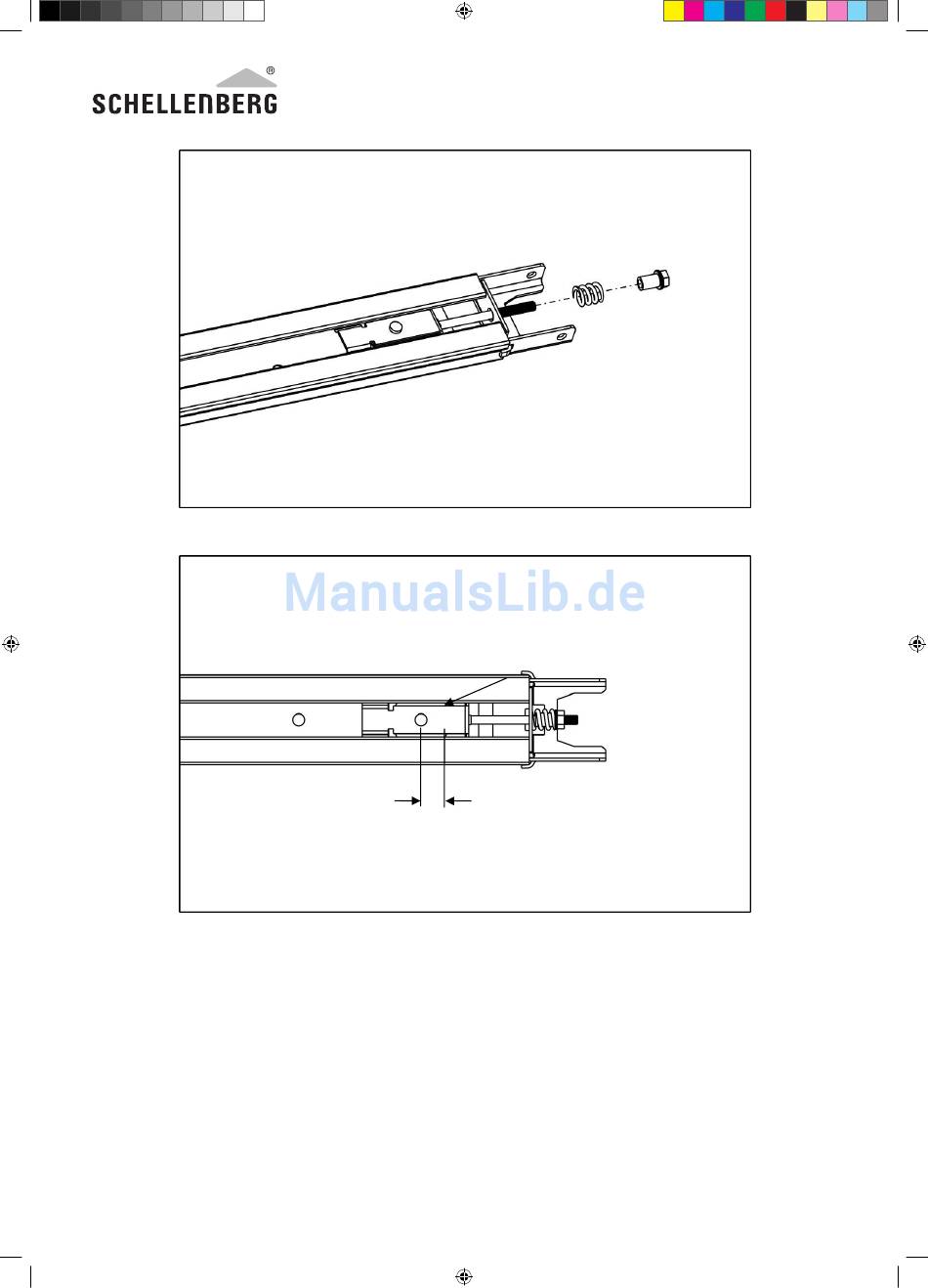

5. Verfahren Sie mit dem Bolzen und der Feder und schließen Sie mit der Mutter (Fig. 7).
6. Ziehen Sie den Bolzen in der richtigen Position an (Fig. 8) und schneiden Sie das Plastikband nahe am
Zahnrad ab. Die Schiene ist jetzt montiert.
