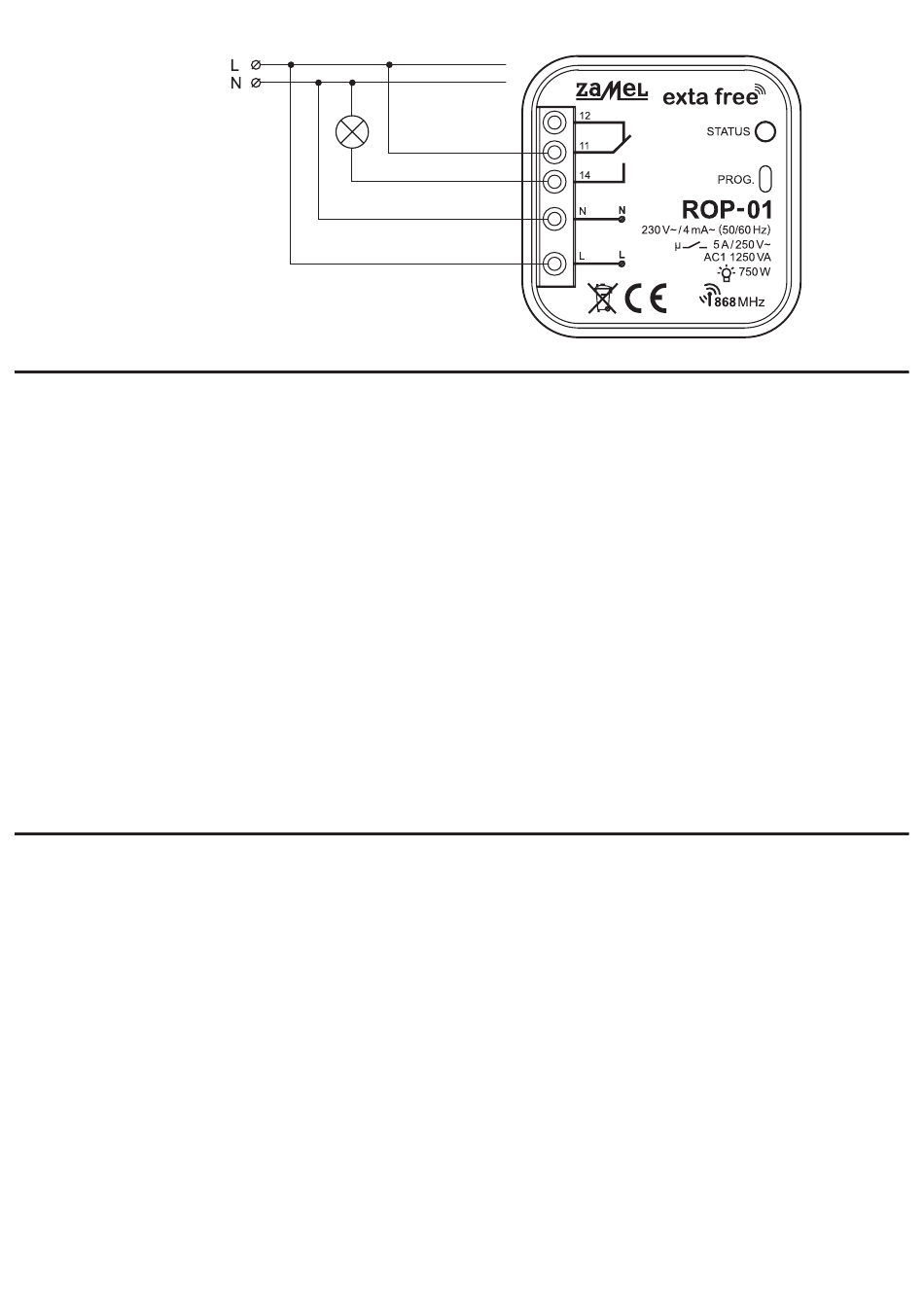

CONEXIONADO
220 ÷ 240 V~
INSTALACIÓN, FUNCIONAMIENTO ROP-01
1. Desconecte el circuito de alimentación a través del fusible, disyuntor de sobre corriente o
interruptor seccionador conectado al circuito adecuado.
2. Compruebe con el instrumento adecuado el estado libre de potencial en los cables de alimen-
tación.
3. Conecte los cables a terminales de acuerdo con el esquema de conexionado.
4. Monte ROP-01 en una caja de conexiones.
5. Conecte el circuito de alimentación.
El dispositivo puede funcionar en cinco modos:
MONOESTABLE el relé funciona sólo en el momento en que se pulsa el pulsador del transmisor.
BIESTABLE (un pulsador) el dispositivo cambia periódicamente el estado del relé cuando se
presiona siempre el mismo pulsador.
ENCENDIDO el dispositivo se enciende cuando se pulsa el pulsador.
APAGADO el dispositivo se apaga cuando se pulsa el pulsador.
TEMPORIZADO el dispositivo se apaga después del tiempo programado (tp), pero se puede apa-
garlo antes de ese tiempo. Tiempo definido por el fabricante - 15 s.
¡NOTA! El tiempo guardado no se borra.
FUNCIONAMIENTO P-257/2
Cuando se pulsa el pulsador, el mando a distancia envía una señal con una frecuencia de 868
MHz que controla los receptores EXTA FREE. El procedimiento de programación del dispo-
sitivo (introducción del transmisor en la memoria del receptor) se describe en el manual
de usuario de cada uno de los receptores del sistema EXTA FREE. El rango (hasta 300 m,
dependiendo del receptor) se puede aumentar usando uno o varios retransmisores RTN-01.
SUSTITUCIÓN DE LA BATERÍA P-257/2
El estado de batería baja se indica por el encendido repetido del LED en el momento de
la transmisión.
1. Destornille los dos tornillos de fijación en la parte inferior del mando a distancia.
2. Retire la tapa superior con el teclado de silicona.
3. Retire la batería del terminal.
4. Instale la nueva batería. Preste atención a la polaridad de la batería marcada en el termi-
nal. La instalación inadecuada de la batería puede dañar el dispositivo.
5. Vuelva a montar la tapa superior con el teclado y apriete los tornillos de fijación.
NOTA: Al sustituir la batería, antes de insertarla en el terminal, se recomienda mante-
ner presionado cualquier pulsador del transmisor durante unos 5 segundos. Después
