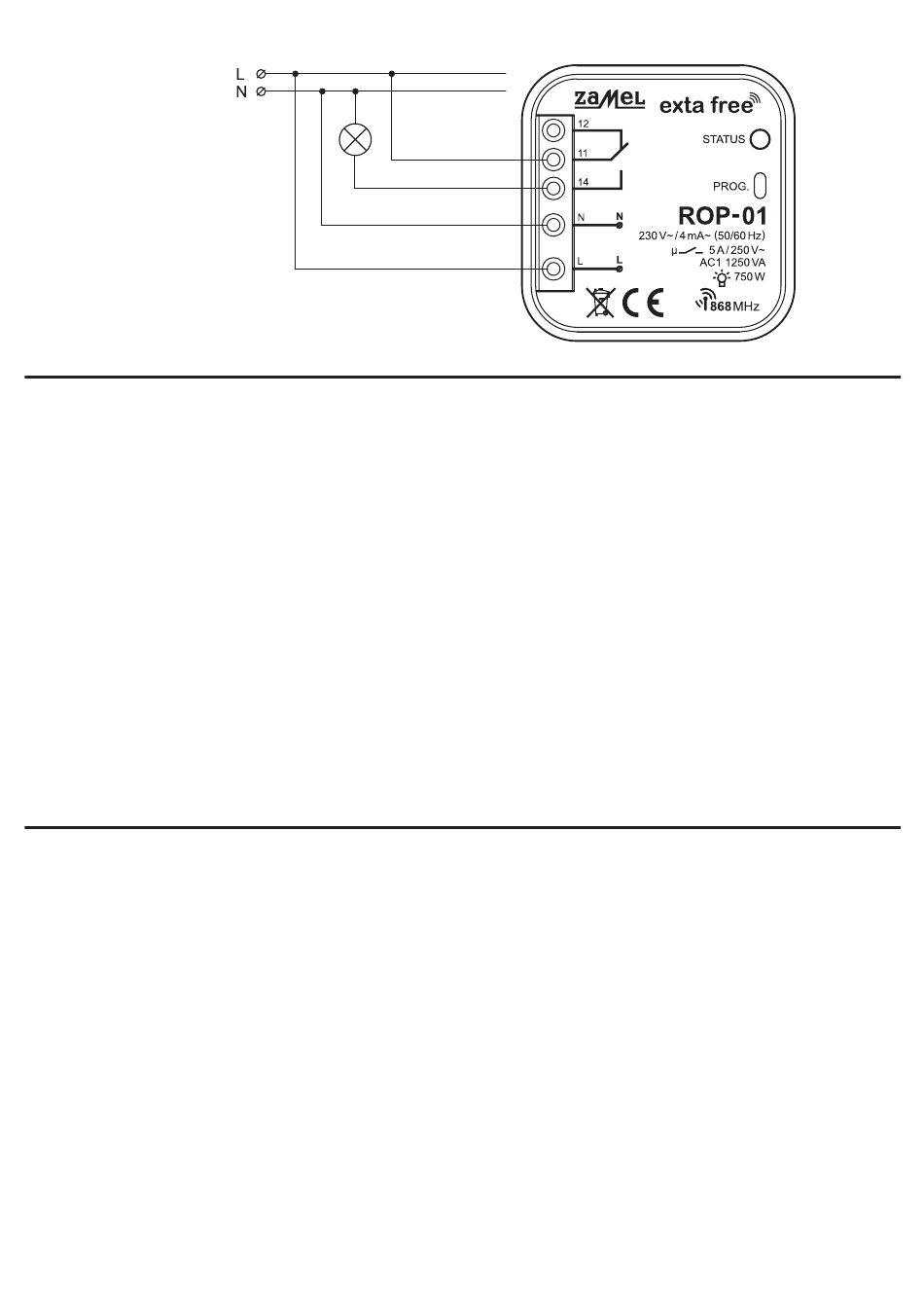

LIGAÇÕES
220 ÷ 240 V~
INSTALAÇÃO, OPERAÇÃO ROP-01
1. Desligue o disjuntor alimentação ou interrup-tor de corte do circuito de modo a garantir ocor-
recto isolamento de tensão no circuito.
2. Verifique a isenção de tensão no circuito ao qual efecturará a instalação do dispositivo.
3. Ligue os fios aos terminais de acordo com o diagrama de instalação.
4. Instale o dispositivo ROP-01 na caixa deaparelhagem.
5. Ligue a alimentação.
O dispositivo pode funcionar em cinco modos:
MONOESTÁVEL o relé opera apenas enquanto estiver a pressionar o botão.
BIESTÁVEL (um botão) o dispositivo altera o estado do relé ciclicamente sempre for pressionado
o mesmo botão do transmissor.
LIGAR o dispositivo liga após pressionar o botão do transmissor.
DESLIGAR o dispositivo desliga após pressionar o botão do transmissor.
TEMPORIZADOR to dispositivo desligase de acordo com o tempo ajustado(tp), mas, pode ser
desligado antes de terminar o tempo. Por defeito o valor do tempo é de - 15 seg.
AVISO! O tempo ajustado não pode ser apagado !
OPERAÇÃO P-257/2
Após pressionar o botão do comando remoto este, envia o sinal 868 MHz, que controla os re-
ceptores EXTA FREE. O processo de programação (adicionar um transmissor á memória
do receptor é descrito no manual de instruções do respectivo receptor do sistema EXTA
FREE. O alcance (até 300 m dependendo do receptor) pode ser alterado através do uso de
retransmissores RTN-01.
MUDAR PILHA
O estado de descarga da pilha é sinalizado pelo piscar rápido do LED durante o tempo
de transmissão.
1. Remova os parafusos da parte de trás do comando remoto.
2. Remova a cobertura frontal e o teclado de silicone.
3. Remova a pilha do suporte.
4. Coloque a nova pilha. Verifique a polaridade pilha marcada no suporte. A colocação
errónea da pilha pode causar danos no dispositivo.
5. Volte colocar a tampa do comando com o teclado e aperte os parafusos.
ATENÇÃO: Quando alterar a pilha, é recomendável pressionar qualquer botão durante 5
segundos antes de a colocar no suporte da pilha. Depois pressione o botão do transmis-
