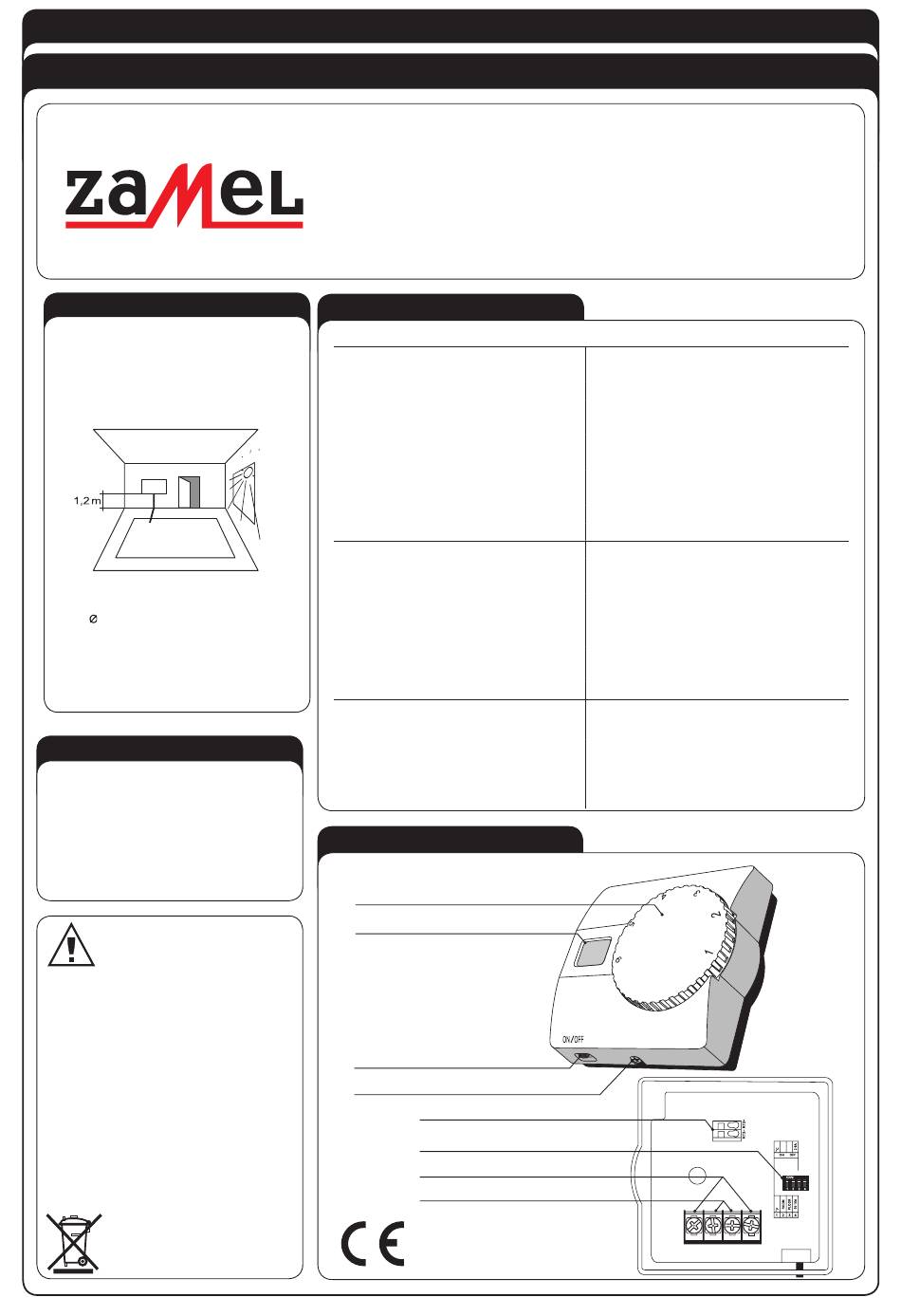

ZAMEL RTS-01A Betriebsanleitung

MATEC – ELEKTRISCHE HEIZSYSTEME
RTS-01A – TEMPERATURREGLER
BESCHREIBUNG
RTS-01A Temperaturregler ist ein nicht
programmierbare Regler, der für Fußboden-
heizung geeignet wird. Der Regler arbeitet mit
einem elektrischen Fußbodenheizung-Syste-
me.Der RTS-01A-Regler kann die Temperatur
dank einen eingebauten Sensors (intern oder
extern) zu steuern.
Regler
Heizmatte
Der Regler soll installiert werden:
• in einem beheizten Raum (Aufputzmontage
auf einer ebenen Fläche oder in einer updo-
se 60) in einer Höhe von etwa 120 cm von
der beheizten Fußboden-Oberfl äche
• in einem Ort, der nicht durch direkten Son-
nenlicht ausgesetzt wird,
• in wenig luftigen Raum.
Die Temperatur im Installationsraum sollte im
Bereich von -5°C bis +50 °C sein
EIGENSCHAFTEN
● Der LCD-Bildschirm, der die aktuelle Raum-
temperatur zeigt,
● Betrieb im Economy- oder Komfort-Be-
triebsart,
● optionale Temperaturanzeige: in Celsius
oder Fahrenheit-Graden,
● Temperatur wird durch den eingebauten
Temperatursensor (intern) oder durch exter-
nen Boden-Sensor gesteuert
● Einfache und intuitive Bedienung.
Das Gerät soll man ins Einphasennetz ein-
schalten, gemäß geltenden Normen. Die
Anschlussweise wurde schon in der vorlie-
genden Bedienungsanleitung dargestellt.
ACHTUNG
Die Tätigkeiten verbunden mit: Installation, An-
schluss und Regelung sollten durch qualifi zierte
Elektriker ausgeführt werden, die sich mit der
Bedienungsanleitung und den Gerätefunktionen
bekannt gemacht haben. Die Gehäusedemonta-
ge verursacht Garantieverlust und schafft Gefahr
eines elektrischen Schlages. Vor dem Installations-
beginn sollten Sie sich vergewissern, ob die Span-
nung an der Anschlussleitung nicht vorkommt. Zur
Installation soll man den Kreutzschlitz-Schrauben-
dreher mit einem Durchmesser bis 2,5 mm ver-
wenden. Transport, Lagerung und Benutzung des
Gerätes haben Einfl uss auf die korrekte Wirkung.
Die Geräteinstallation ist in folgenden Fällen nicht
angezeigt: Mangel an Bestandteilen, Gerätescha-
den oder seine Deformation. Wenn das Gerät nicht
einwandfrei funktioniert, wenden Sie sich bitte an
den Hersteller.
Der Symbol bedeutet die selektive
Sammlung von elektrischen und
elektronischen Geräten. Unterbringung
von verbrauchten Geräte mit anderen
Abfällen ist streng verboten.
ul. Zielona 27, 43-200 Pszczyna, Poland
tel. +48 32 449 15 00, +48 32 210 46 65, fax +48 (32) 210 80 04
www.zamel.com, e-mail: matec@zamel.pl
TECHNISCHE DATEN
Stromanschlüsse: L(5), N(6)
NTC-Sensor-Klemmenblock: RT+, RT-
Temperatur-Sonde: NTC 100 k für 25 °C
Einstellbereich der Raumtemperatur: +5 ÷ +30 °C
Regelbereich der Bodentemperatur: +5 ÷ +40 °C
Temperatur-Messgenauigkeit: ±1 °C
Relay Parameter: 16A / 230 V AC
Anzahl der Anschlüsse: 6
Kabelquerschnitt: 0,5 ÷ 1,5 mm2
Betriebstemperatur: -5 ÷ +50 °C
Überspannungskategorie: II
Übereinstimmung mit den Normen PN-EN 60730-1:2000+A2:2008,

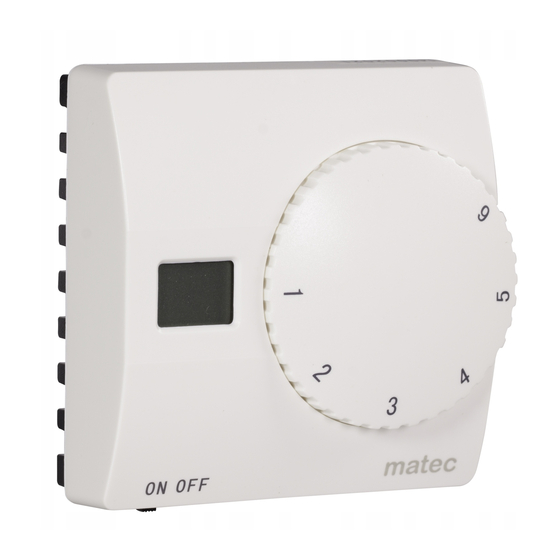

AUSSEHEN
Regulierung-Knob
LCD-Bildschirm
Hauptschalter OFF/ON
Befestigungsschraube
Temperatur-Sensor-Klemmenblock
Betriebsart-Wahlschalter
Relais-Ausgangsklemmen
Stromversorgungsklemmen
ZAMEL Sp. z o.o.
RTS-01A
Nennspannung: 100 ÷ 240 V AC
Nennfrequenz: 50 / 60 Hz
Nennleistung: 0,35 W STANDBY
Backup-Batterie: keine
Montage: Aufputzmontage
Schutzart: IP21
Schutzklasse: II
Abmessungen: 86 x 86 x 38 mm
Masse: 0,114 kg
PN-EN 60730-2-9:2002+A2:2005,
PN-EN 61000-3-2:2006,
PN-EN 61000-3-3:2008,
PN-EN55014-2:1997+A1:2001+A2:2008,
PN-EN 55014-1:2006+A1:2010
BETRIEBSANLEITUNG
VER. 002_11.10.2017
