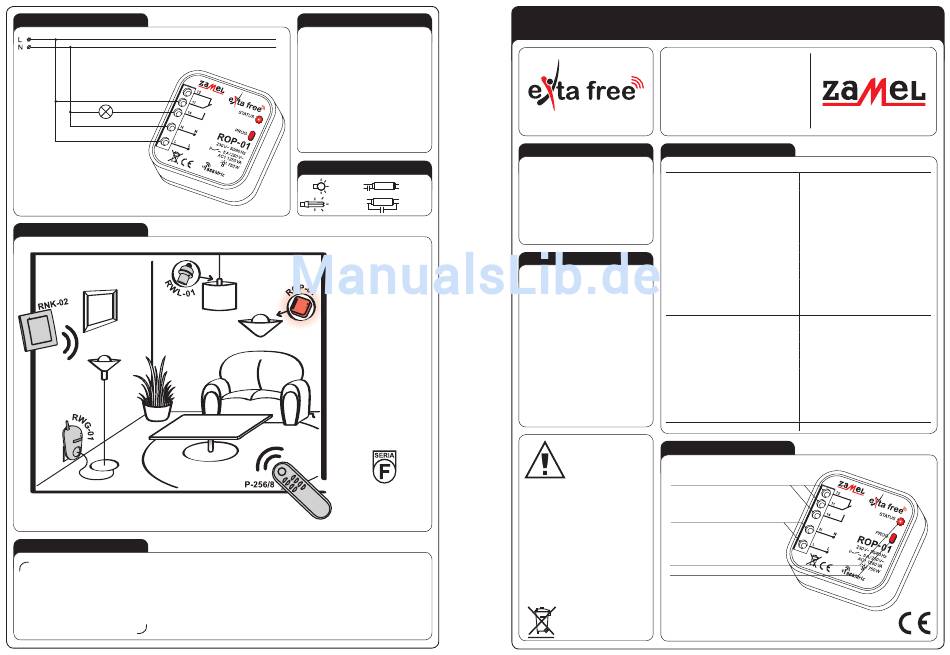

ZAMEL ROP-01 Bedienungsanleitung

ANSCHLUSS
ANWENDUNG
GARANTIEKARTE
1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
Für dieses Produkt gilt eine Garantie von 24 Monaten
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die für die
ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den Händler
übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder Rückerstat-
tung.
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch die
Stempel und Unterschrift des Verkäufers, Verkaufsdatum Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
MONTAGE
1. Trennen Sie die Spannungsversorgung
über die Phasensicherung, den Schutz-
schalter oder den Trennschalter, so wie
mit entsprechenden Schaltkreis verbun-
den.
2. Stellen Sie mittels spezieller Messaus-
rüstung sicher, dass an den Anschluss-
kabeln keine Spannung mehr anliegt.
3. Verbinden Sie die Kabel gemäß An-
schlussdiagramm mit den Anschlüssen.
4. Installieren Sie den ROP-01 im Installa-
tionskabelkasten.
5. Schalten Sie die Netzversorgung wie-
der ein.
LEISTUNG
750 W 500 W
250 W 375 W
Der 1-Kanal-Funkempfänger
ROP-01 ist ein Empfänger
der 8-Kanal-Fernsteuerung
P-256/8 und des 2-Ka-
nal-Funksenders mit Taste
RNK-02 (Einschalten/Aus-
schalten
von Lichtquellen).
Die vorstehenden Sender
können auch den Funk-Licht-
schalter RWL-01 und den
Fernsteuerungsanschluss
RWG-01 steuern.
Die ZAMEL-Geräte, die mit diesem
Zeichen versehen sind, können
beliebig miteinander verwendet
werden.
1-KANAL-FUNKEMPFÄNGER ROP-01
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
BESCHREIBUNG TECHNISCHE DATEN
Funkempfänger werden als Unter-
putz- und Aufputzelemente in Installati-
onskabelkästen und als Ansteuerungen
direkt in Beleuchtungsvorrichtungen und
sonstigen Empfängern verwendet. ROP-
01 ermöglicht den Betrieb in 5 verschie-
denen Modi (Einschalten, Ausschalten,
monostabiler Modus, bistabiler Modus,
Zeitmodus).
EIGENSCHAFTEN
● Verwendung mit Wireless-Sendern des
EXTA FREE-Steuerungssystems,
● 1 NO/NC-Ausgangsrelais (potentialf-
reie Kontakte),
● Steuerung von Beleuchtung und Hei-
zung,
● einfache Installation in Ø60 mm
Anschlusskasten,
● 5 Betriebsmodi: anschalten, ausschal-
ten, monostabiler Modus, bistabiler
Modus, Zeitmodus (Ausschaltverzöge-
rung),
● hohe Reichweite (bis zu 230 m),
● optische Betriebsanzeige,
● geringer Stromverbrauch, Möglichkeit
des Dauerbetriebs,
● Möglichkeit zur Erhöhung der Reich-
weite durch Zwischensender RTN-01.
Das Gerät wurde für die
AUSSEHEN
Einphasen-Installation ent-
wickelt und muss gemäß den
im jeweiligen Land geltenden
Normen installiert werden.
Das Gerät muss in Über-
einstimmung mit den Anga-
Relaisausgangsanschlüsse
VORSICHT
ben installiert werden, die
(12, 11, 14)
in dieser Bedienungsan-
leitung enthalten sind. Installation, Anschluss
und Steuerung müssen durch qualifizierte
Fachelektriker und in Übereinstimmung mit den
Service-Handbuch und den Gerätefunktionen er-
Eingangsversorgungsanschlüsse (L, N)
folgen. Die Demontage des Geräts führt zu einem
Verlust aller Garantieansprüche und kann zu einem
elektrischen Schock führen. Vor der Installation
ist sicherzustellen, dass die Anschlusskabel span-
nungsfrei sind. Für die Installation des Geräts ist ein
Kreuzschlitz-Schraubendreher 3,5 mm erforderlich.
Unsachgemäßer Transport sowie unsachgemäße
Optische Anzeige für Empfängerbetrieb
Lagerung und Verwendung können zu Fehlfunktio-
nen führen. In den folgenden Fällen wird von einer
Programmiertasten
Installation des Geräts abgeraten: Falls Geräteteile
fehlen oder das Gerät beschädigt oder verformt ist.
Bei Fehlfunktionen des Geräts ist der Hersteller zu
kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist verboten,
die benutzte Ausrüstung zusammen mit
anderem Abfall zu entsorgen.
BEDIENUNGSANLEITUNG
ZAMEL Sp. z o.o.
ROP-01
Eingangsanschlüsse (Versorgung): L, N
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 0,29 W
Anzahl der Betriebsmodi: 5
Anzahl der Kanäle: 1
Übertragung: Funkfrequenz 868,32 MHz
Funkübertragung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Maximale Anzahl an Sendern: 32
Reichweite: bis zu 230 m im Freien
Zeiteinstellung: 1 s ÷ 18 Stunden (jede Sekunde)
Optische Anzeige für Senderbetrieb: rote LED
Relaisausgangsklemmen: 12, 11, 14
Relaiskontaktparameter: 1NO/NC 5A / 250V~ AC1 1250 VA
Anzahl der Anschlussklemmen: 5
Querschnitt der Anschlusskabel: bis zu 2,5 mm 2
Umgebungstemperaturbereich: -10 ÷ +55 o C
Betriebsposition: frei
Gehäusebefestigung: Anschlusskasten Ø 60 mm
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: 47,5 x 47,5 x 20 mm
Gewicht: 0,043 kg
Referenznorm: EN 60669, EN 60950, EN 61000
