GB
USERS MANUAL
D
GEBRAUCHSANWEISUNG
NL
GEBRUIKSAANWIJZING
F
MODE D'EMPLOI
E
MANUAL DE INSTRUCCIONES
P
MANUAL DE INSTRUÇÕES
0607-07.1

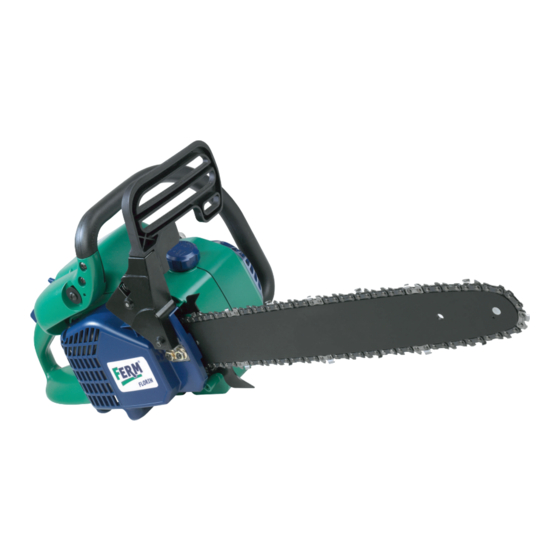

FPCS-38CC
Warning! Read rules for safe operation
and all instructions carefully. Ferm
provides this manual and safety
instructions. Both must be read and
understood for proper and safe operation.
Warning! Avoid inhaling the engine
exhaust from this product as it contains
chemicals which can cause cancer, birth
07
defects or reproductive harm.
18
29
40
51
62
Art. no. KZM1007
www.ferm.com
