Namen der einzelnen Komponenten (Hauptsystem)

5.2 Namen der einzelnen Komponenten (Hauptsystem)

Vorderseite

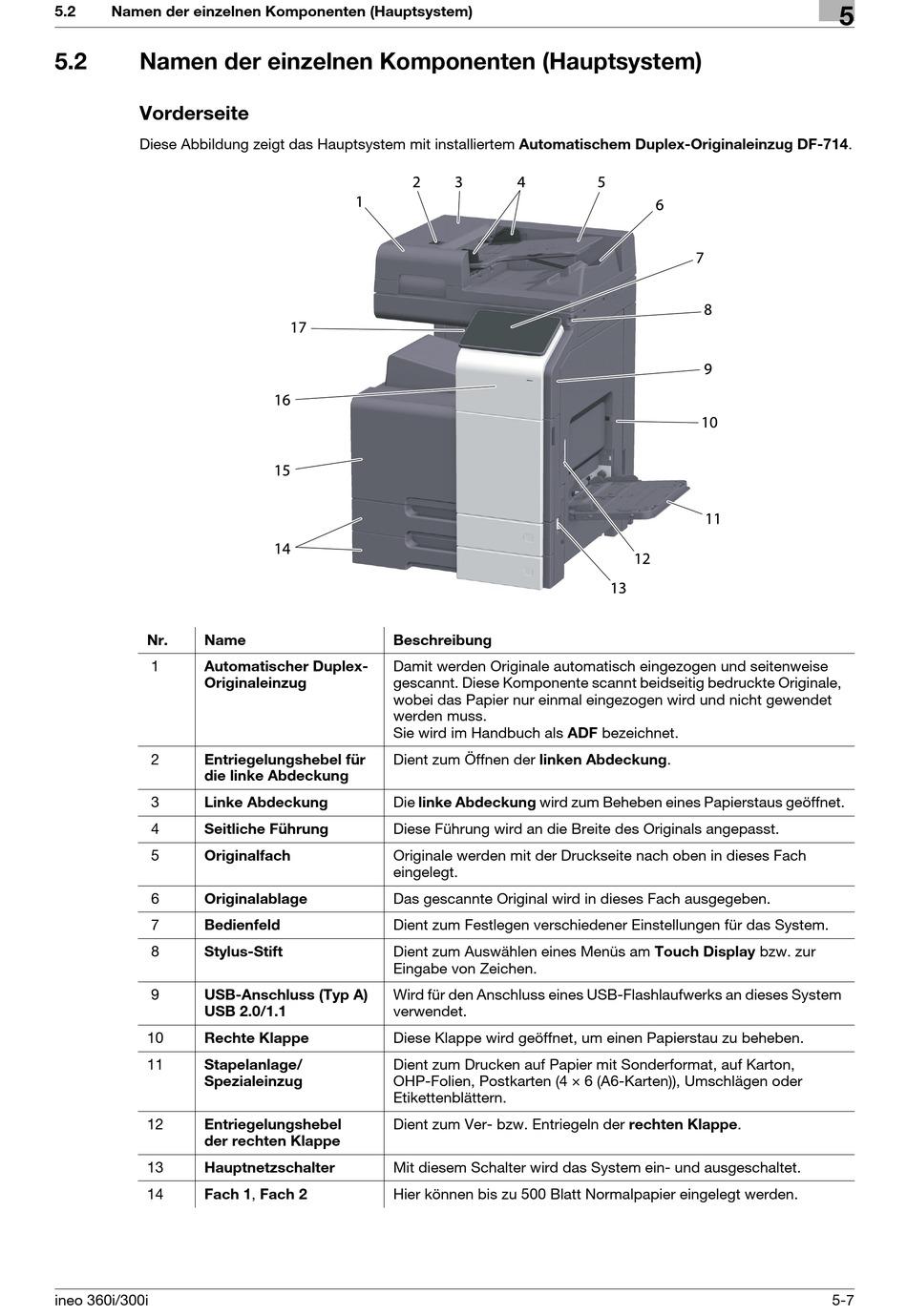

Diese Abbildung zeigt das Hauptsystem mit installiertem Automatischem Duplex-Originaleinzug DF-714.
Nr. Name
1 Automatischer Duplex-
Originaleinzug
2 Entriegelungshebel für
die linke Abdeckung
3 Linke Abdeckung
4 Seitliche Führung
5 Originalfach
6 Originalablage
7 Bedienfeld
8 Stylus-Stift
9 USB-Anschluss (Typ A)
USB 2.0/1.1
10 Rechte Klappe
11 Stapelanlage/
Spezialeinzug
12 Entriegelungshebel
der rechten Klappe
13 Hauptnetzschalter
14 Fach 1, Fach 2
ineo 360i/300i
Beschreibung
Damit werden Originale automatisch eingezogen und seitenweise
gescannt. Diese Komponente scannt beidseitig bedruckte Originale,
wobei das Papier nur einmal eingezogen wird und nicht gewendet
werden muss.
Sie wird im Handbuch als ADF bezeichnet.
Dient zum Öffnen der linken Abdeckung.
Die linke Abdeckung wird zum Beheben eines Papierstaus geöffnet.
Diese Führung wird an die Breite des Originals angepasst.
Originale werden mit der Druckseite nach oben in dieses Fach
eingelegt.
Das gescannte Original wird in dieses Fach ausgegeben.
Dient zum Festlegen verschiedener Einstellungen für das System.
Dient zum Auswählen eines Menüs am Touch Display bzw. zur
Eingabe von Zeichen.
Wird für den Anschluss eines USB-Flashlaufwerks an dieses System
verwendet.
Diese Klappe wird geöffnet, um einen Papierstau zu beheben.
Dient zum Drucken auf Papier mit Sonderformat, auf Karton,
OHP-Folien, Postkarten (4 e 6 (A6-Karten)), Umschlägen oder
Etikettenblättern.
Dient zum Ver- bzw. Entriegeln der rechten Klappe.
Mit diesem Schalter wird das System ein- und ausgeschaltet.
Hier können bis zu 500 Blatt Normalpapier eingelegt werden.
