Name der einzelnen Komponenten (Hauptsystem)

4.2 Name der einzelnen Komponenten (Hauptsystem)

Vorderseite

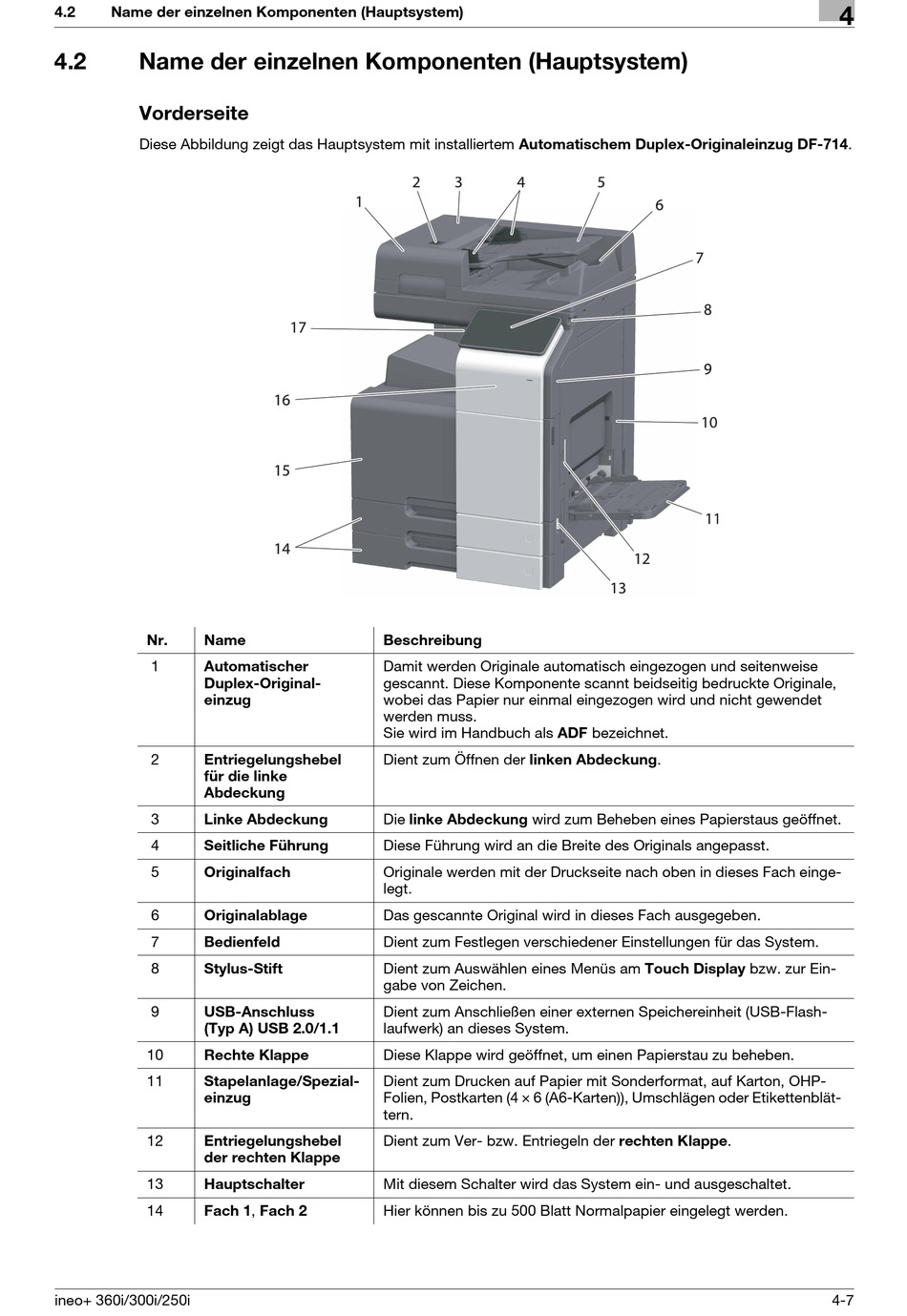

Diese Abbildung zeigt das Hauptsystem mit installiertem Automatischem Duplex-Originaleinzug DF-714.
Nr. Name
1 Automatischer
Duplex-Original-
einzug
2 Entriegelungshebel
für die linke
Abdeckung
3 Linke Abdeckung
4 Seitliche Führung
5 Originalfach
6 Originalablage
7 Bedienfeld
8 Stylus-Stift
9 USB-Anschluss
(Typ A) USB 2.0/1.1
10 Rechte Klappe
11 Stapelanlage/Spezial-
einzug
12 Entriegelungshebel
der rechten Klappe
13 Hauptschalter
14 Fach 1, Fach 2
ineo+ 360i/300i/250i
Beschreibung
Damit werden Originale automatisch eingezogen und seitenweise
gescannt. Diese Komponente scannt beidseitig bedruckte Originale,
wobei das Papier nur einmal eingezogen wird und nicht gewendet
werden muss.
Sie wird im Handbuch als ADF bezeichnet.
Dient zum Öffnen der linken Abdeckung.
Die linke Abdeckung wird zum Beheben eines Papierstaus geöffnet.
Diese Führung wird an die Breite des Originals angepasst.
Originale werden mit der Druckseite nach oben in dieses Fach einge-
legt.
Das gescannte Original wird in dieses Fach ausgegeben.
Dient zum Festlegen verschiedener Einstellungen für das System.
Dient zum Auswählen eines Menüs am Touch Display bzw. zur Ein-
gabe von Zeichen.
Dient zum Anschließen einer externen Speichereinheit (USB-Flash-
laufwerk) an dieses System.
Diese Klappe wird geöffnet, um einen Papierstau zu beheben.
Dient zum Drucken auf Papier mit Sonderformat, auf Karton, OHP-
Folien, Postkarten (4 e 6 (A6-Karten)), Umschlägen oder Etikettenblät-
tern.
Dient zum Ver- bzw. Entriegeln der rechten Klappe.
Mit diesem Schalter wird das System ein- und ausgeschaltet.
Hier können bis zu 500 Blatt Normalpapier eingelegt werden.
