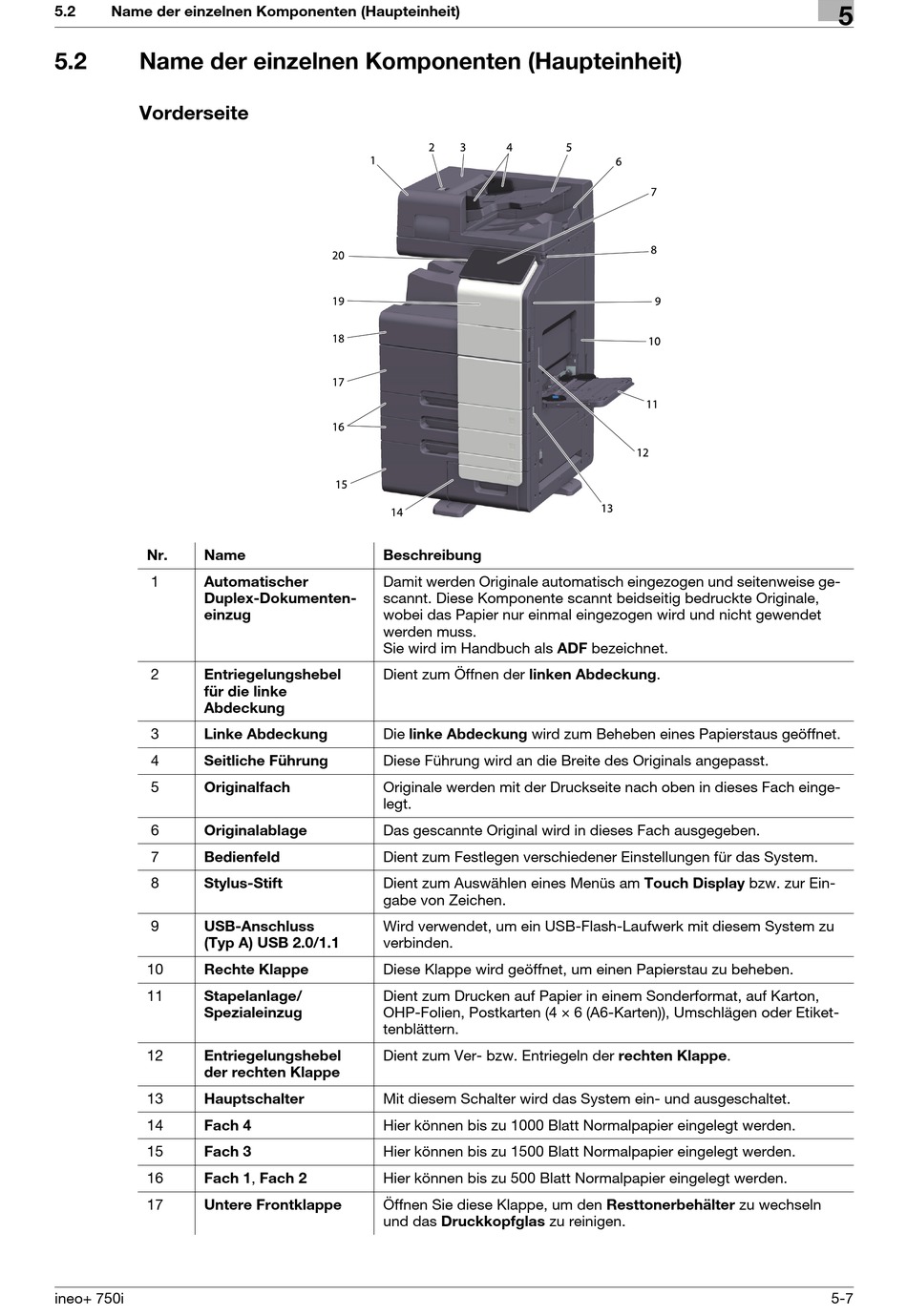

5.2
Name der einzelnen Komponenten (Haupteinheit)
5.2
Name der einzelnen Komponenten (Haupteinheit)
Vorderseite
Nr.
Name
1
Automatischer
Duplex-Dokumenten-
einzug
2
Entriegelungshebel
für die linke
Abdeckung
3
Linke Abdeckung
4
Seitliche Führung
5
Originalfach
6
Originalablage
7
Bedienfeld
8
Stylus-Stift
9
USB-Anschluss
(Typ A) USB 2.0/1.1
10
Rechte Klappe
11
Stapelanlage/
Spezialeinzug
12
Entriegelungshebel
der rechten Klappe
13
Hauptschalter
14
Fach 4
15
Fach 3
16
Fach 1, Fach 2
17
Untere Frontklappe
ineo+ 750i
Beschreibung
Damit werden Originale automatisch eingezogen und seitenweise ge-
scannt. Diese Komponente scannt beidseitig bedruckte Originale,
wobei das Papier nur einmal eingezogen wird und nicht gewendet
werden muss.
Sie wird im Handbuch als ADF bezeichnet.
Dient zum Öffnen der linken Abdeckung.
Die linke Abdeckung wird zum Beheben eines Papierstaus geöffnet.
Diese Führung wird an die Breite des Originals angepasst.
Originale werden mit der Druckseite nach oben in dieses Fach einge-
legt.
Das gescannte Original wird in dieses Fach ausgegeben.
Dient zum Festlegen verschiedener Einstellungen für das System.
Dient zum Auswählen eines Menüs am Touch Display bzw. zur Ein-
gabe von Zeichen.
Wird verwendet, um ein USB-Flash-Laufwerk mit diesem System zu
verbinden.
Diese Klappe wird geöffnet, um einen Papierstau zu beheben.
Dient zum Drucken auf Papier in einem Sonderformat, auf Karton,
OHP-Folien, Postkarten (4 e 6 (A6-Karten)), Umschlägen oder Etiket-
tenblättern.
Dient zum Ver- bzw. Entriegeln der rechten Klappe.
Mit diesem Schalter wird das System ein- und ausgeschaltet.
Hier können bis zu 1000 Blatt Normalpapier eingelegt werden.
Hier können bis zu 1500 Blatt Normalpapier eingelegt werden.
Hier können bis zu 500 Blatt Normalpapier eingelegt werden.
Öffnen Sie diese Klappe, um den Resttonerbehälter zu wechseln
und das Druckkopfglas zu reinigen.
5
5-7
