Mode d'emploi ⋅ Betriebsanleitung
Date: 11/22

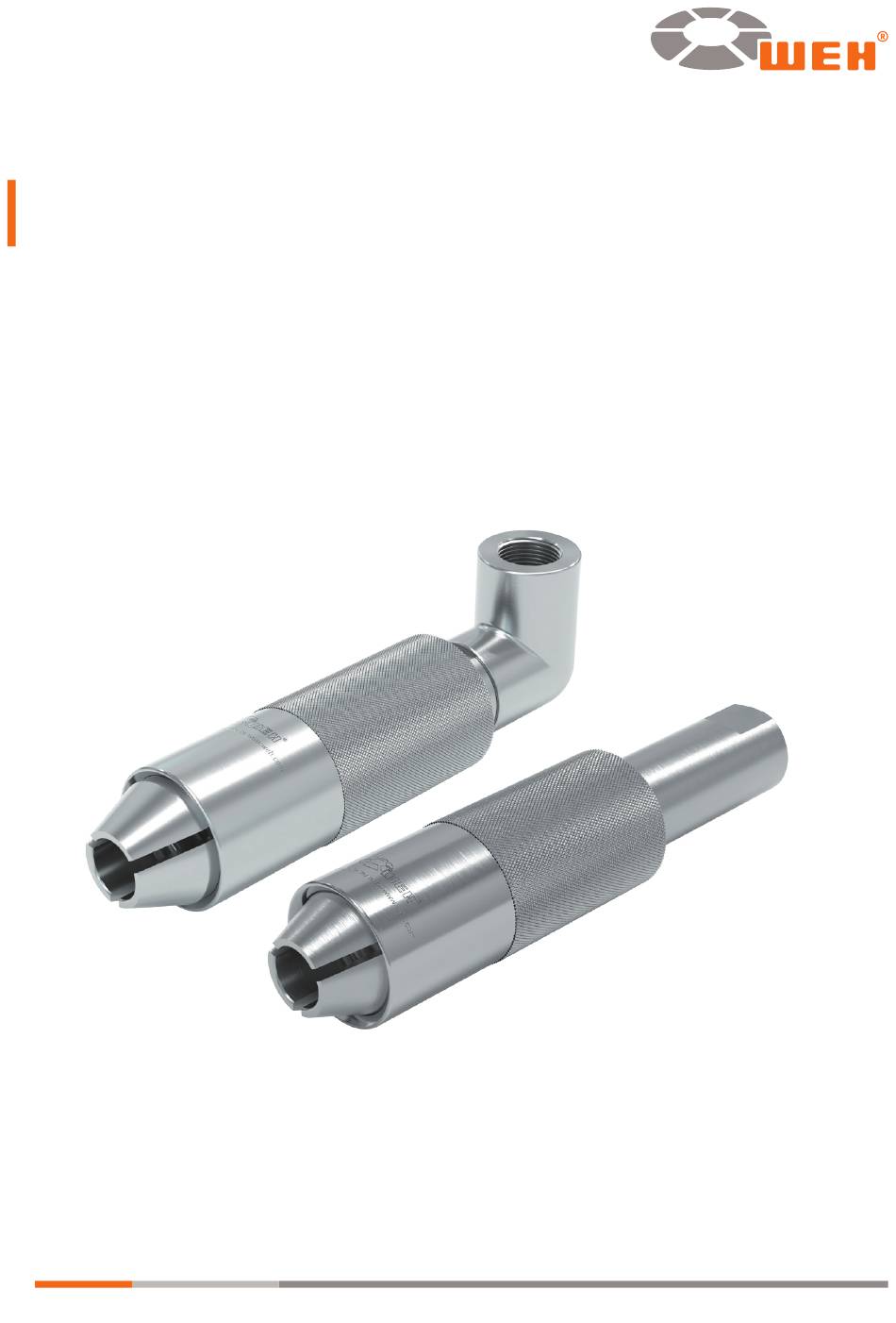

Type TW711 / TW712
Connecteur WEH
pour les essais de fonctionnement et de mise en
®
pression des conduites de carburant sur les tuyaux dotés d'embout
crénelé ou d'embout évasé
WEH
Adapter zur Druck- und Funktionsprüfung von Kraftstoff-
®
leitungen an Rohren mit Bund oder Sicke
WEH
- We Engineer Hightech
®
Werbung
Verwandte Anleitungen für Weh TW711
Inhaltszusammenfassung für Weh TW711
- Seite 1 Mode d'emploi ⋅ Betriebsanleitung Date: 11/22 Type TW711 / TW712 Connecteur WEH pour les essais de fonctionnement et de mise en ® pression des conduites de carburant sur les tuyaux dotés d'embout crénelé ou d'embout évasé Adapter zur Druck- und Funktionsprüfung von Kraftstoff- ®...
- Seite 3 TYPE TW711 / TW712 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
- Seite 4 Mode d'emploi Type TW711 / TW712 Connecteur WEH pour les essais de fonctionnement et de mise en ® pression des conduites de carburant sur les tuyaux dotés d'embout crénelé ou d'embout évasé SOMMAIRE INTRODUCTION À titre de référence Généralités Garantie et responsabilité...
- Seite 5 Consignes de sécurité pour l'inspection et l'entretien Intervalles d'entretien Vue d'ensemble des intervalles minimum d'inspection et d'entretien Entretien DÉPANNAGE MISE AU REBUT ACCESSOIRES | PIÈCES DE RECHANGE La version allemande est l'original faisant foi. Fabricant : WEH GmbH Verbindungstechnik - ci-après dénommé « WEH ». Page 5 MD-10060-L52-R1.2.0-03...
- Seite 6 Cher Client, Nous sommes heureux que vous ayez choisi d'utiliser nos produits. Les connecteurs WEH TW711 et TW712 ont été spécialement conçus pour l'essai de ® fonctionnement et de mise en pression sur des pièces avec embout évasé, crénelé, ou à...
- Seite 7 - un original du certificat d'essai WEH (ne concerne pas les pièces de rechange) - un mode d'emploi WEH Î Veuillez vous adresser à WEH ou à son représentant en cas d'absence de l'un de ces documents. 1�3 Garantie et responsabilité...
- Seite 8 Î Mettez ce mode d'emploi à disposition de tout personnel responsable pour la mise en place, la manipulation et l'entretien du produit WEH ® Prudence : une application non conforme représente un risque de blessure pour l'utilisateur et peut causer des dommages matériels. Les conséquences d'une application non conforme peuvent être :...
- Seite 9 WEH ou les composants installés en aval de celui-ci. ® - WEH n'est pas responsable de dommages dus à des forces ou des effets externes. - Sous réserve d'un transport adéquat et d'un stockage correct du produit WEH ®...
- Seite 10 êtes basé dans votre commande. Les exigences et les applications sous-jacentes sont uniquement considérées comme confirmées si celles-ci ont été approuvées expressément et par écrit par WEH. Le connecteur ne doit pas être utilisé pour des exigences et applications autres que celles confirmées par écrit par WEH.
- Seite 11 Mode d'emploi VUE D'ENSEMBLE / DESCRIPTION DU PRODUIT Connecteur WEH TW711 ® Nº Description Manchon coulissant Partie inférieure Joint frontal (situé à l'intérieur) Définition raccordements Entrée fluide Page 11 MD-10060-L52-R1.2.0-03...
- Seite 12 Mode d'emploi Connecteur WEH TW712 ® Nº Description Manchon coulissant Partie inférieure Joint frontal (situé à l'intérieur) Définition raccordements Entrée fluide Page 12 MD-10060-L52-R1.2.0-03...
- Seite 13 Mode d'emploi CARACTÉRISTIQUES TECHNIQUES À noter : selon l'application, les caractéristiques techniques de votre produit WEH ® peuvent différer de ce mode d'emploi. Tenez toujours compte par conséquent du marquage sur le produit WEH lui-même. ® Caractéristiques Version standard Diamètre nominal (DN) 3,5 mm...
- Seite 14 Consignes de sécurité pour un stockage conforme Î Veillez à ce que les consignes de sécurité suivantes et les durées de stockage soient respectées en permanence. Attention : un stockage non conforme du produit WEH peut en diminuer ® sensiblement la durée de vie.
- Seite 15 Tenez compte des consignes de sécurité délivrées au Chapitre 5.1 et respectez les durées de stockage suivantes. La durée de stockage autorisée dépend de la date de livraison (date de facture/de sortie de marchandise chez WEH ou son représentant). Si le produit WEH doit être monté...
- Seite 16 Î Utilisez des bagues USIT pour étanchéifier les raccordements. Î Avant installation, vérifiez si les contre-pièces sont conçues pour les valeurs de montage (voirChapitre 7.2 Installation de la conduite de fluide) prescrites par WEH pour le produit WEH ® Remarque : les valeurs de montage communiquées (couples de serrage, tours de serrage, etc.) sont des valeurs valables exclusivement pour les composants livrés...
- Seite 17 Î Serrez le connecteur rapide WEH pour monter la conduite de fluide dans un étau ® avec mâchoires en aluminium. Remarque : veillez à ne pas endommager le connecteur rapide WEH lors du ® serrage. Î Vissez hermétiquement l'entrée fluide « B1 » sur l'embout de raccordement de la conduite de fluide.
- Seite 18 éviter d'endommager le joint frontal en ® raison d'éventuels bords saillants de la pièce d'essai. Î Après le raccordement, tirez toujours sur le connecteur WEH pour assurer son ® assise correcte et le bon serrage des mâchoires avant d'introduire le fluide sous pression.
- Seite 19 Mode d'emploi 8�2 Raccordement Î Saisissez le connecteur au niveau du manchon coulissant (nº 1). Assurez-vous que les mâchoires de serrage sont ouvertes et qu'elles ressortent du manchon coulis- sant (nº 1). Î Insérez le connecteur en position verticale sur la pièce d'essai. Le joint frontal est ainsi préservé...
- Seite 20 Mode d'emploi 8�3 Déconnexion Î À la fin du processus d'essai, purgez intégralement la conduite de fluide. Prudence : avant de débrancher, commencez par mettre le système hors pression. Î Saisissez le connecteur au niveau du manchon coulissant (nº 1). Î Tirez le manchon coulissant (nº ...
- Seite 21 INSPECTION / ENTRETIEN À noter : les descriptions et chiffres mentionnés ci-après se réfèrent au Chapitre 3. Vue d'ensemble / description du produit, page 11. Attention : en cas de détection de dommages sur le produit WEH ou de ® dysfonctionnement, appliquez les mesures énoncées au Chapitre 10. Dépannage, page 25.
- Seite 22 WEH pour entretien. Si vous n'inspectez pas le produit WEH de manière régulière et ® si vous ne l'envoyez pas à WEH pour entretien, cela peut entraîner notamment des fuites et dans certaines circonstances des pannes et/ou des accidents. 9�3 Vue d'ensemble des intervalles minimum d'inspection et d'entretien Première fois...
- Seite 23 À noter : les descriptions et chiffres mentionnés ci-après se réfèrent au Chapitre 3. Vue d'ensemble / description du produit, page 11. Î En cas de fuites ou de dysfonctionnements, remplacez le produit WEH ou envoyez- ® le à WEH pour entretien. Ne plus utiliser le produit.
- Seite 24 (Figure 8). Attention : lors du retrait du joint frontal, la surface de la gorge du joint frontal ne doit pas être endommagée. Seul l'outil recommandé par WEH doit être utilisé. Figure 8 Î Nettoyez les impuretés ou autres résidus présents dans la gorge.
- Seite 25 Mode d'emploi 10. DÉPANNAGE Page 25 MD-10060-L52-R1.2.0-03...
- Seite 26 Mode d'emploi Page 26 MD-10060-L52-R1.2.0-03...
- Seite 27 Mode d'emploi 11. MISE AU REBUT Î S'il n'est plus utile, mettez au rebut le produit WEH conformément aux prescriptions ® en la matière. Respectez les dispositions nationales et locales en vigueur de mise au rebut. 12. ACCESSOIRES | PIÈCES DE RECHANGE Bouchons vissants pour le modèle à...
- Seite 28 Betriebsanleitung Typ TW711 / TW712 Adapter zur Druck- und Funktionsprüfung von Kraftstoff- ® leitungen an Rohren mit Bund oder Sicke INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG...
- Seite 29 Abschließen INSPIZIEREN | WARTEN Sicherheitshinweise zum Inspizieren und Warten Wartungsintervalle Übersicht Mindestintervalle für Inspektion und Wartung Warten FEHLERBEHEBEN ENTSORGEN ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Verbindungstechnik - im Nachfolgenden „WEH“ genannt. Seite 29 MD-10060-L52-R1.2.0-03...
- Seite 30 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Einsatz unseres Produktes entschieden haben. Die WEH Adapter TW711 und TW712 wurden zur Druck- und Funktionsprüfung von ® Bauteilen mit Sicke, Bund oder Außengewinde entwickelt. Beachten und befolgen Sie sämtliche Hinweise und Warnungen in dieser Betriebs- anleitung�...
- Seite 31 - ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen.
- Seite 32 Fehlerbehebung und Entsorgung) des WEH Produktes zuständig ist. Das ® Fachpersonal muss diese Betriebsanleitung gelesen und verstanden haben. Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, sollten Anweisun- ® gen in dieser Betriebsanleitung unklar sein. Î...
- Seite 33 Betriebsanleitung - Sachgemäßer Transport und fachgerechte Lagerung des WEH Produktes werden ® vorausgesetzt. Î Bringen Sie auf das WEH Produkt keine äußeren Kräfte auf. Stützen Sie sich daher ® weder auf dem (angeschlossenen) WEH Produkt ab, lehnen Sie sich nicht daran ®...
- Seite 34 Anforderungen und Anwendungen angepasst. Die zugrunde gelegten Anforderun- gen und Anwendungen gelten nur als bestätigt, insofern diesen ausdrücklich und schriftlich durch WEH zugestimmt wurde. Der Adapter darf für andere Anwendun- gen und Anforderungen, als die von WEH schriftlich Bestätigten nicht verwendet werden.
- Seite 35 Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Adapter TW711 ® Pos� Bezeichnung Schiebehülse Unterteil Frontdichtung (innenliegend) Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 35 MD-10060-L52-R1.2.0-03...
- Seite 36 Betriebsanleitung Adapter TW712 ® Pos� Bezeichnung Schiebehülse Unterteil Frontdichtung (innenliegend) Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 36 MD-10060-L52-R1.2.0-03...
- Seite 37 Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie daher stets die ® Kennzeichnung auf dem WEH Produkt selbst. ® Eigenschaften Standardausführung Nennweite (DN) 3,5 mm Max. zulässiger...
- Seite 38 5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets ein- gehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-...
- Seite 39 Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 und halten Sie die nach- folgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Auslieferungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder dem Vertriebspartner). Sollte das WEH Produkt in einem Komplettsystem verbaut sein, so ist die Lagerzeit von ®...
- Seite 40 Î Verwenden Sie USIT-Ringe zum Abdichten der Anschlüsse. Î Überprüfen Sie vor der Installation, ob die Gegenstücke für die Montagedaten (siehe Kapitel 7.2 Medienleitung installieren), welche WEH für das WEH Produkt vorgibt, ® ausgelegt sind. Hinweis: Die angegebenen Montagedaten (Drehmomente, Montagedrehungen etc.) sind Werte, die ausschließlich für die Komponenten gelten, die im Lieferumfang von...
- Seite 41 Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 35. Î Schrauben Sie die Schutzkappe von dem Anschluss ab. Î Spannen Sie den WEH Adapter zum Montieren der ® Medienleitung in einen Schraubstock mit Aluminiumspannbacken. Hinweis: Der WEH Adapter darf beim Einspannen nicht beschädigt werden.
- Seite 42 Adapter gerade an, dadurch wird einer Beschädigung der ® Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt. Î Ziehen Sie nach dem Anschließen immer am WEH Adapter, um sicherzustellen, ® dass er richtig angeschlossen ist und dass die Spannzangen greifen, bevor Sie das unter Druck stehende Medium zuführen.
- Seite 43 Betriebsanleitung 8�2 Anschließen Î Greifen Sie den Adapter an der Schiebehülse (Pos. 1). Stellen Sie sicher, dass die Spannzangen geöffnet sind und aus der Schiebehülse (Pos. 1) herausragen. Î Stecken Sie den Adapter gerade auf den Prüfling auf. Dadurch wird eine Beschädi- gung der Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt und das richtige Anschließen gewährleistet.
- Seite 44 Betriebsanleitung 8�3 Abschließen Î Nach Beendigung des Prüfvorganges entlüften Sie die Medienleitung vollständig. Vorsicht: Stellen Sie zuerst den druckfreien Zustand her, bevor Sie die Verbindung lösen. Î Greifen Sie den Adapter an der Schiebehülse (Pos. 1). Î Ziehen Sie die Schiebehülse (Pos. 1) zurück (Abbildung 6). Dadurch wird die Verbindung zum Prüfling gelöst und der Abbildung 6 Adapter kann gerade nach hinten vom Prüfling abgenommen...
- Seite 45 Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. Beachten ® Sie hierzu das Kapitel 7. Installieren auf Seite 40. - Zum Zweck der Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut ® wird, es muss allerdings drucklos sein.
- Seite 46 ® Inspektion – umgehend zur Wartung an WEH. Sollten Sie das WEH Produkt nicht ® regelmäßig inspizieren und zur Wartung an WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umständen auch zu Ausfällen und/oder Unfällen kommen 9�3 Übersicht Mindestintervalle für Inspektion und Wartung Erstmalig Nr�...
- Seite 47 Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 35. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden.
- Seite 48 ® Sie ihn aus dem Einstich (Abbildung 7). Achtung: Beim Entfernen der Frontdichtung darf die Oberfläche des Einstiches für die Frontdichtung nicht beschädigt werden. Es darf nur das von WEH empfohlene Abbildung 7 Werkzeug verwendet werden. Î Säubern Sie den Einstich von Schmutz oder sonstigen Rückständen.
- Seite 49 Betriebsanleitung 10. FEHLERBEHEBEN Seite 49 MD-10060-L52-R1.2.0-03...
- Seite 50 Betriebsanleitung Seite 50 MD-10060-L52-R1.2.0-03...
- Seite 51 Bestellnummer Position Beschreibung auf Anfrage Pos. 7 Frontdichtung Geben Sie bei der Bestellung die auf Ihrem WEH Produkt gekennzeichnete Artikelnummer ® Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das Kapitel ® 9. Inspizieren | Warten auf Seite 45.
- Seite 52 Jegliches unbefugte Kopieren, Verbreiten und sonstige Nutzung autorisée des contenus protégés par le droit d'auteur est der urheberrechtlich geschützten Inhalte ist ohne schriftliche strictement interdite sans l'accord écrit de la société WEH GmbH Zustimmung der Firma WEH GmbH Verbindungstechnik unter- Verbindungstechnik.
