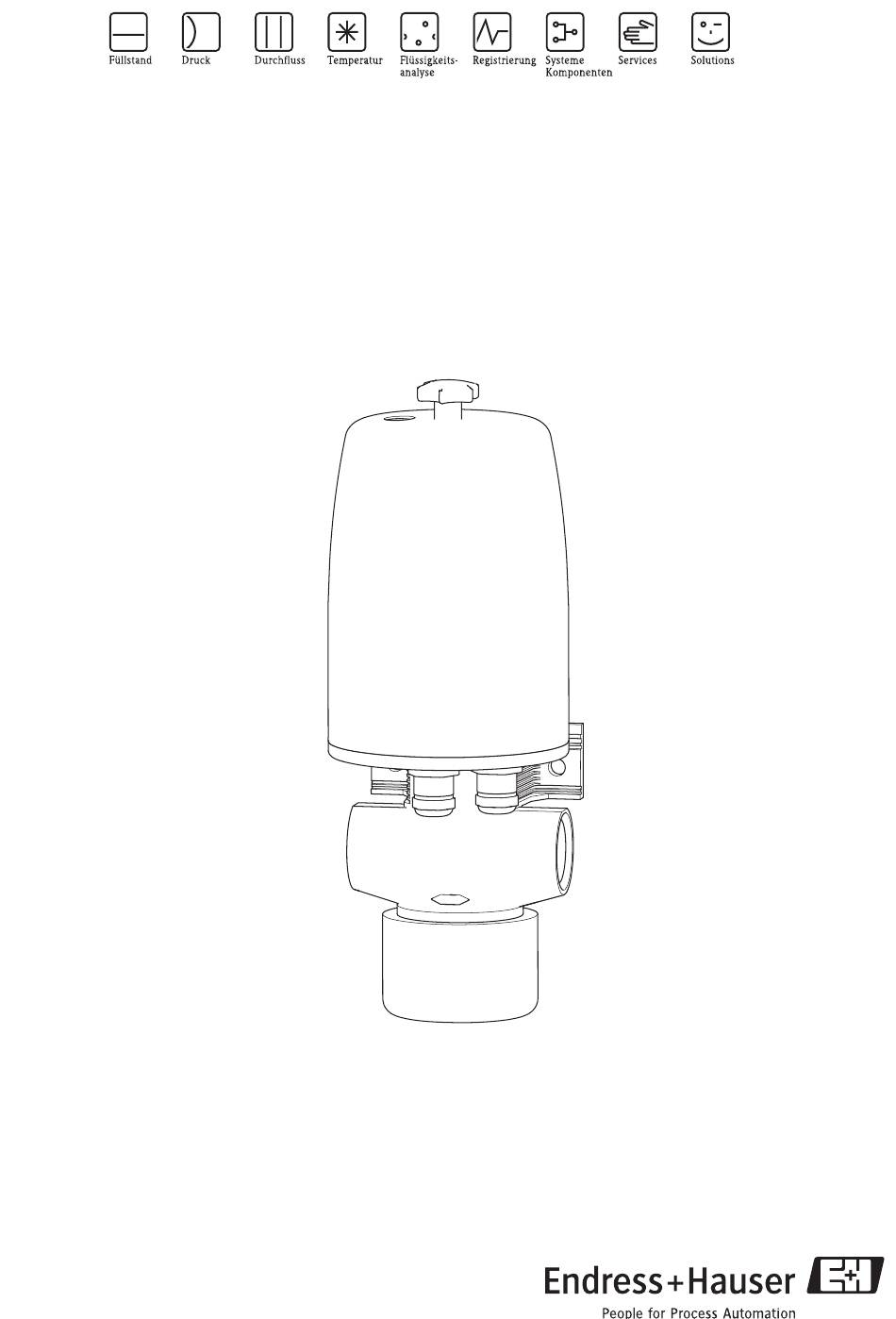

- Seite 1 Betriebsanleitung Flowfit W CPA250 Durchflussarmatur für pH/Redox-Sensoren BA041C/07/de/04.09 71093237...
- Seite 2 Sie müssen die Sollbohrung durchstoßen (mittels Schraubendreher), bevor Sie die Elektrolytzuführung in die Armatur verlegen können. Es sind 3 Einbauplätze für pH/Redox-Sensoren (Kombi- oder Einzelelektroden) vorhanden. 2 Kabelverschraubungen sind im Lieferumfang und fertig montiert. Die dritte Bohrung ist mit einem Blindverschluss versehen. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Flowfit W CPA250 Inhaltsverzeichnis Sicherheitshinweise ....4 Bestimmungsgemäße Verwendung ... . . 4 Montage, Inbetriebnahme und Bedienung ..4 Betriebssicherheit . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Flowfit W CPA250 Sicherheitshinweise Bestimmungsgemäße Verwendung Die Durchflussarmatur ist für den Einbau von pH- und Redoxelektroden in Rohrleitungen konzipiert. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen möglich (siehe Technische Daten). Eine andere als die beschriebene Verwendung stellt die Sicherheit von Personen und der gesamten Messeinrichtung in Frage und ist daher nicht zulässig. -
Seite 5: Sicherheitszeichen Und -Symbole
Flowfit W CPA250 Sicherheitshinweise Sicherheitszeichen und -symbole Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten kann es zu schwerwiegenden Personen- oder Sachschäden kommen. Achtung! " Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten drohen Sachschäden. Hinweis! Dieses Zeichen weist auf wichtige Informationen hin. -
Seite 6: Identifizierung
Identifizierung Flowfit W CPA250 Identifizierung Typenschild Aus dem Bestellcode (order code) auf dem Typenschild können Sie die Armaturenausführung erkennen. Vergleichen Sie diese bitte mit Ihrer Bestellung. a0007302 Abb. 2: Beispiel eines Typenschildes Die möglichen Armaturenausführungen und den daraus resultierenden Bestellcode entnehmen Sie bitte der Produktstruktur. -
Seite 7: Montage
Flowfit W CPA250 Montage Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. -
Seite 8: Einbau
Montage Flowfit W CPA250 Teilebezeichnung wird benötigt ... Blende in der Hauptleitung bei der Bypass-Lösung Schmutzfilter wenn das Medium grobe Schmutzteile enthält Druckminderer wenn der Mediumsdruck über dem zulässigen Wert liegt (s. Kapitel "Technische Daten") Einbau 3.3.1 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: •... - Seite 9 Flowfit W CPA250 Montage 3.3.2 Einbau der Armatur in den Prozess Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1 höher sein als der Druck p2. Dies erreichen Sie durch den Einbau einer Blende oder eines Drosselventils in die Hauptleitung (→...
- Seite 10 Montage Flowfit W CPA250 Im Fall einer abzweigenden Stichleitung ist keine Maßnahme zur Druckerhöhung nowendig (→ å 7). a0007336 Abb. 7: Anschlussbeispiel offenem Ablauf Hinweis! • Montieren Sie die Armatur in einer waagerecht verlaufenden Rohrleitung. • Bevorzugen Sie einen Einbauplatz, wo das Rohr nicht trockenlaufen kann.
-
Seite 11: Einbaukontrolle
Flowfit W CPA250 Montage Setzen Sie die Schutzhaube wieder auf und ziehen Sie die Sternmutter fest. Einbaukontrolle • Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. • Stellen Sie sicher, dass sich der Schlauch des (optionalen) Spülkopfes nicht ohne Kraftaufwand entfernen lässt. -
Seite 12: Inbetriebnahme
Inbetriebnahme Flowfit W CPA250 Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss) • der Sensor richtig eingebaut und angeschlossen ist Warnung! Gefahr durch ausströmendes Medium Prüfen Sie alle Anschlüsse auf Dichtheit, bevor Sie die Armatur dem Prozessdruck aussetzen! -
Seite 13: Wartung
Flowfit W CPA250 Wartung Wartung Warnung! Verletzungsgefahr! Stellen Sie vor jeder Wartungsmaßnahme sicher, dass die Prozessleitung drucklos, leer und gespült ist. Reinigung der Armatur Für stabile, sichere Messungen müssen Armatur und Sensor regelmäßig gereinigt werden. Häufig- keit und Intensität der Reinigung sind abhängig vom Medium. - Seite 14 Wartung Flowfit W CPA250 Art der Verschmutzung Reinigungsmittel Fasern, suspendierte Stoffe Druckwasser, evtl. Netzmittel Leichte biologische Beläge Druckwasser " Achtung! Verwenden Sie keine halogenhaltigen organischen Lösemittel und kein Aceton. Diese Lösemittel können Kunstoffteile des Sensors zerstören und stehen außerdem zum Teil im Verdacht, Krebs zu erregen (z.B.
-
Seite 15: Zubehör
Flowfit W CPA250 Zubehör Zubehör Hinweis! Nachfolgend finden Sie das wichtigste, lieferbare Zubehör zum Ausgabezeitpunkt dieser Dokumentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich bitte an Ihren Service. Zubehörkits • NP – 2 Einschraubnippel zum Übergang von CPA250-A* auf PP-Rohre ohne Gewinde –... -
Seite 16: Störungsbehebung
Störungsbehebung Flowfit W CPA250 Störungsbehebung Austausch beschädigter Teile Warnung! Beschädigungen an der Armatur, die die Drucksicherheit beeinträchtigen, dürfen nur durch auto- risiertes Fachpersonal behoben werden. Im Anschluss an jede Reparatur und Wartungstätigkeit muss durch geeignete Maßnahmen geprüft werden, dass die Armatur keine Undichtheiten aufweist. Die Armatur muss danach wieder den in den technischen Daten genannten Spezifikationen entsprechen. -
Seite 17: Technische Daten
Flowfit W CPA250 Technische Daten Technische Daten Umgebungsbedingungen Umgebungstemperatur 0 ... 50 °C (32 ... 120 °F) Lagerungstemperatur 0 ... 50 °C (32 ... 120 °F) Prozessbedingungen Prozesstemperatur 0 ... 80 °C (32 ... 170 °F, 6 bar (87 psi) bei 20 °C (68 °F) und drucklos bei 80 °C (176 °F) Prozessdruck max. -
Seite 18: Stichwortverzeichnis
Flowfit W CPA250 Stichwortverzeichnis Einbau ........10 Reinigung . -
Seite 19: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility. - Seite 20 www.endress.com/worldwide BA041C/07/de/04.09 FM+SGML 6.0...
