Montage
8
3.2.2
Einbauhinweise
Teilebezeichnung
zwei Absperrventile
ein Absperrventil
Blende in der Hauptleitung
Schmutzfilter (500 μm oder feiner)
Druckminderer
3.3
Einbau
3.3.1
Messeinrichtung
Eine vollständige Messeinrichtung besteht aus:
• Flowfit CCA250
• einem Chlorsensor, z.B. CCS142D
• einem Spezialmesskabel, z.B. CYK10
• Messumformer, z.B. Liquiline M
Optional:
• bis zu zwei pH-Sensoren, z.B. Orbisint CPS11D
• Verbindungsdose für Kabelverlängerung, z.B. Verbindungsdose RM

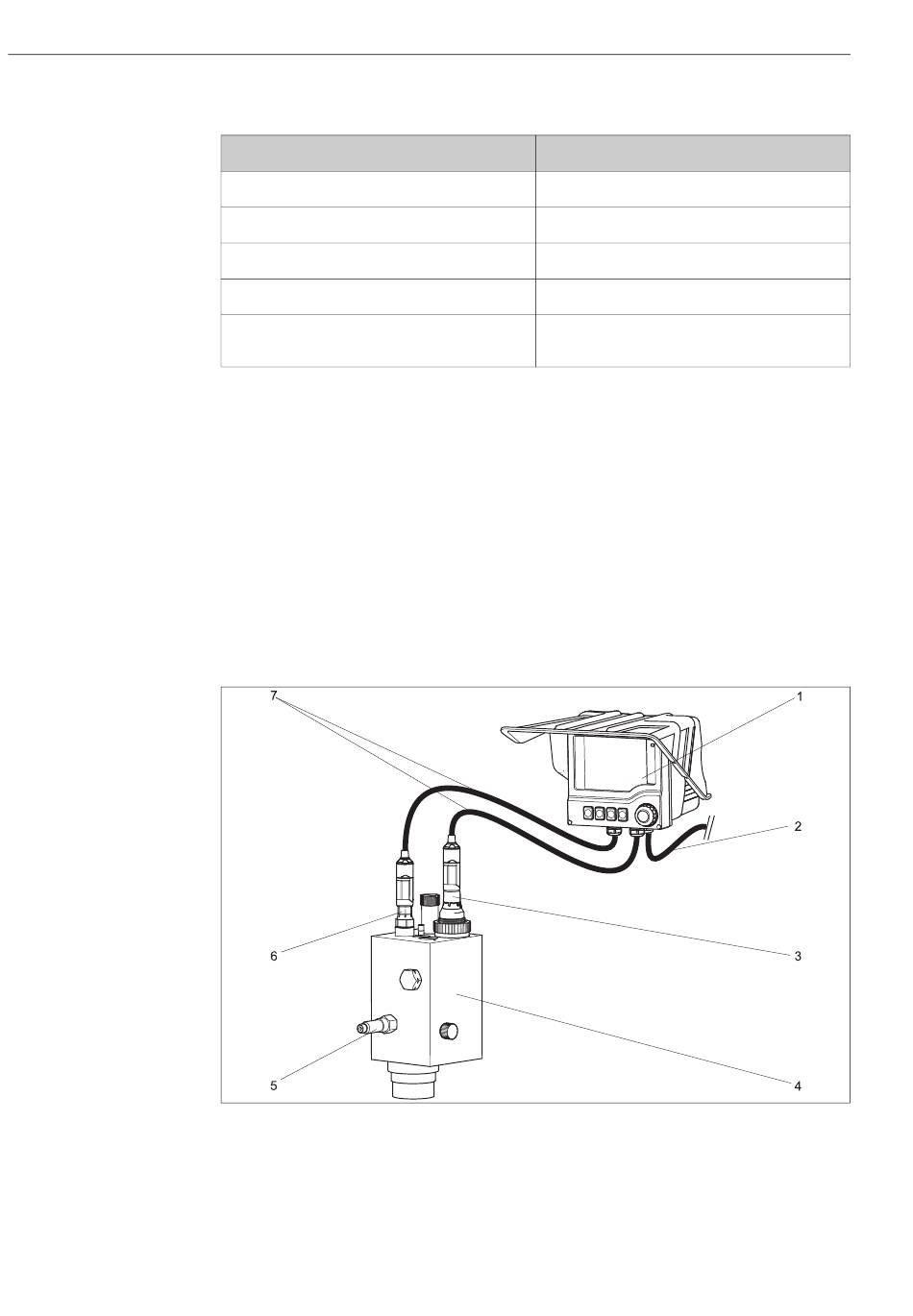

Abb. 3:
Beispiel einer Messeinrichtung
1
Messumformer mit Wetterschutzdach
2
Versorgungsleitung des Messumformers
3
Chlorsensor CCS142D
4
Flowfit CCA250
5
Zulauf zur Armatur (Ablauf auf der Rückseite, nicht im Bild)
6
pH-Sensor
7
Messkabel CYK10
wird benötigt ...
bei der Bypass-Lösung
bei der Lösung mit offenem Ablauf
bei der Bypass-Lösung
in jedem Fall
wenn der Mediumsdruck über dem zulässigen Wert liegt
(s. Kapitel "Technische Daten")
Flowfit W CCA250
a0007341
Endress+Hauser
