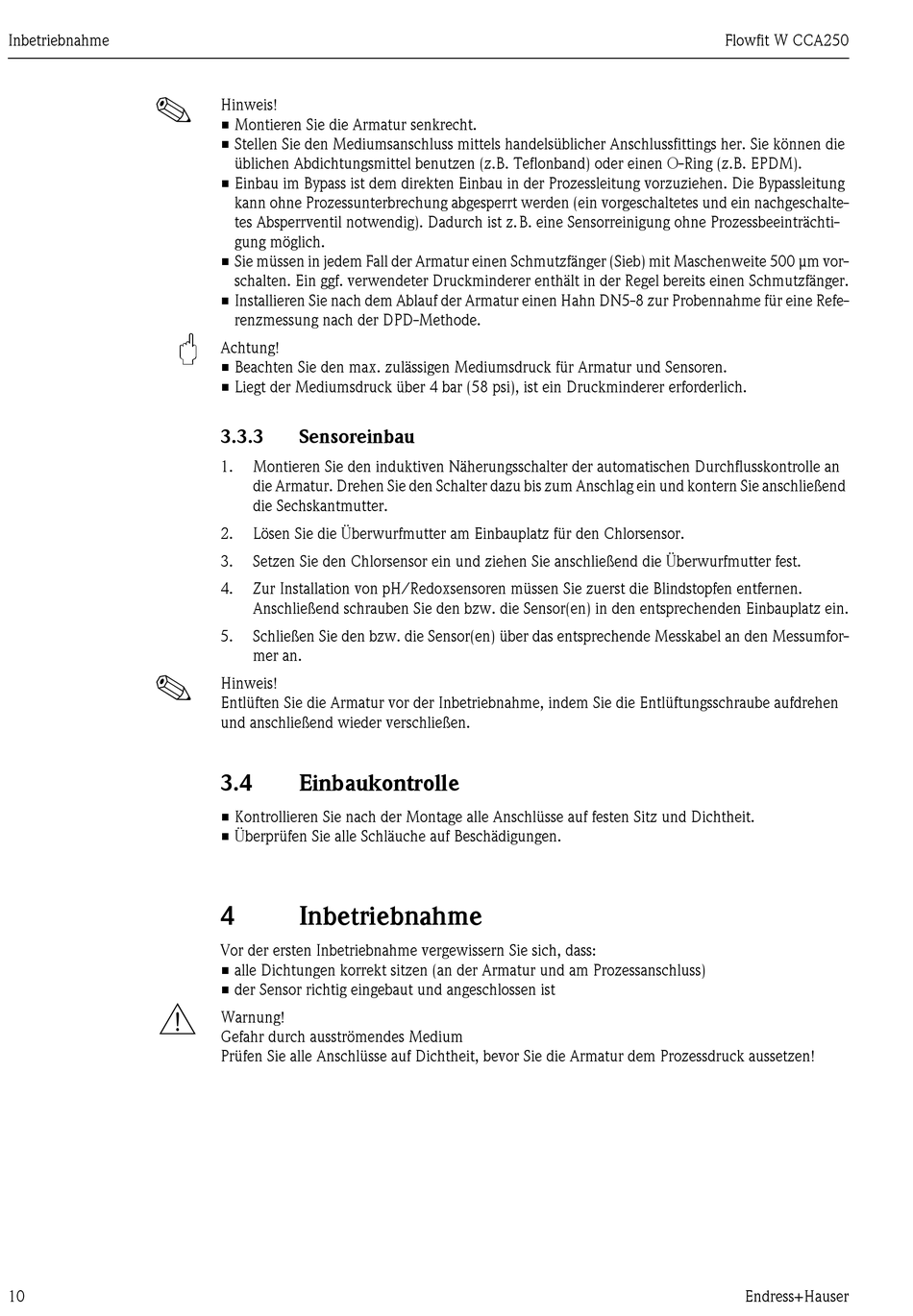

Inbetriebnahme
!
"
!
#
10
Hinweis!
• Montieren Sie die Armatur senkrecht.
• Stellen Sie den Mediumsanschluss mittels handelsüblicher Anschlussfittings her. Sie können die
üblichen Abdichtungsmittel benutzen (z.B. Teflonband) oder einen O-Ring (z.B. EPDM).
• Einbau im Bypass ist dem direkten Einbau in der Prozessleitung vorzuziehen. Die Bypassleitung
kann ohne Prozessunterbrechung abgesperrt werden (ein vorgeschaltetes und ein nachgeschalte-
tes Absperrventil notwendig). Dadurch ist z.B. eine Sensorreinigung ohne Prozessbeeinträchti-
gung möglich.
• Sie müssen in jedem Fall der Armatur einen Schmutzfänger (Sieb) mit Maschenweite 500 μm vor-
schalten. Ein ggf. verwendeter Druckminderer enthält in der Regel bereits einen Schmutzfänger.
• Installieren Sie nach dem Ablauf der Armatur einen Hahn DN5-8 zur Probennahme für eine Refe-
renzmessung nach der DPD-Methode.
Achtung!
• Beachten Sie den max. zulässigen Mediumsdruck für Armatur und Sensoren.
• Liegt der Mediumsdruck über 4 bar (58 psi), ist ein Druckminderer erforderlich.
3.3.3
Sensoreinbau
1.
Montieren Sie den induktiven Näherungsschalter der automatischen Durchflusskontrolle an
die Armatur. Drehen Sie den Schalter dazu bis zum Anschlag ein und kontern Sie anschließend
die Sechskantmutter.
2.
Lösen Sie die Überwurfmutter am Einbauplatz für den Chlorsensor.
3.
Setzen Sie den Chlorsensor ein und ziehen Sie anschließend die Überwurfmutter fest.
4.
Zur Installation von pH/Redoxsensoren müssen Sie zuerst die Blindstopfen entfernen.
Anschließend schrauben Sie den bzw. die Sensor(en) in den entsprechenden Einbauplatz ein.
5.
Schließen Sie den bzw. die Sensor(en) über das entsprechende Messkabel an den Messumfor-
mer an.
Hinweis!
Entlüften Sie die Armatur vor der Inbetriebnahme, indem Sie die Entlüftungsschraube aufdrehen
und anschließend wieder verschließen.
3.4
Einbaukontrolle
• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Überprüfen Sie alle Schläuche auf Beschädigungen.
4
Inbetriebnahme
Vor der ersten Inbetriebnahme vergewissern Sie sich, dass:
• alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss)
• der Sensor richtig eingebaut und angeschlossen ist
Warnung!
Gefahr durch ausströmendes Medium
Prüfen Sie alle Anschlüsse auf Dichtheit, bevor Sie die Armatur dem Prozessdruck aussetzen!
Flowfit W CCA250
Endress+Hauser
