Austausch Sensorkabel

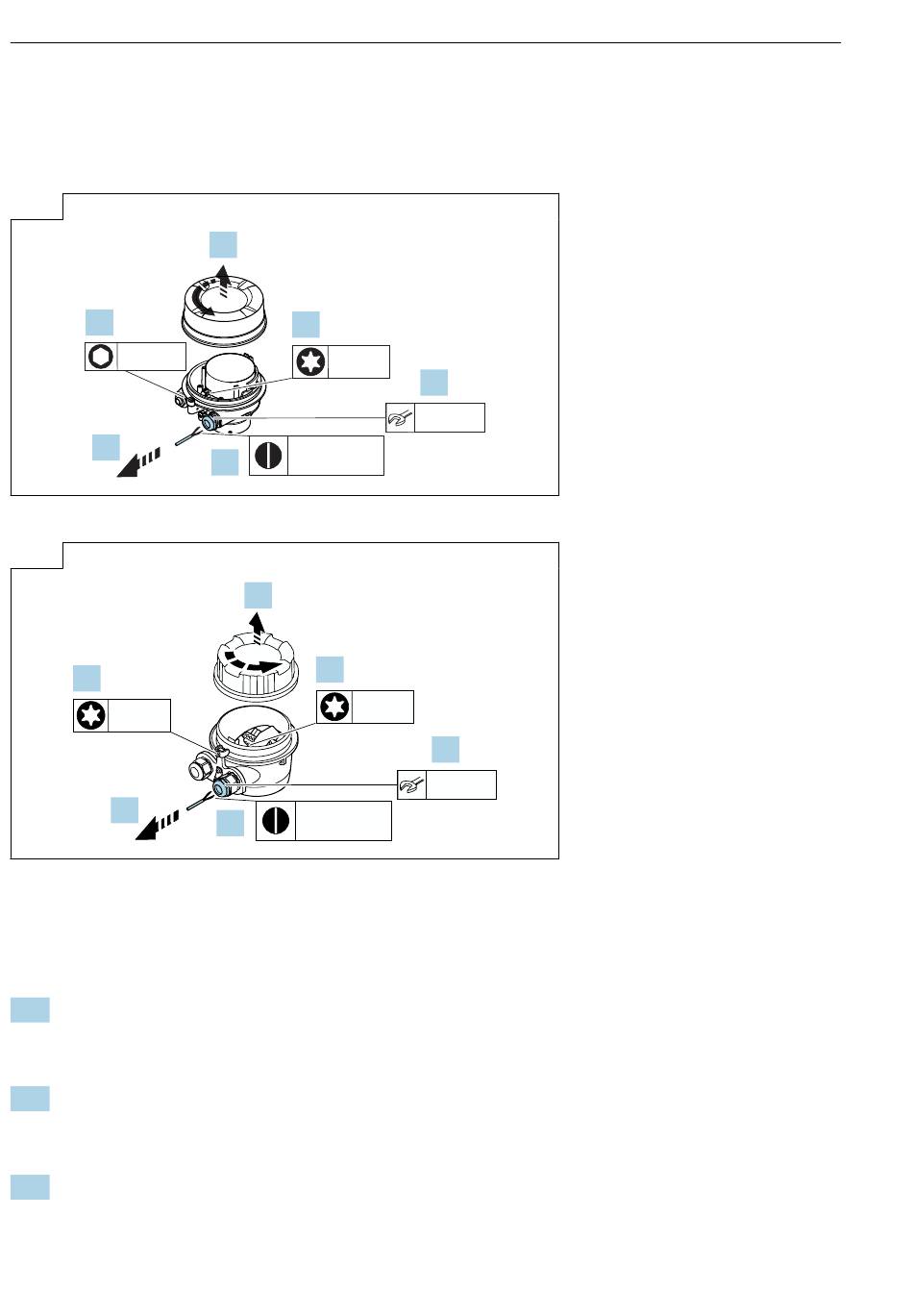

7.1 Anschlusskabel lösen und entfernen
1 →
1.
3 mm
6.
‣
Sensor Anschlussgehäuse: Alu beschichtet
2
1.
T20
6.
‣
Sensor Anschlussgehäuse: Polycarbonat IP68
7.2 Verbindungskabel Getrenntausführung vorbereiten
Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten:
1. Beim Elektrodenkabel:
Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Aderschirme nicht
berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND")
2. Beim Spulenstromkabel:
1 Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung abtrennen. Nur zwei
Adern werden für den Anschluss benötigt.
3. Bei Kabeln mit feindrahtigen Adern (Litzenkabel):
Adern mit Aderendhülsen versehen.
18
2.
3.
T20
0.4 × 2.5
5.
2.
3.
T20
0.4 × 2.5
5.
4.
24 mm
4.
24 mm
