Bei vielen anderen als
den o.g. Phantomspeise-
geräten liegen nicht nur
die Modulationsleitungen
zum Mikrofon auf dem
Potential der Speisespan-
nung von +48 V, sondern
auch die vom Speisegerät
abgehenden Modulations-
leitungen. Für die in der
Studiotechnik allgemein
üblichen symmetrischen
und erdfreien Verstärker
und Mischpulteingänge
ist dies ohne Bedeutung.
Dagegen wird die Speise-
spannung beim Anschluss
an einseitig oder mitten-
geerdete Verstärkerein-
gänge kurzgeschlossen,
und es ist kein Betrieb
möglich. Dann bestehen
folgende Lösungsmöglich-
keiten:
a) In mittengeerdeten
Geräten mit Eingangs-
übertrager (z.B. einige
NAGRA-Geräte) kann die
betreff ende Erdverbindung
fast immer ohne Nachteile
für die Funktion des Ge-
rätes aufgetrennt werden.
b) In jede abgehende Modulationsleitung kann
zur Abblockung der 48 V-Gleichspannung eine RC-
Kombination eingefügt werden (siehe Abbildung 2
und Neumann-Information Nr. 84 221).
6.5 Betrieb an HF-Sendern
Die Gesangsmikrofone können an Ansteck- oder
Taschensendern betrieben werden, die folgende
Vorraussetzungen erfüllen:
• Phantomspeisung 48 V, mind. 3,5 mA
• Pin 2 signalführend („heiß")
• ausreichender Dynamikbereich des Senders
KMS 104/104 plus, KMS 105

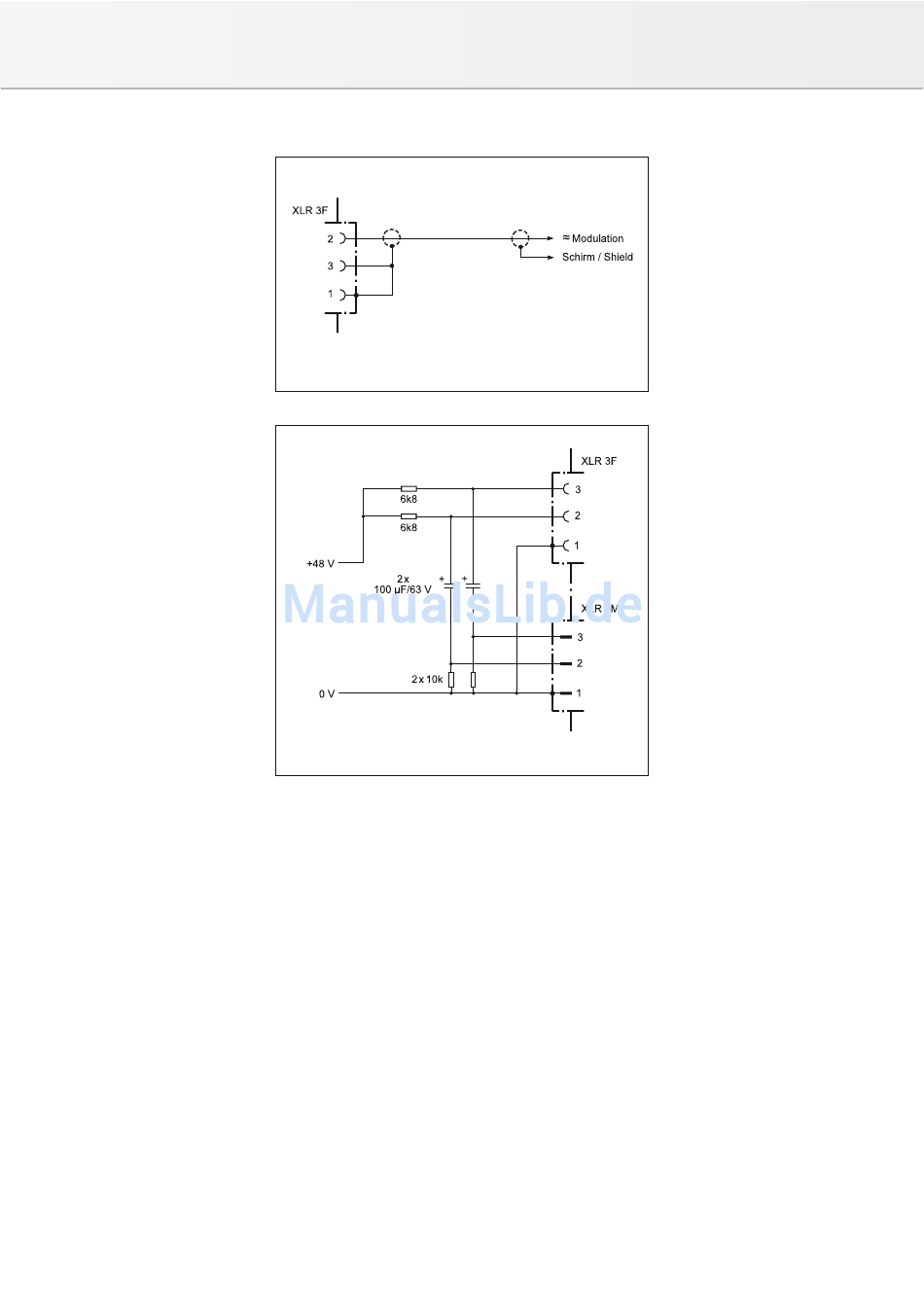

Abbildung / Figure 1
Abbildung / Figure 2
b) In every outgoing modulation lead, an RC
net-work can be incorporated to block the 48 Vdc
voltage (See Figure 2 and Neumann-Information
no. 84 222).
6.5 Operation with Wireless Transmitters
Both microphones can be operated with plug-on
or pocket transmitters fulfi lling these specifi ca-
tions:
• P48 Phantom power, 3.5 mA min.
• Signal on pin 2 ("hot")
• suffi cient dynamic range of the transmitter
In the case of many other
phantom powering units
(except those mentioned
above), not only the
modulation leads to the
microphone, but also
the outgoing modulation
leads from the powering
unit, are at the poten-
tial of the feed voltage
(+48 V). This is of no
signifi cance for the bal-
anced, fl oating amplifi er
and mixing console inputs
in general studio use. On
the other hand, the feed
voltage will be short-cir-
cuited when connected
to single-ended or center
tap grounded amplifi er
inputs, and no operation
will be possible. This can
be circumvented as fol-
lows:
a) In center tap ground-
ed equipment with input
transformer (e.g. some
NAGRA units), the earth
lead can almost always
be disconnected without
aff ecting the function of
the equipment.
7
