Installieren Eines Prozessor- Und Kühlkörpermoduls - Dell EMC PowerEdge R640 Installations- Und Servicehandbuch

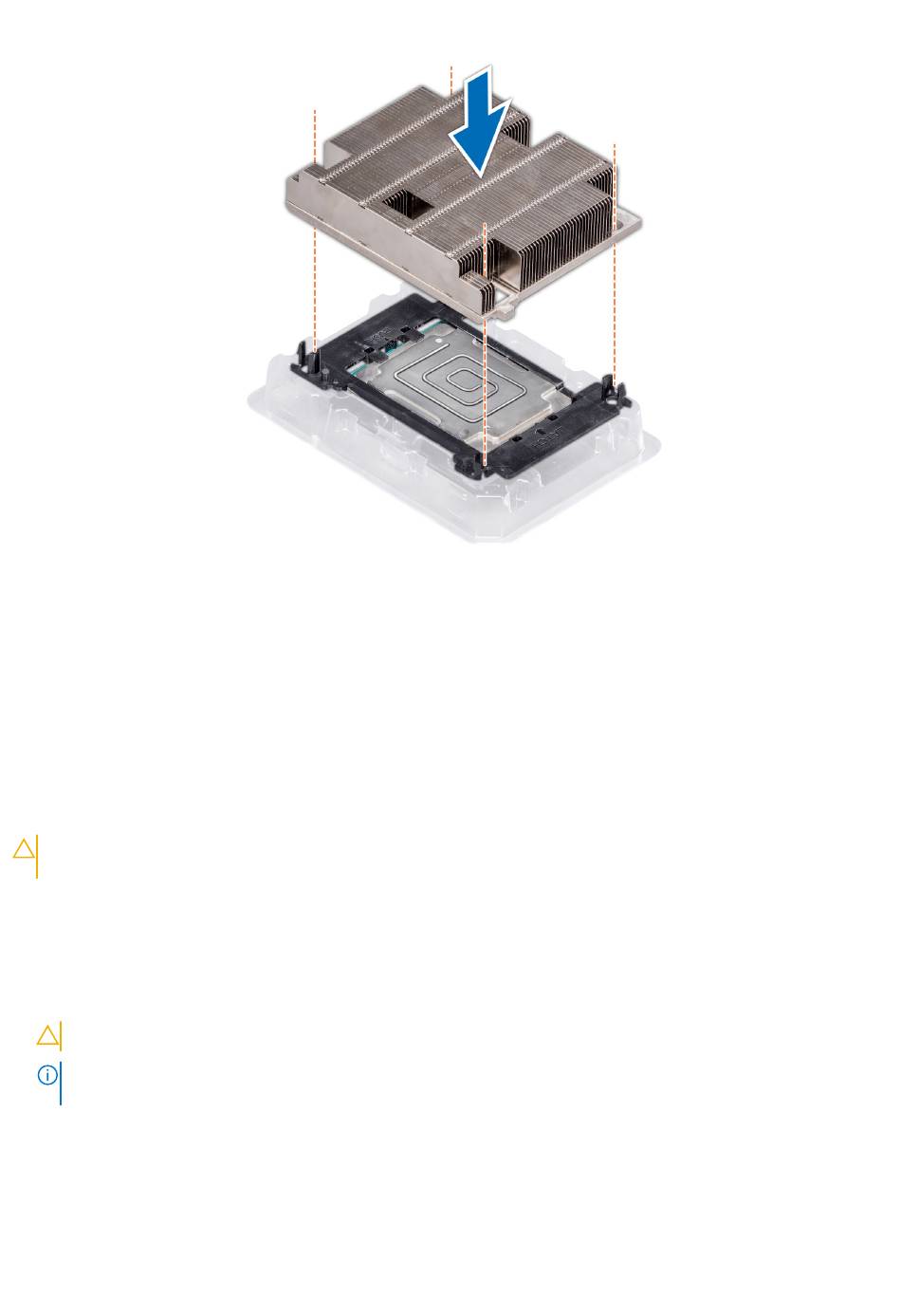

Abbildung 49. Setzen des Kühlkörpers auf den Prozessor ein
Nächste Schritte
1. Installieren Sie das Prozessor- und Kühlkörpermodul.
2. Installieren Sie das Kühlgehäuse.
3. Befolgen Sie die Anweisungen unter
Installieren eines Prozessor- und Kühlkörpermoduls
Voraussetzungen
VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor austauschen möchten. Der
Kühlkörper verhindert eine Überhitzung des Prozessors.
1. Befolgen Sie die Sicherheitshinweise unter
2. Entfernen Sie den Prozessorplatzhalter und den CPU-Staubschutz, falls installiert.
Schritte
1. Richten Sie die Pin-1-Markierung des Kühlkörpers an der Systemplatine aus und platzieren Sie das Prozessor-Kühlkörper-Modul auf
dem Prozessorsockel.
VORSICHT: Drücken Sie nicht auf die Kühlkörperlamellen. Das könnte die Lamellen beschädigen.
ANMERKUNG: Halten Sie das Prozessor-Kühlkörper-Modul parallel zur Systemplatine, um die Komponenten nicht zu
beschädigen.
2. Drücken Sie die blauen Halteklammern nach innen, damit der Kühlkörper einrasten kann.
3. Ziehen Sie mit dem Torx-T30-Schraubendreher die Schrauben am Kühlkörper wie folgt in der angegebenen Reihenfolge an:
a. Ziehen Sie die erste Schraube teilweise an (etwa drei Umdrehungen).
b. Ziehen Sie die zweite Schraube vollständig an.
c. Ziehen Sie die erste Schraube vollständig an.
116 Installieren und Entfernen von Systemkomponenten
