9.3. Inbetriebnahme
Das Gerät wird über den Netzstecker ans Netz angeschlossen. Bitte achten Sie
darauf, dass sich die Netzspannung innerhalb der am Typschild und dem Datenblatt
angegebenen Grenzen bewegt, da es sonst zum Defekt am Gerät kommen kann.
Liegt die Netzspannung außerhalb, leuchtet die Anzeige „ERROR" auf. Bitte schalten
Sie das Gerät aus und stellen Sie die richtige Netzspannung zur Verfügung. Der
Netzschalter und die Sicherungen befinden sich an der Rückseite. Nach dem
Einschalten und einer kurzen Initialisierungszeit leuchtet das Display auf.
Mit der rückseitigen RS232-Buchse steht ein PC-Interface zur Verfügung, über das
mit einem beliebigen Terminalprogramm das Gerät ferngesteuert werden kann.
Beim Einschalten wird automatisch der letzte Betriebsmodus wieder hergestellt.
Achten Sie in diesem Zusammenhang auch auf die richtige Zuordnung von
Modulationssignal und Monitorsignal an den frontseitigen BNC-Buchsen, wenn Sie
diese benutzen.
Wurde kein Modulationssignal angeschlossen und erlischt die Anzeige „OVL" nicht,
so liegt eventuell ein Fehler am Gerät vor. Schalten Sie in diesem Fall bitte das
Gerät aus und informieren Sie unseren technischen Service.

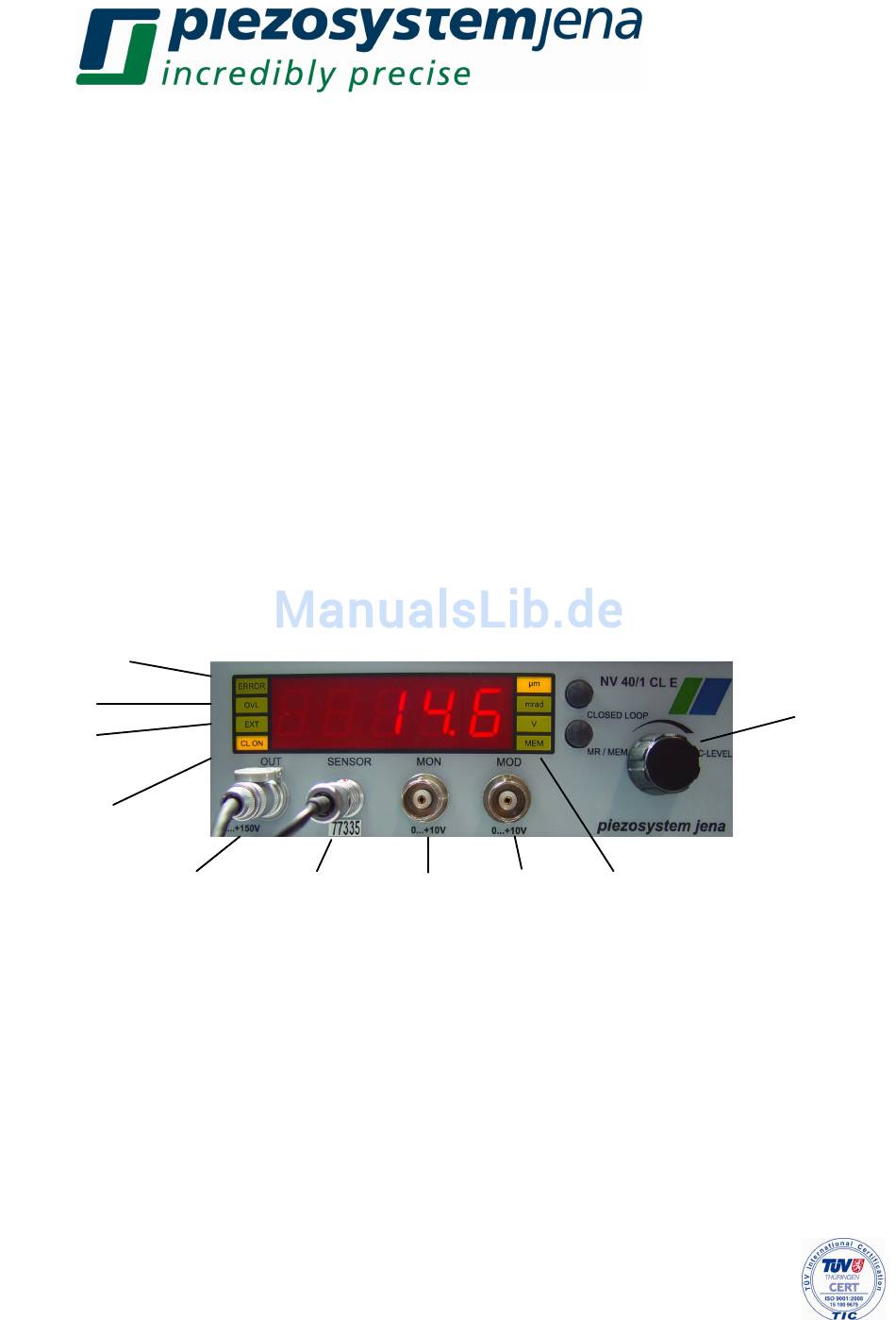

9.4. Bedienung
ERROR
OVL
EXT
CL ON
OUT
Der Aktor wird an die „OUT"-Buchse des Gerätes angeschlossen, das Messsystem
an die Buchse „SENSOR". Mit dem Potentiometer wird die Ausgangsspannung
(Offset, DC-Level) und somit die Ruhelage des Aktors eingestellt.
An der Buchse "MON" gibt das NV40/1CL E ein Spannungssignal zwischen
0 und +10V aus. Dies entspricht der Position des Aktors. Die genaue Zuordnung von
Spannung und Position können Sie dem Kalibrierungsprotokoll entnehmen. An die
Buchse „MOD" (Modulationseingang) kann ein externes Steuersignal im Bereich von
0 bis +10V angelegt werden. Damit sind unter Beachtung der dynamischen
Bandbreite Scanfunktionen realisierbar.
Telefon: +49 (3641) 66880 • Fax: +49 (3641) 668866 • info@piezojena.com • http://www.piezojena.com
13
SENSOR
MON
MOD
MEM
DC-Level
