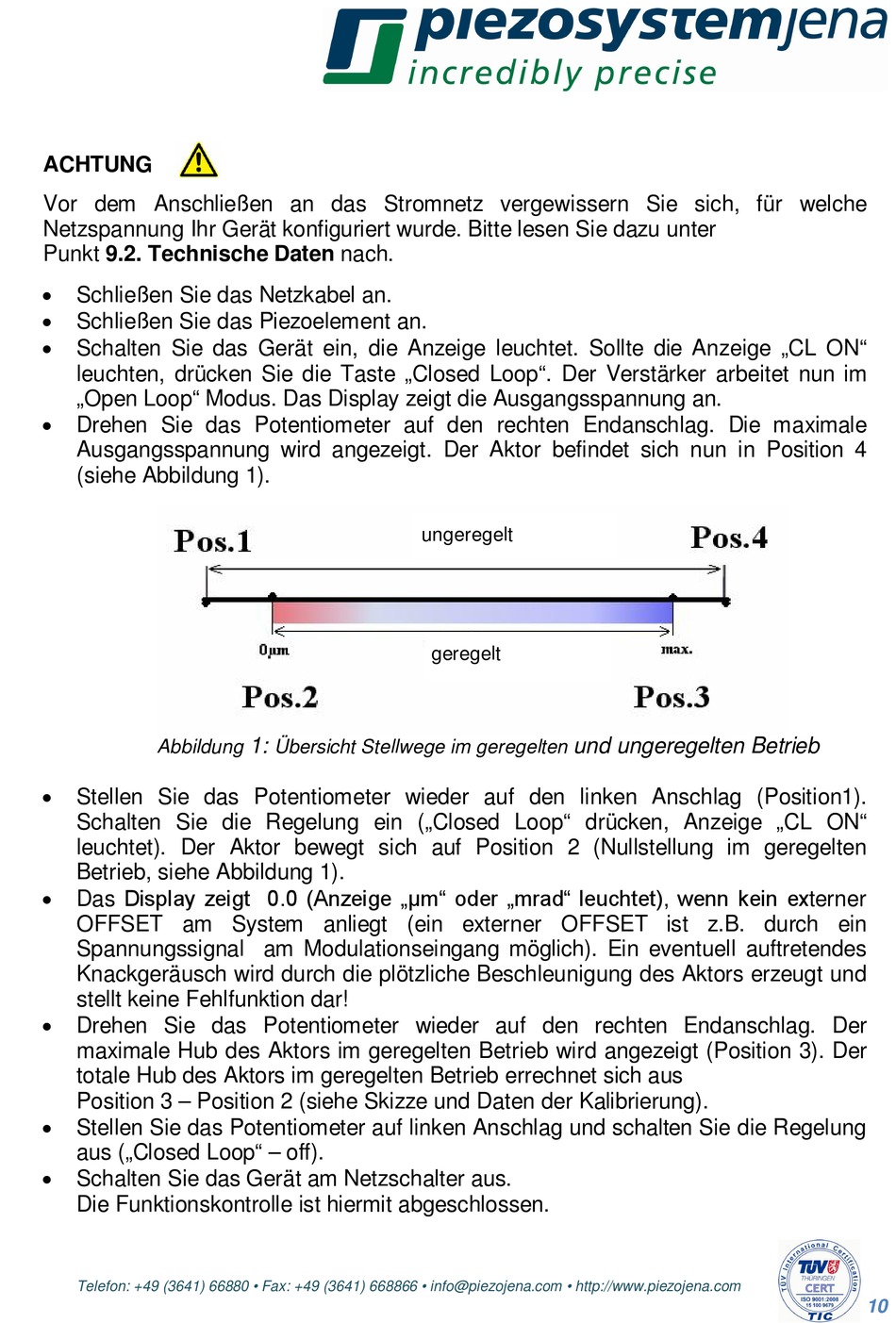

piezosystemjena NV40/1CLE Bedienungsanleitung Seite 11

ACHTUNG
Vor dem Anschließen an das Stromnetz vergewissern Sie sich, für welche
Netzspannung Ihr Gerät konfiguriert wurde. Bitte lesen Sie dazu unter
Punkt 9.2. Technische Daten nach.
Schließen Sie das Netzkabel an.

 Schließen Sie das Piezoelement an.
Schalten Sie das Gerät ein, die Anzeige leuchtet. Sollte die Anzeige „CL ON"

leuchten, drücken Sie die Taste „Closed Loop". Der Verstärker arbeitet nun im
„Open Loop" Modus. Das Display zeigt die Ausgangsspannung an.
 Drehen Sie das Potentiometer auf den rechten Endanschlag. Die maximale
Ausgangsspannung wird angezeigt. Der Aktor befindet sich nun in Position 4
(siehe Abbildung 1).
Abbildung
Stellen Sie das Potentiometer wieder auf den linken Anschlag (Position1).

Schalten Sie die Regelung ein („Closed Loop" drücken, Anzeige „CL ON"
leuchtet). Der Aktor bewegt sich auf Position 2 (Nullstellung im geregelten
Betrieb, siehe Abbildung 1).
Das Display zeigt 0.0 (Anzeige „µm" oder „mrad" leuchtet), wenn kein externer

OFFSET am System anliegt (ein externer OFFSET ist z.B. durch ein
Spannungssignal am Modulationseingang möglich). Ein eventuell auftretendes
Knackgeräusch wird durch die plötzliche Beschleunigung des Aktors erzeugt und
stellt keine Fehlfunktion dar!
 Drehen Sie das Potentiometer wieder auf den rechten Endanschlag. Der
maximale Hub des Aktors im geregelten Betrieb wird angezeigt (Position 3). Der
totale Hub des Aktors im geregelten Betrieb errechnet sich aus
Position 3 – Position 2 (siehe Skizze und Daten der Kalibrierung).
 Stellen Sie das Potentiometer auf linken Anschlag und schalten Sie die Regelung
aus („Closed Loop" – off).
Schalten Sie das Gerät am Netzschalter aus.

Die Funktionskontrolle ist hiermit abgeschlossen.
Telefon: +49 (3641) 66880 • Fax: +49 (3641) 668866 • info@piezojena.com • http://www.piezojena.com
1:
Übersicht Stellwege im geregelten
ungeregelt
geregelt
und ungeregelten Betrieb
