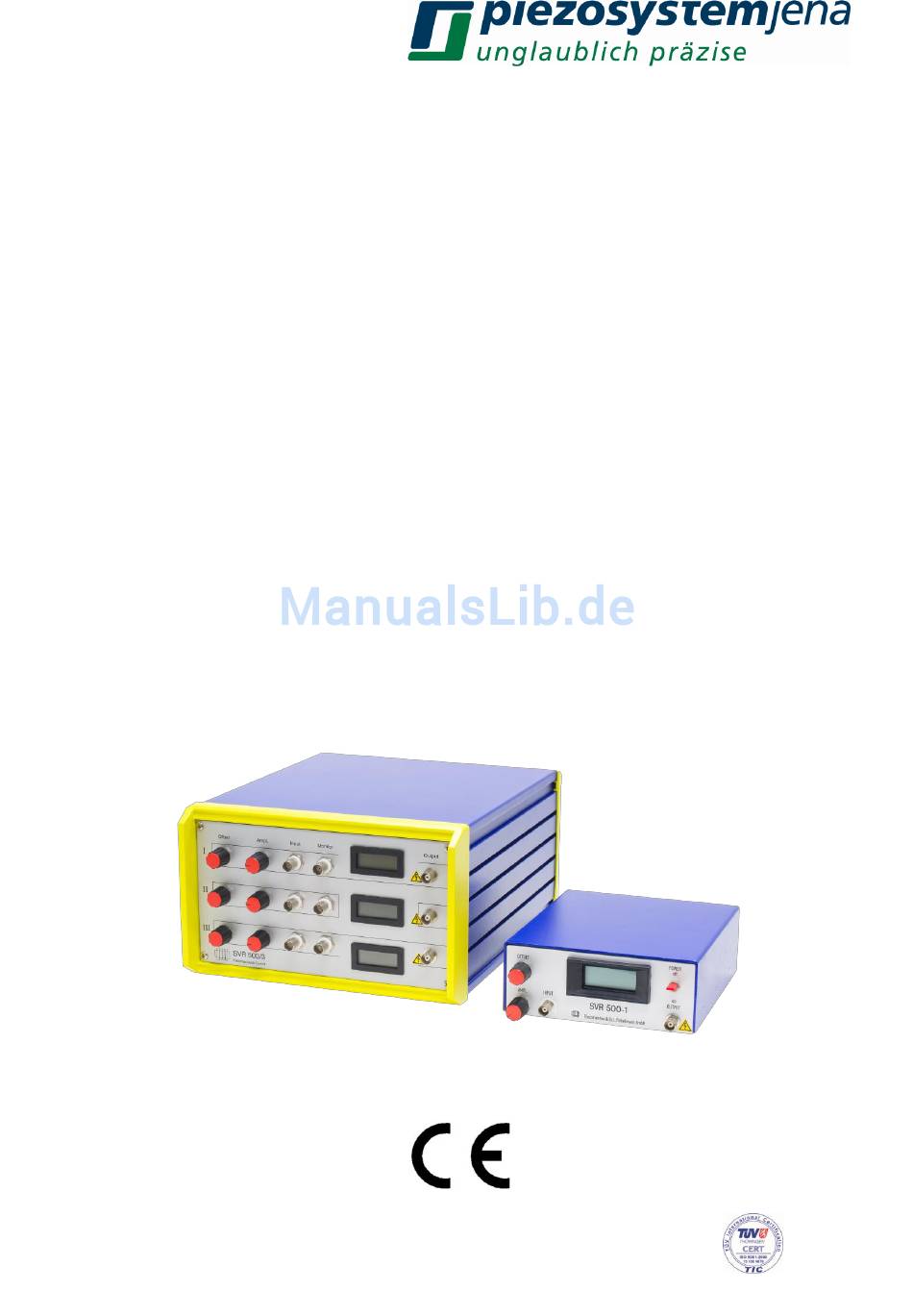

Bedienungsanleitung
Spannungsverstärker
SVR 500/1 und SVR 500/3
instruction manual
voltage amplifier
SVR 500/1 und SVR 500/3
Bitte lesen Sie sorgfältig die Bedienungsanleitung vor dem Einschalten des Gerätes. Beachten Sie
bitte insbesondere die Sicherheitshinweise!
Please read carefully before switching on the power! Please see safety instructions for using
piezoelectric actuators and power supplies!
Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 •
http://www.piezosystem.de/piezocomposite/
1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für piezosystemjena SVR 500/1

Inhaltszusammenfassung für piezosystemjena SVR 500/1

  • Seite 1 Bedienungsanleitung Spannungsverstärker SVR 500/1 und SVR 500/3 instruction manual voltage amplifier SVR 500/1 und SVR 500/3 Bitte lesen Sie sorgfältig die Bedienungsanleitung vor dem Einschalten des Gerätes. Beachten Sie bitte insbesondere die Sicherheitshinweise! Please read carefully before switching on the power! Please see safety instructions for using piezoelectric actuators and power supplies! Geschäftsführer: Dr.
  • Seite 2 Bedienungsanleitung Seite 3 ... 12 (deutsch) instruction manual pages 13 ... 22 (english) Deutsche Version: Letzte Änderung 29.06.2016 von MKr english version: last change 2016-06-29 by MKr Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 • http://www.piezosystem.de/piezocomposite/...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Gegenstand ........................4 Zertifizierung von piezosystem jena ................4 Konformitätserklärung ....................4 Lieferumfang ......................... 5 Allgemeine Hinweise zu Piezocomposite Aktoren und Spannungsverstärkern ..... 5 Sicherheitshinweise ...................... 6 Installation, Stromanschluss ..................7 Betrieb .......................... 7 Pflege und Wartung ...................... 8 Umgebungsbedingungen ....................

  • Seite 4: Gegenstand

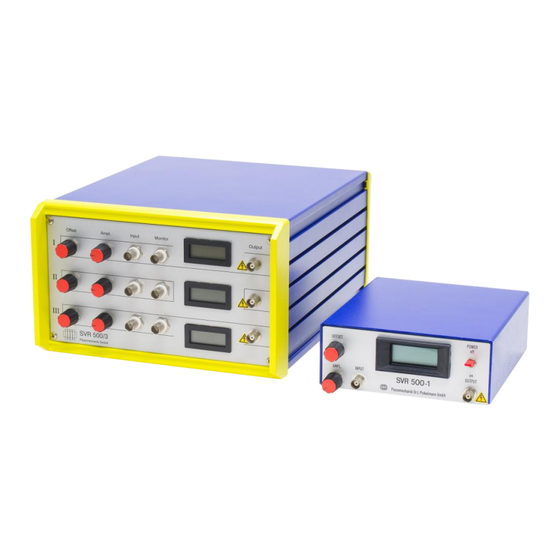

    Gegenstand SVR 500/1 Diese Anleitung beschreibt Piezoverstärker SVR 500/3 piezosystem jena. Die Geräte verfügen über identische technische Daten, sie unterscheiden sich lediglich hinsichtlich der Kanalzahl. Ist eine Unterscheidung zwischen beiden Geräten nicht notwendig lautet die Bezeichnung SVR 500/X. Weiterhin finden Sie Sicherheitshinweise im Umgang mit Piezoelementen. Bei Problemen wenden Sie sich bitte an den Hersteller des Gerätes: piezosystem jena Stockholmer Str.

  • Seite 5: Lieferumfang

    Lieferumfang Bitte prüfen Sie nach Erhalt die Vollständigkeit der Lieferung, bestehend aus:  Piezoverstärker SVR 500/1 oder SVR 500/3  Netzstecker  Bedienungsanleitung Allgemeine Hinweise zu Piezocomposite Aktoren und Spannungsverstärkern  Piezocomposite Aktoren von piezosystem jena werden mit Spannungen bis 1000 V angesteuert. Beachten Sie bitte die Sicherheitsvorschriften beim Umgang mit diesen Span- nungen.

  • Seite 6: Sicherheitshinweise

    ACHTUNG! Trotz mechanischer Vorspannung können Stoßkräfte (z.B. Fallenlassen oder Anstoßen) zu einer Beschädigung eingebauten Keramikelementes führen. Beschädigungen Piezocomposite Aktors aufgrund derartiger Einwirkungen können wir keine Garantie überneh- men. Bitte gehen Sie deshalb sehr sorgfältig mit Ihrem Piezoaktor um. Sicherheitshinweise Symbole: ...

  • Seite 7: Installation, Stromanschluss

    6.1 Installation, Stromanschluss GEFAHR  Greifen Sie niemals mit nassen Händen an den Netzstecker. Es besteht die Gefahr eines elektrischen Schlages.  Nicht in Räumen installieren, in denen leicht entzündliche Substanzen gelagert werden. Kommen leicht entzündliche Substanzen mit elektrischen Bauteilen in Kontakt, besteht die Gefahr von Feuer oder einem elektrischen Schlag.

  • Seite 8: Pflege Und Wartung

     Achten Sie darauf, dass kein Wasser oder entflammbare Flüssigkeiten ins Innere des Gerätes gelangen. Kommen elektrische Bauteile mit diesen Substanzen in Kontakt besteht Feuergefahr und die Gefahr eines elektrischen Schlages. 6.3 Pflege und Wartung ACHTUNG  Schalten Sie das Gerät immer aus und ziehen Sie den Stecker, bevor Sie das äußere Gehäuse reinigen.
  • Seite 9 Geräteabgleich: 1. Legen Sie kein Eingangssignal an den Verstärker und stellen Sie „Offset“ auf 0 V 2. Drehen Sie das Potentiometer „Amplitude“ auf 0 (rechter Anschlag) 3. Legen Sie ein Rechtecksignal 0 V bis +10 V an den Eingang an. Bei ausreichend geringen Frequenzen des Signals von weniger als 1 Hz kann die Ausgangsspannung auch am LC-Display abgelesen werden.

  • Seite 10: Beschreibung Des Piezoverstärkers Svr 500/1 Und Svr 500/3

    „Output“ Diese BNC-Buchse ist der Spannungsausgang des Verstärkers. Die Ausgangspannung beträgt -100 bis +500 V. Beschreibung des Piezoverstärkers SVR 500/1 und SVR 500/3 8.1 Allgemeines Piezocomposite Aktoren dehnen sich bei Anlegen einer Spannung entsprechend der Aktorpolarität aus. Dies ist der häufig praktizierte unipolare Betrieb von Piezocomposite Aktoren. Umgekehrt ziehen sich Piezocomposite Aktoren zusammen, wenn eine Gegenspannung angelegt wird, die aber nur bis ca.

  • Seite 11: Bedienelemente

    8.2 Bedienelemente Frontseite Offset Amplitude LC-Display Offset Netzschalter Spannungs- Modulations Spannungs- Modulations Monitor- Amplitude ausgang eingang ausgang eingang ausgang Rückseite Auf der Rückseite des SVR 500/X befindet sich der Gehäusestecker für die Spannungsversorgung mit integrierter Sicherung. Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 • http://www.piezosystem.de/piezocomposite/...

  • Seite 12: Technische Daten

    8.3 Technische Daten Tabelle 1: Technische Daten Einheit SVR 500/1 SVR 500/3 Ausgang Spannung -100 … +500 DC-Offset Bereich -100 … +500 Verstärkung max. Dauerstrom Signalrauschen ≤1 (abhängig von der Kapazität des Verbrauchers) Stecker Eingang ±5 ohne Dämpfung durch „Ampl.“ Spannungsbereich max. ±20 mit Dämpfung durch „Ampl.“...

  • Seite 13: Ihre Notizen

    Ihre Notizen Geschäftsführer: Dr. Bernt Götz • Telefon 03641/66880 • Fax 03641/668866 • http://www.piezosystem.de/piezocomposite/...
  • Seite 14 Table of contents Introduction ......................... 15 Certification of piezosystem jena ................15 Declaration of conformity .................... 15 Purchased part package ..................... 16 Instructions for using piezo electrical elements and power supplies ......16 Safety instructions ...................... 17 Installation, power supply .................... 18 Operation ........................

  • Seite 15: Introduction

    Introduction This manual describes the piezo amplifiers SVR 500/1 and SVR 500/3 from piezosystem jena. The devices differ only in the number of channels. If a differentiation between the devices is not necessary the designation is SVR 500/X. You will also find additional information regarding piezoelectric products. Definition: All systems from piezosystem jena such as electronics, actuators, and optical systems are called “units”.

  • Seite 16: Purchased Part Package

    Purchased part package Please check the completeness of the delivery after receiving the shipment:  piezo amplifier SVR 500/1 or SVR 500/3  power plug  instruction manual Instructions for using piezo electrical elements and power supplies  Piezocomposite Actuators from piezosystem jena are controlled by voltages up to 1000 V. These values can be quite hazardous.

  • Seite 17: Safety Instructions

    Safety instructions Icons:  RISK OF ELECTRIC SHOCK! Indicates that a risk of electric shock is present and the associated warning should be observed. CAUTION! Refer to your operator’s manual for additional information, such as important operating and maintenance instructions. RISK OF ELECTRIC SHOCK! ...

  • Seite 18: Installation, Power Supply

    6.1 Installation, power supply RISK OF ELECTRIC SHOCK  Do not insert or unplug the power plug with wet hands, as this may result in electrical shock.  Do not install in rooms where flammable substances are stored. If flammable substances come into contact with electrical parts, it could result in fire or electrical shock.

  • Seite 19: Maintenance And Inspection

    6.3 Maintenance and inspection CAUTION!  Before cleaning the exterior casing of the voltage amplifier, turn off the power switch and unplug the power plug. Failure to do so may result in a fire or electrical shock.  Clean the exterior casing using a damp cloth that has been firmly wrung out. Do not use alcohols, benzene, paint thinner or other flammable substances.

  • Seite 20: Description Of The Piezo Amplifier Svr 500/1 And Svr 500/3

    In particular for commissioning and the setting of process parameters it is recommended to use the monitor output. The SVR 500/1 has no monitor output! “Offset” With the potentiometer “Offset” a voltage signal can be generated. With the potentiometer the whole voltage range from -100 to +500 V can be adjusted by hand.

  • Seite 21: User Elements

    8.2 User elements 8.2.1 Front panel Offset Offset power switch LC-display Ampl. voltage modulation Input Ampl. voltage monitor output input output output 8.2.2 Back panel On the back panel of the SVR 500/X there is the housing connector for the power supply with integrated fuse.

  • Seite 22: Technical Data

    8.3 Technical data unit SVR 500/1 SVR 500/3 output voltage -100 … +500 DC-offset range -100 … +500 gain max. output current signal noise ≤1 (depends on the capacitive of the load) plug input ±5 without damping via “Ampl.” voltage range max. ±20 with damping via “Ampl.” input resistance kΩ...

  • Seite 23: Your Notes

    Your notes Director: Dr. Bernt Götz • phone +49 3641/66880 • fax +49 3641/668866 • http://www.piezosystem.com/piezocomposite/...
