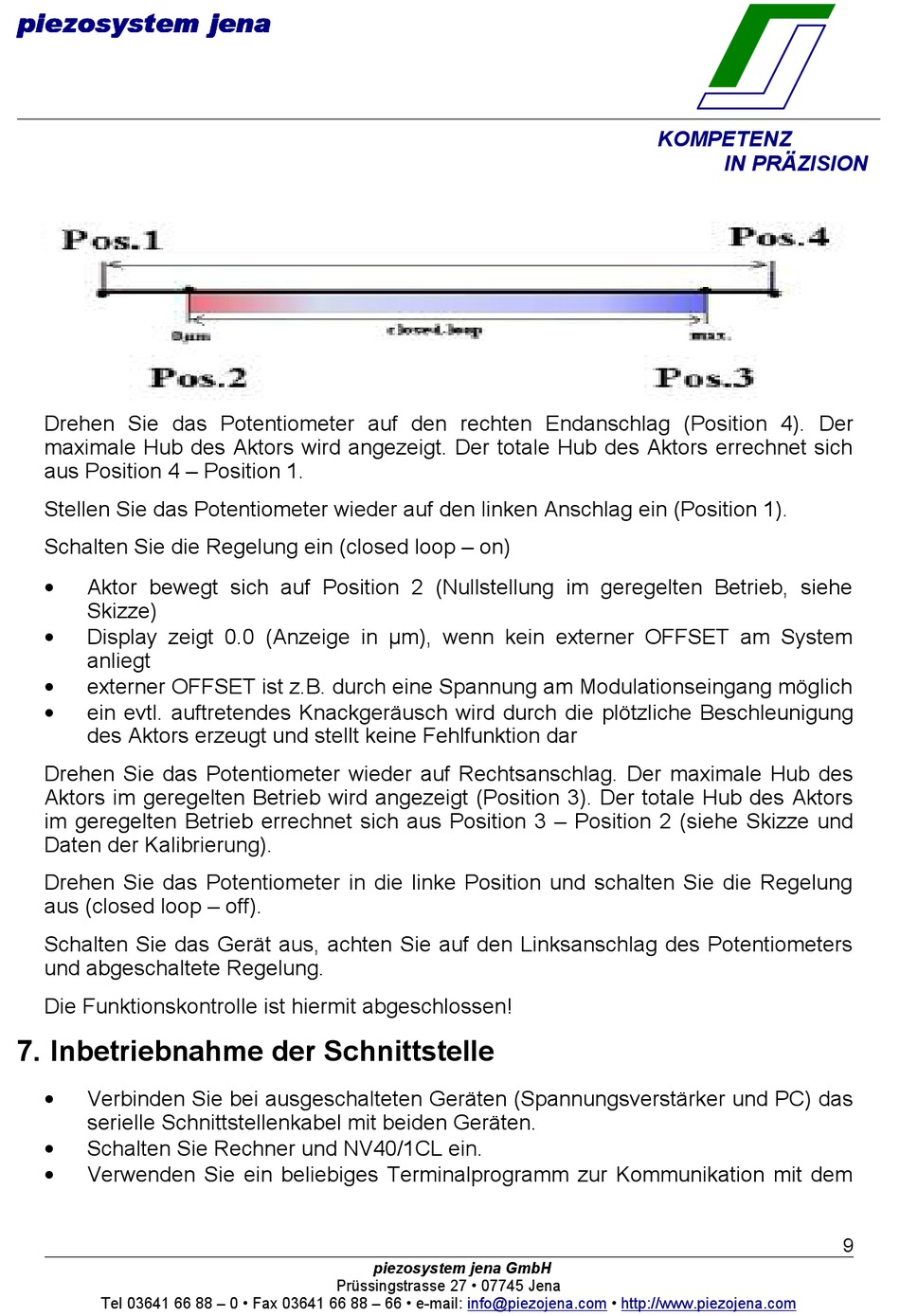

Drehen Sie das Potentiometer auf den rechten Endanschlag (Position 4). Der
maximale Hub des Aktors wird angezeigt. Der totale Hub des Aktors errechnet sich
aus Position 4 – Position 1.
Stellen Sie das Potentiometer wieder auf den linken Anschlag ein (Position 1).
Schalten Sie die Regelung ein (closed loop – on)
•
Aktor bewegt sich auf Position 2 (Nullstellung im geregelten Betrieb, siehe
Skizze)
•
Display zeigt 0.0 (Anzeige in Rm), wenn kein externer OFFSET am System
anliegt
•
externer OFFSET ist z.B. durch eine Spannung am Modulationseingang möglich
•
ein evtl. auftretendes Knackgeräusch wird durch die plötzliche Beschleunigung
des Aktors erzeugt und stellt keine Fehlfunktion dar
Drehen Sie das Potentiometer wieder auf Rechtsanschlag. Der maximale Hub des
Aktors im geregelten Betrieb wird angezeigt (Position 3). Der totale Hub des Aktors
im geregelten Betrieb errechnet sich aus Position 3 – Position 2 (siehe Skizze und
Daten der Kalibrierung).
Drehen Sie das Potentiometer in die linke Position und schalten Sie die Regelung
aus (closed loop – off).
Schalten Sie das Gerät aus, achten Sie auf den Linksanschlag des Potentiometers
und abgeschaltete Regelung.
Die Funktionskontrolle ist hiermit abgeschlossen!

7. Inbetriebnahme der Schnittstelle

•
Verbinden Sie bei ausgeschalteten Geräten (Spannungsverstärker und PC) das
serielle Schnittstellenkabel mit beiden Geräten.
•
Schalten Sie Rechner und NV40/1CL ein.
•
Verwenden Sie ein beliebiges Terminalprogramm zur Kommunikation mit dem
