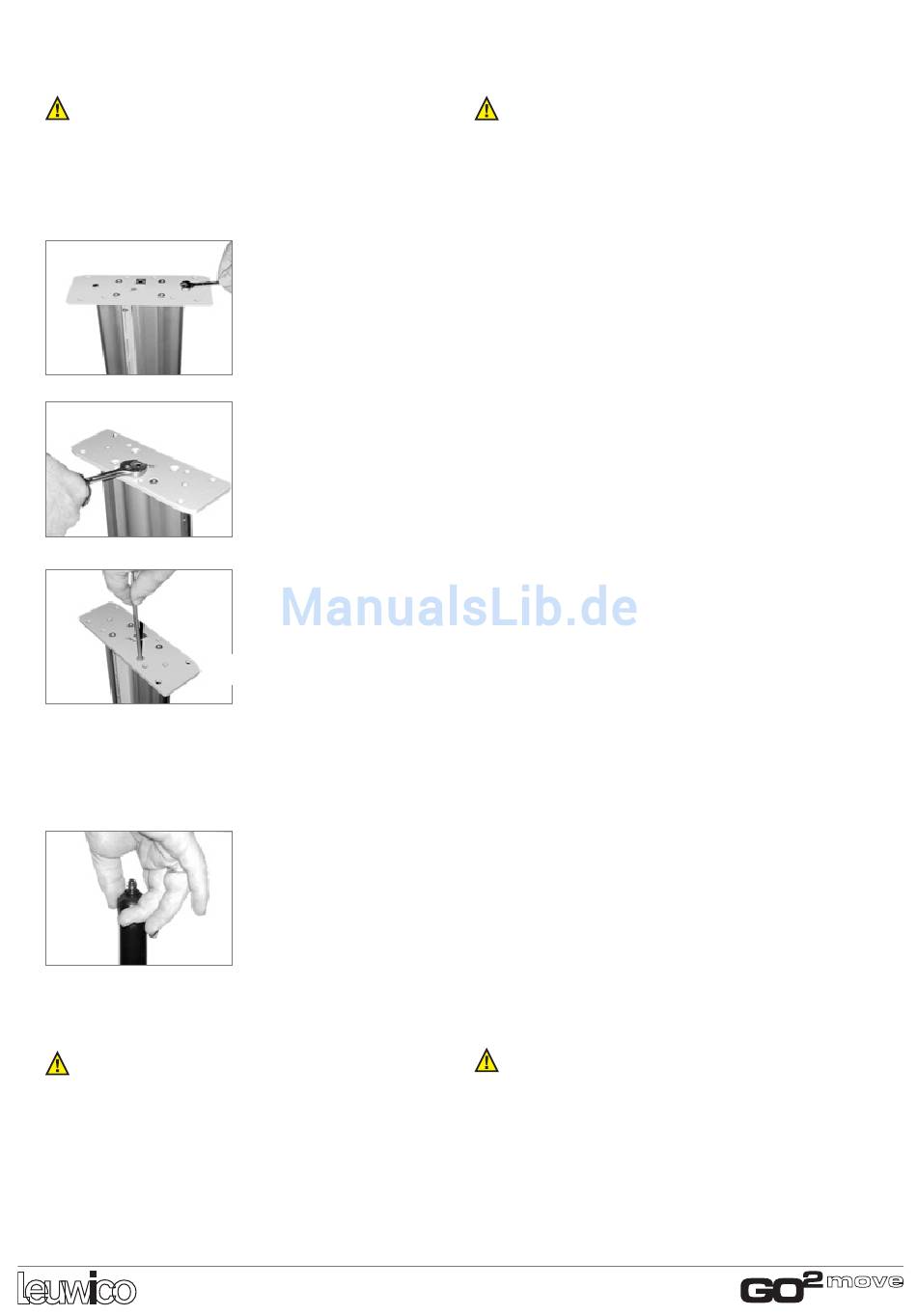

AUSTAUSCH GASFEDER |
Die Tischplatte muss sich aufgrund der Verletzungs-
gefahr durch gespannte Gasfedern in oberster Position
befinden!
01 Demontage der Tischplatte: vgl Seite 14 (komplett ausführen)
05 Säulen durch Betätigung der Handauslösung oder des Bedie-
nelementes der elektrischen Verstellung ca 20 cm nach unten
fahren und arretieren
07 Säulen durch Betätigung der Handauslösung oder des
Bedienelementes der elektrischen Verstellung wieder nach oben
fahren
Achtung: Säule fährt evtl. stoßartig nach unten!
08 Stabilisierungsplatte wieder mit Senkschrauben Torx25
aufschrauben (siehe 04)
Vierkantmutter auf die Gasfeder handfest aufdrehen und
entsprechend der Aussparung in der Plattenauflage ausrichten
(siehe 03)
*Genaue Bezeichnung des Montagematerials siehe S 32 |
REPLACEMENT GAS SPRING
02 2 Sechskant-Einstellschrauben SW8 (für
die unteren Führungsrollen) lösen und heraus-
nehmen
03 Nur bei Tischen mit Handverstellung:
Vierkantmutter SW13 lösen und abnehmen
04 4 Senkschrauben Antrieb Torx25 lösen und
herausnehmen, anschließend Stabilisierungs-
platte entfernen
Stabilisierungsplatte
stabilizing plate
06 Gasfeder gegen den Uhrzeigersinn heraus-
drehen und durch eine neue ersetzen
*Exact description of the assembly material see page 32
The desktop has to be in the uppermost position be-
cause of the risk of injury by the tensed gas springs!
01 Demounting of the desktop: see page 14 (carry out comple-
tely)
02 Loose 2 hexagon adjusting screws SW8 (for
the lower guide rolls) and take them out
03 Only for desks with manual adjustment:
Loose the square nut SW13 and take it off
04 Loose 4 counter sunk screws actuation
Torx25 and take them out
Then remove the stabilizing plate
05 Move the columns about 20 cm downwards by using the ma-
nual control or the operational control of the electrical adjustment
and fix the position.
06 Unscrew the gas spring counterclockwise
and replace it by a new one
07 Move the columns again upwards by using the manual control
or the operational control of the electrical adjustment
Attention: Column might move down impulsively!
08 Screw the stabilizing plate again on the profile with counter
sunk screws Torx25 (see 04)
Turn the square nut hand-screwed at the gas spring and justify it
according to the cut-out in the desktop support (see 03)
