BEDIENUNG MANUELL VERSTELLBARER TISCHE |
MANUAL HEIGHT ADJUSTMENT
Gewichtsklassen |
weight groups
H1: Handverstellung,
kein Gewichtsausgleich
(nur voreingestellter Lastausgleich)
H2: Handverstellung mit
Gewichtsausgleich (optional)
ca 175 Kurbelumdrehungen von Einstellung
minimaler zu maximaler Vorspannung
• Um bei jeder Tischbelastung im Bereich von 0 bis 40 kg eine
komfortable Höhenverstellung zu ermöglichen, kann ein
Verstellmechanismus mit Hilfe einer Kurbelverstellung auf die
jeweilige Lastsituation angepaßt werden
• Es ist darauf zu achten, dass der manuell einzustellende Ge-
wichtsausgleich immer der aktuellen Tischbelastung angepasst
wird
• Die Gewichtsklasse ist dem Typenschild zu entnehmen
Bei zu stark vorgespanntem Gewichtsausgleich fährt die
Tischplatte bei Betätigung der Handauslösung katapultartig
nach oben!
Bei zu gering vorgespanntem Gewichtsausgleich fällt die
Tischplatte bei Betätigung der Handauslösung nach unten!

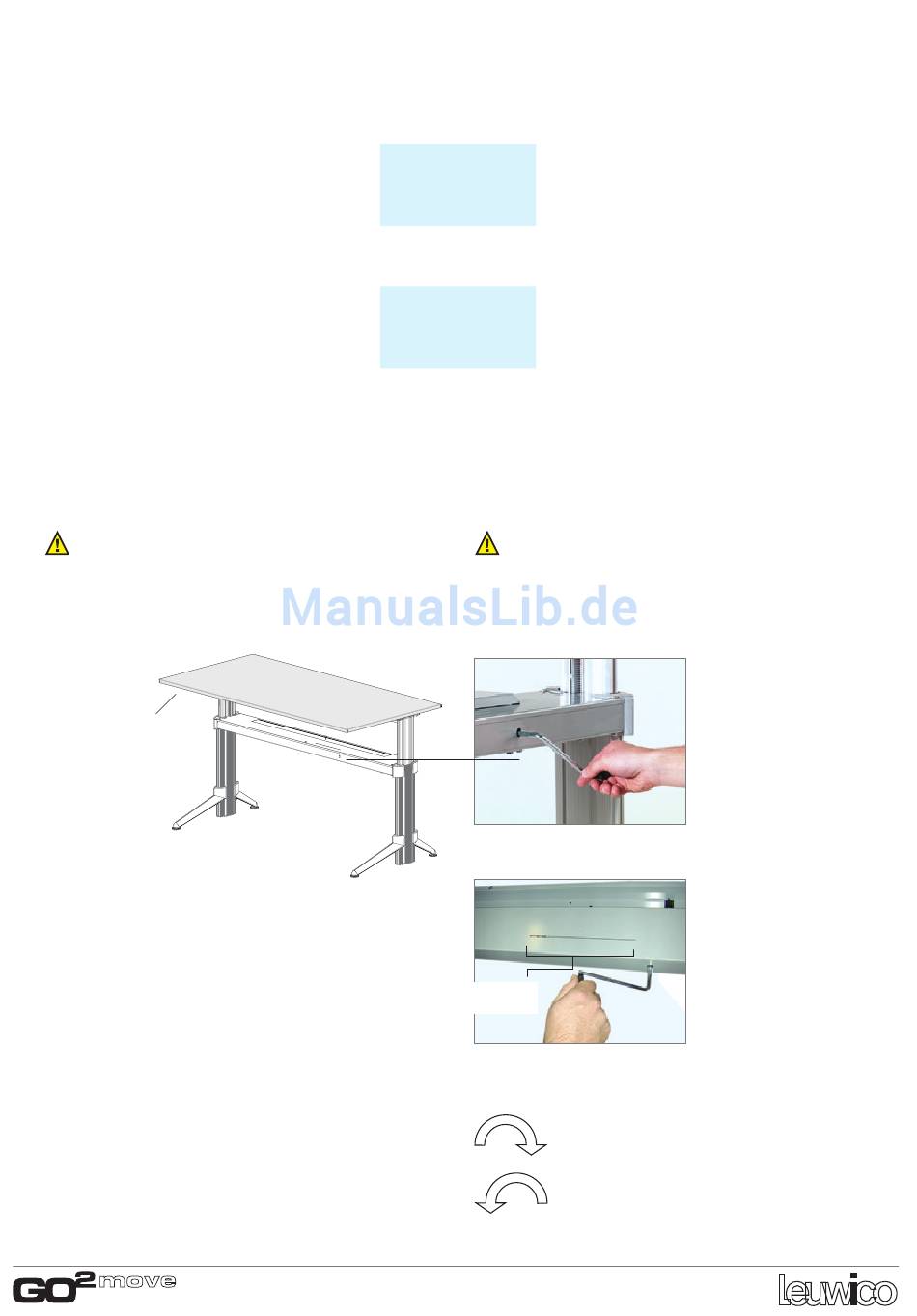

Kurbel wird links
unter der Tischplatte
aufbewahrt
The handle is fixed
on the left hand
side underneath the
work top
OPERATING OF DESKS WITH
3 Gewichtsklassen
3 weight groups:
H1:
0 - 15 kg
H1-Z1:
15 - 30 kg
H1-Z2:
30 - 45 kg
3 Gewichtsklassen
3 weight groups:
H2:
0 - 40 kg
H2-Z3:
20 - 60 kg
H2-Z4:
40 - 80 kg
• In order to provide a comfortable height adjustment for
a weight-loading range from 0 to 40 kg the adjustment
mechanism can be adapted to each load by a crank handle
adjustment
• The handle-operated weight compensation for desks with
manual height adjustment must be adapted to the actual load-
bearing of the desk
• You will find the weight class on the type plate.
If the tension of the weight compensation is too strong
the desktop will shoot up when using the manual release.
If the tension of the weight compensation is too low the
desktop will fall downwards when using the manual release.
stop
min
Sichtschlitz
viewing slot
9
H1: manual height adjustment,
without weight compensation
(preset load compensation only)
H2: manual height adjustment with
weight compensation (optional)
Approx 175 turns of the crank handle from
minimum to maximum preload
Kurbel in das Innensechskant
an der Quertraverse stecken
Put the handle into the hexa-
gon socket at the cross rail
Drehen im Uhrzeigersinn =
mehr Gewicht,
Drehen gegen den Uhrzeiger-
sinn = weniger Gewicht
stop
Der Endanschlag ist jeweils
max
deutlich spürbar, dann nicht in
diese Richtung weiterdrehen!
Clockwise rotation =
more weight
Counter clockwise rotation =
less weight
The end stop for both direc-
tions is clearly noticeable
Please do not turn beyond
this point!
spannen
tense
entspannen
release
