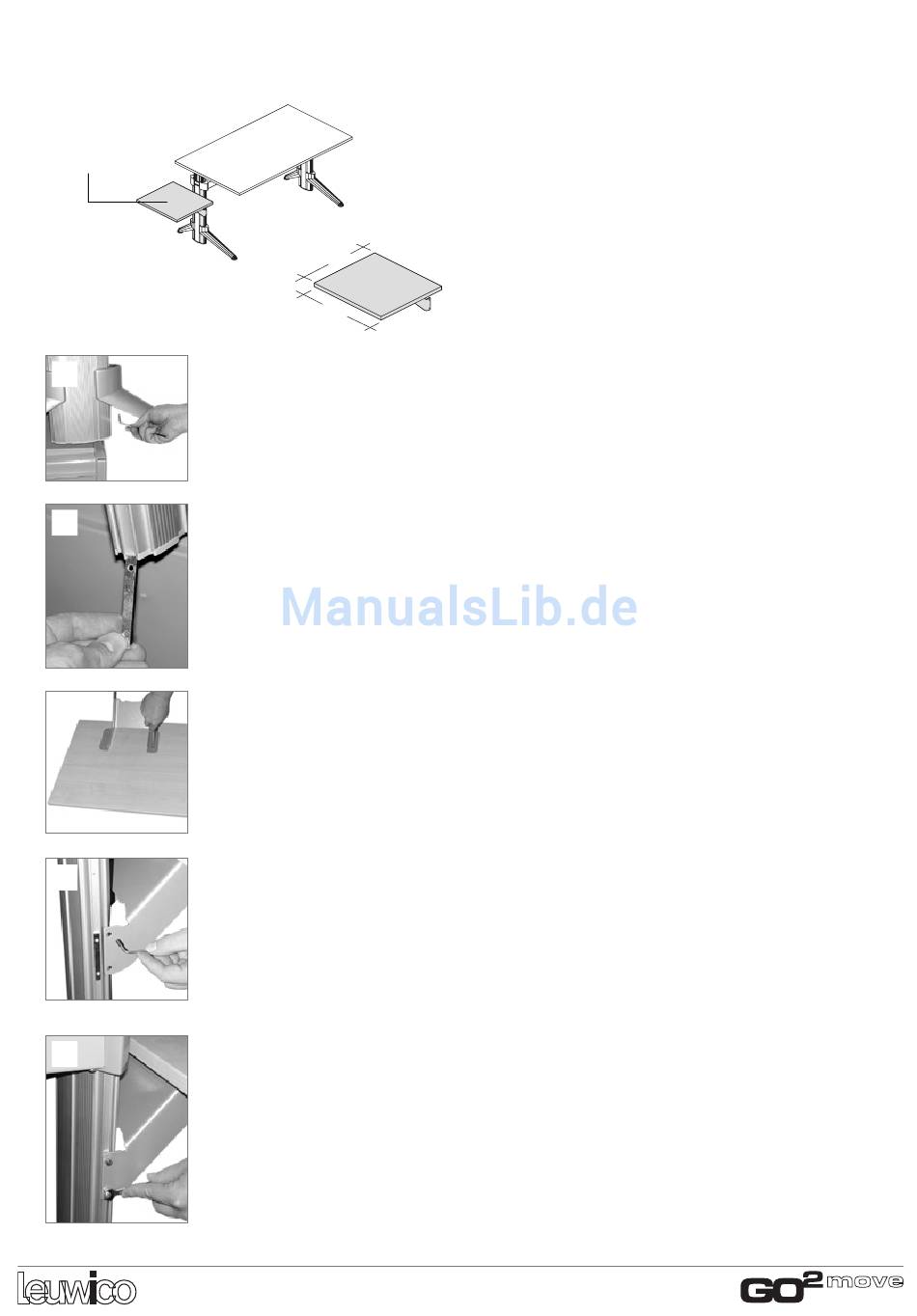

MONTAGE DRUCKERBORD |
Druckerbord
Printer shelf
01
02
03
04
05
*Genaue Bezeichnung des Montagematerials siehe S 32 |
MOUNTING OF PRINTER SHELF
45
50
Fußausleger vorne und hinten demontieren:
• montierte Arbeitshöhe merken!
• Seitenteil anheben
• Innensechskantschrauben mit 2-3 Umdre-
hungen (bis der 2 Widerstand überwunden
ist) lockern
• Fußausleger nach unten herausschieben
Gewindeschlitten in die Nuten der Längsseiten
vorne und hinten einführen und Fußausleger in
entsprechender Höhe wieder festklemmen
Haltewinkel auf vorgebohrtem Druckerbord mit
Schrauben (Pos 8* für Spanplatten bzw Pos 9
für Kompaktplatten) fixieren.
Druckerbord über das Beinprofil führen und in
Gewindeschlitten mit je 2 Gewindestifte (Pos
2) befestigen, Schrauben jedoch noch nicht
festziehen!
Druckerbord in gewünschter Höhe positionieren
und Gewindestifte jetzt festziehen
Mit je 2 Hutmuttern (Pos 3) kontern
*Exact description of the assembly material see page 32
Falls Gewindeschlitten bereits werksseitig montiert,
weiter mit 03
If the sledges have already been assembled, continue
with 03
Disassemble the front and rear extension feet:
• note the assembled working height!
• lift the side part up
• loosen the Allen screws with 2-3 turns (until
overcoming the second resistance)
• remove the extension feet by shifting them
downwards
Insert the sledges into the grooves of the long
sides at the front and back and refix the exten-
sion feet in the corresponding height
Fix the fixing angle on the premounted printer
shelf with screws (pos 8* for chipboard tops,
pos 9 for solid core laminated tops)
Put the printer shelf over the leg profile and
fix it in the sledges with 2 threaded pins each
(pos2) Do not tighten the screws yet!
Position the printer shelf in the requested height
and fix the threaded pin.
Secure it with 2 cap nuts
(pos 3) each
16
