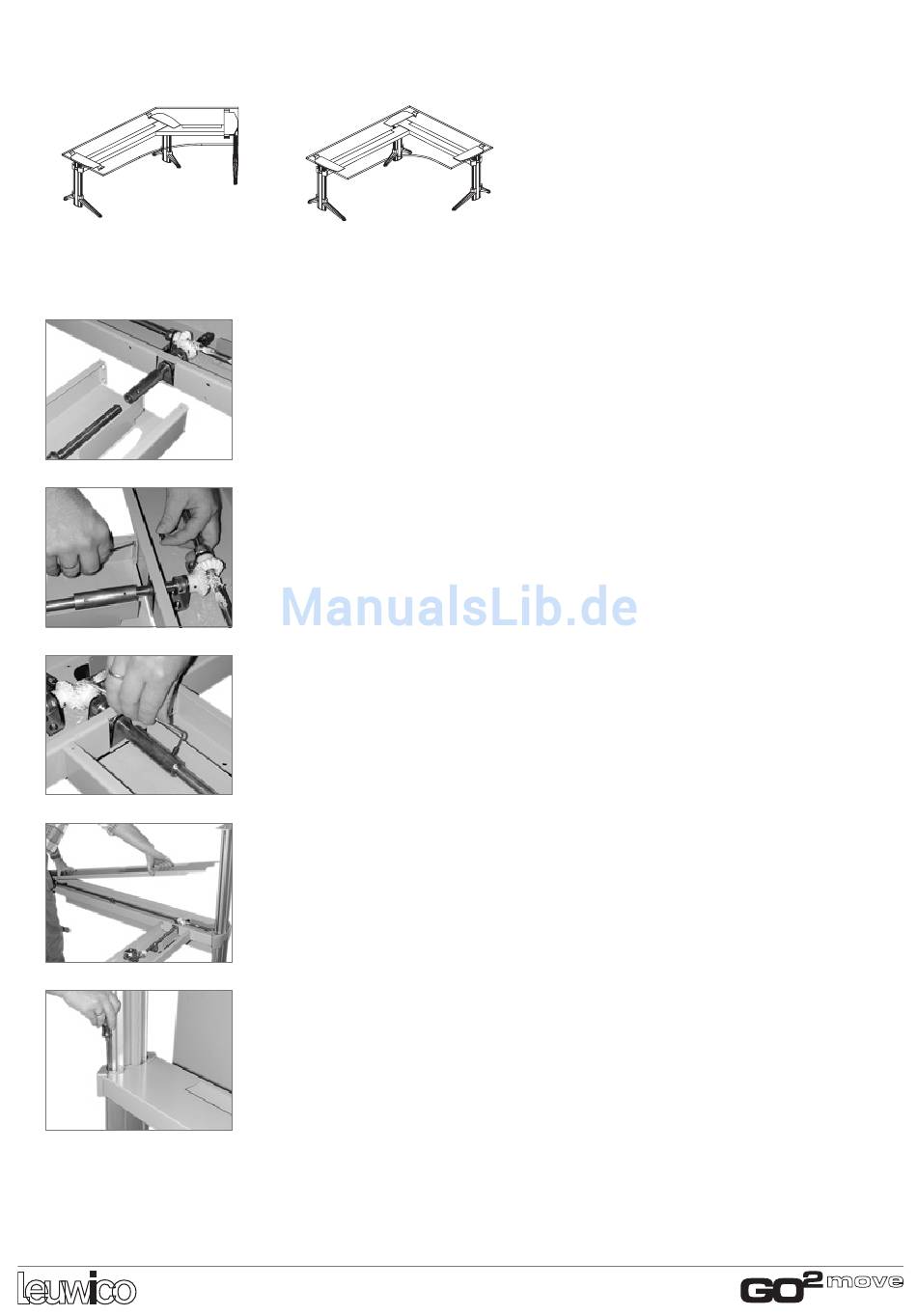

TISCHGESTELL MIT 3 SÄULEN |
*Genaue Bezeichnung des Montagematerials siehe S 32 |
DESK FRAME WITH 3 COLUMNS
Die beiden Traversenteile am Wellenadapter
zusammenstecken
Gestellteile mit 4x Schrauben (Pos 13*) und 4x
Muttern (Pos 14) mit Innensechskantschlüssel
SW3 und Schraubenschlüssel SW8 verbinden
Gleichlaufwelle und Wellenadapter durch
Einschrauben des Gewindestiftes (Pos 15) mit
einem Innensechskantschlüssel SW3 gegen
Verdrehen sichern
Wichtig
Die gelben Markierungen auf Welle und Adapter
müssen fluchten!
Auflegen der Traversenabdeckungen und...
mit Schrauben (Pos 16) im Aluminium-Guss-
teil und in der Blechtraverse fixieren.
*Exact description of the assembly material see page 32
Put both rail parts together at the mandrel
adapter
Connect the frame parts with 4x screws (pos
13*) and 4x nuts (pos 14) with an allen wrench
SW3 and with a screw wrench SW8
Insure the synchronous mandrel and the
mandrel adapter against turning by bolting the
threaded pin (pos 15) with a allen wrench SW3
Important
The yellow marks at the mandrel and adapter
must be aligned
Place the cross rail cover on the cross rail and
...fix it with screws (pos. 16) in the aluminium
casting and with screws (pos 17) in the metal
cross rail
