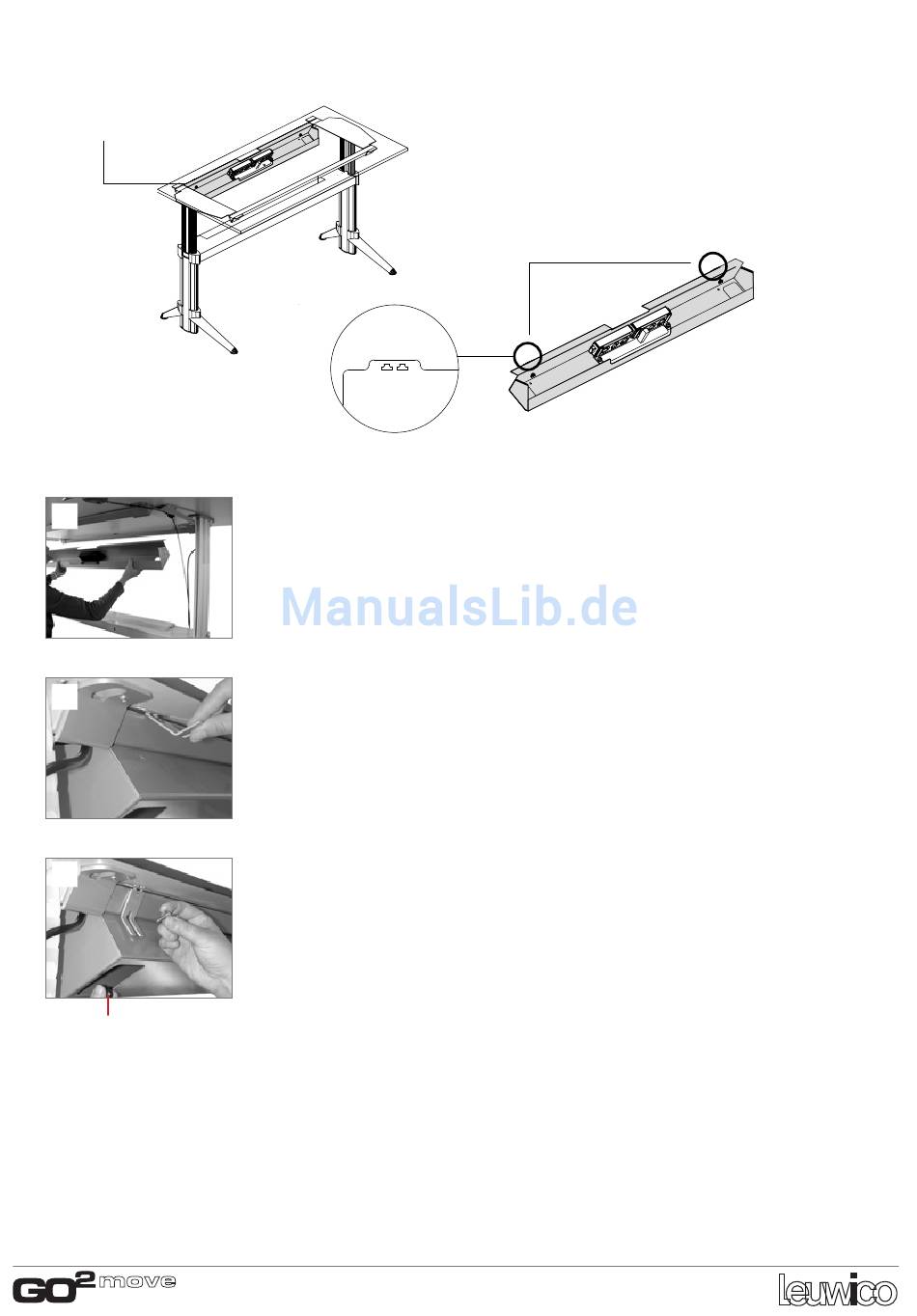

MONTAGE KABELWANNE |
Kabelwanne
cable tray
01
02
03
Rändelmutter innen!
Knurled nut inside!
MOUNTING OF CABLE TRAY
Kabelwanne von vorne über das hintere Dreik-
antrohr schieben
Von der Rückseite des Arbeitstisches aus 2
Montagewinkel in die T-Ausschnitte der Kabel-
wanne einführen
und an die Kabelwanne anlegen
Jeweils 1 Flachrundschraube (Pos 11*) und 1
Rändelmutter (Pos 12) wie gezeigt montieren
Die Kabelwanne wird durch Festziehen der
beiden Rändelmuttern an das Dreikantrohr
geklemmt
*Genaue Bezeichnung des Montagematerials siehe S 32 |
Position T-Ausschnitte
Position T-cut-outs
Put the cable tray from the front over the
triangular tube
Put 2 mounting angles from the back of the
workstation into the T-cut-outs of the cable
tray
...and fix them at the cable tray.
Install each with 1 cup neck bolt (Pos 11*) and
1 knurl nut (Pos 12) as shown The cable tray
gets fixed to the triangular tube by tightening
both knurl nuts
*Exact description of the assembly material see page 32
19
