In der Anzeige des seriellen Dekodierens wird das höchstwertige Bit unabhängig von der
H I N WE I S
eingestellten Bitfolge immer links angezeigt.
UART/RS232-Triggern
Informationen zur Konfiguration des Oszilloskops für die Erfassung von
UART/RS232-Signalen finden Sie unter
Seite 603.
Um auf ein UART (Universal Asynchronous Receiver/Transmitter)-Signal zu
triggern, verbinden Sie das Oszilloskop mit den Rx- und Tx-Leitungen und richten
Sie eine Triggerbedingung ein. RS232 (empfohlener Standard 232) ist ein Beispiel
eines UART-Protokolls.

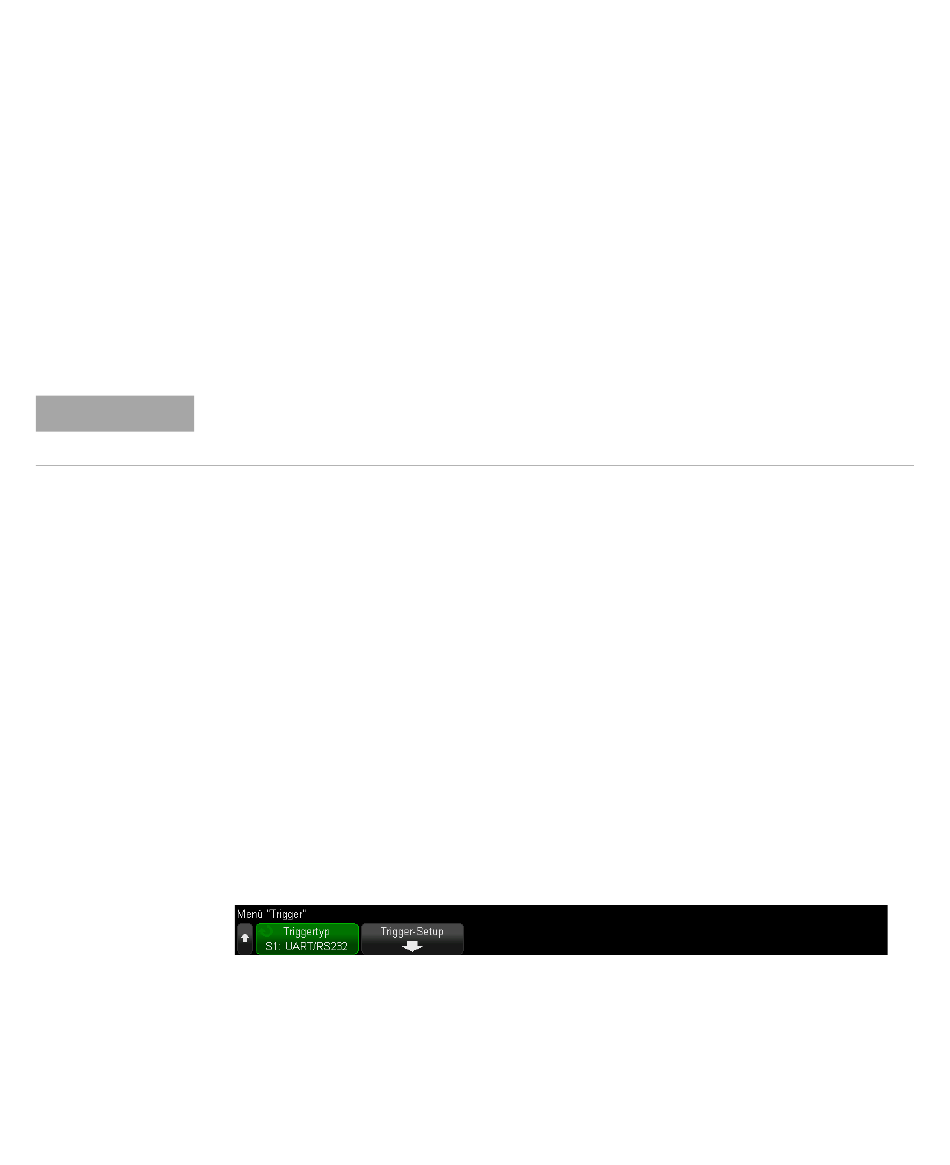

1 Drücken Sie [Trigger] Trigger.
2 Drücken Sie im Menü Trigger den Softkey Trigger. Wählen Sie anschließend mit
3 Drücken Sie den Softkey Trigger-Setup, um das Menü
Keysight InfiniiVision 6000 X-Series Oszilloskope Benutzerhandbuch
Ist die gewünschte Baudrate nicht aufgelistet, wählen Sie Benutzerdefiniert im
Softkey Baud und dann die gewünschte Baudrate mithilfe des Softkeys
Ben.-Baud. Sie können eine UART-Baudrate von 100 Bit/Sek. bis
8,0000 Mb/s festlegen.
d Polarität — Wählen Sie Inaktiv niedrig oder Inaktiv hoch zur Anpassung an
den Status des getesteten Geräts, wenn inaktiv. Wählen Sie für RS232
Inaktiv niedrig .
e Bitfolge — Wählen Sie aus, ob das höchstwertige Bit (MSB) oder
niederwertigste Bit (LSB) im Signal des Messobjekts auf das Startbit folgen
soll. Wählen Sie für RS232 LSB.
dem Eingabedrehknopf den seriellen Steckplatz (Seriell 1 oder Seriell 2) aus, an
dem die UART-RS232-Signale dekodiert werden.
UART/RS232-Trigger-Setup zu öffnen.
UART/RS232 Triggerung und serielles Dekodieren
"Setup für UART/RS232-Signale"
35
auf
605
