• Langsamer Kanal – Kurze serielle Meldung:

• Langsamer Kanal – Erweiterte serielle Meldung:

Keysight InfiniiVision 6000 X-Series Oszilloskope Benutzerhandbuch

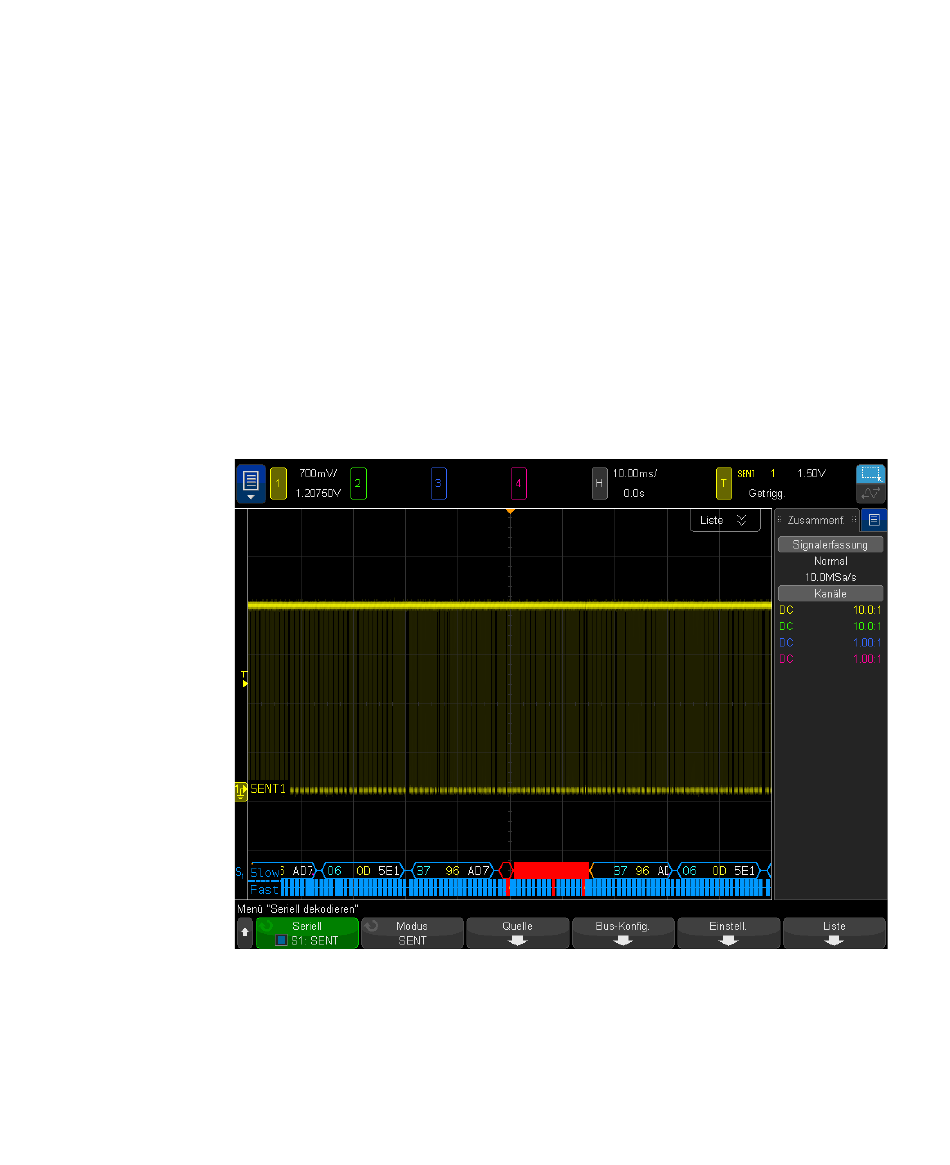

"Schnelle Signale", "Schnell + Kurz seriell", oder "Schnell + Erweitert seriell"

Formate — Bei Aktivierung schneller Signale werden die Signale wie folgt

dargestellt:

S1:<Wert>;S2:<Wert>.

Unbenutzte Halbbytes werden nicht angezeigt (Beispiel: wenn das 6.

Halbbyte eine invertierte Kopie des 1. Halbbytes ist).

CRC Halbbyte - (blau bei Gültigkeit, rot bei Fehlererkennung) (4 Bits)

Meldungs-ID (gelb) (4 Bits).

Datenbyte (weiß) (8 Bits).

CRC - (blau bei Gültigkeit, rot bei Fehlererkennung) (4 Bits)

CRC (blau wenn gütig, orange bei Meldungsende außerhalb des

Bildschirms, rot bei Fehlererkennung) (6 Bits).

Meldungs-ID (gelb) (4 oder 8 Bits).

SENT-Triggerung und serielle Dekodierung
