Trigger
3 Drücken Sie den Softkey Einst. und wählen Sie anschließend mit dem Softkey
Norm die gewünschte TV-Norm.
4 Drücken Sie den Softkey Modus und wählen Sie Teilbild1 oder Teilbild2 aus.
Das Triggersystem identifiziert das Teilbild anhand des Beginns des
Vertikal-Synchronisationsimpulses. Diese Definition eines Teilbildes berücksichtigt
jedoch nicht die Phase des Referenz-Hilfsträgers. Wenn Teilbild1 gewählt wurde,
findet das Triggersystem alle Teilbilder, bei denen der
Vertikal-Synchronisationsimpuls in Zeile 4 beginnt. Bei einem NTSC-Signal
triggert das Oszilloskop abwechselnd auf die Farbteilbilder 1 und 3 (siehe
nachfolgende Abbildung). Mit dieser Konfiguration können Sie die Hüllkurve des
Referenz-Hilfsträgers messen.

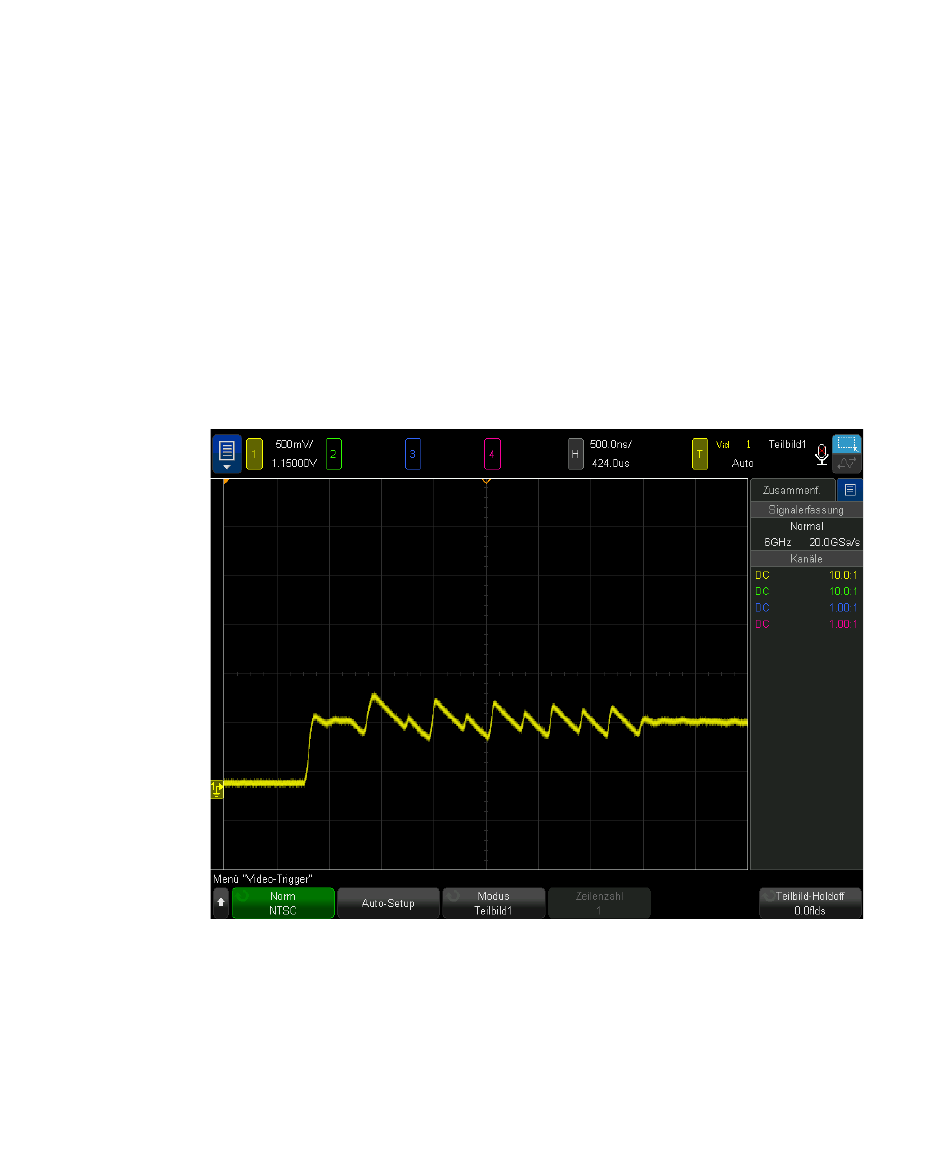

Abbildung 33 Abwechselnde Triggerung auf die Farbteilbilder 1 und 3
