8 Wenn die Dekodierung/Triggerung einer schnellen Kanalmeldung ausgewählt
Keysight InfiniiVision 6000 X-Series Oszilloskope Benutzerhandbuch
Ihre Auswahl wird sowohl für die Auflister- als auch die
Dekodierungszeilen-Anzeigen verwendet.
Wenn die Transferfunktion ausgewählt ist (für Meldungsformate, die schnelle
Signale beinhalten), zeigen Signale des schnellen Kanals einen berechneten
physikalischen Wert auf Grundlage des angegebenen Multiplikators und
Offset an (unter dem Softkey Schnelle Signale):
• PhysicalValue = (Multiplikator * SignalValueAsUnsignedInteger) + Offset
Bei Auswahl von Transferfunktion werden die Informationen für CRC und
langsamen Kanal hexadezimal dargestellt.

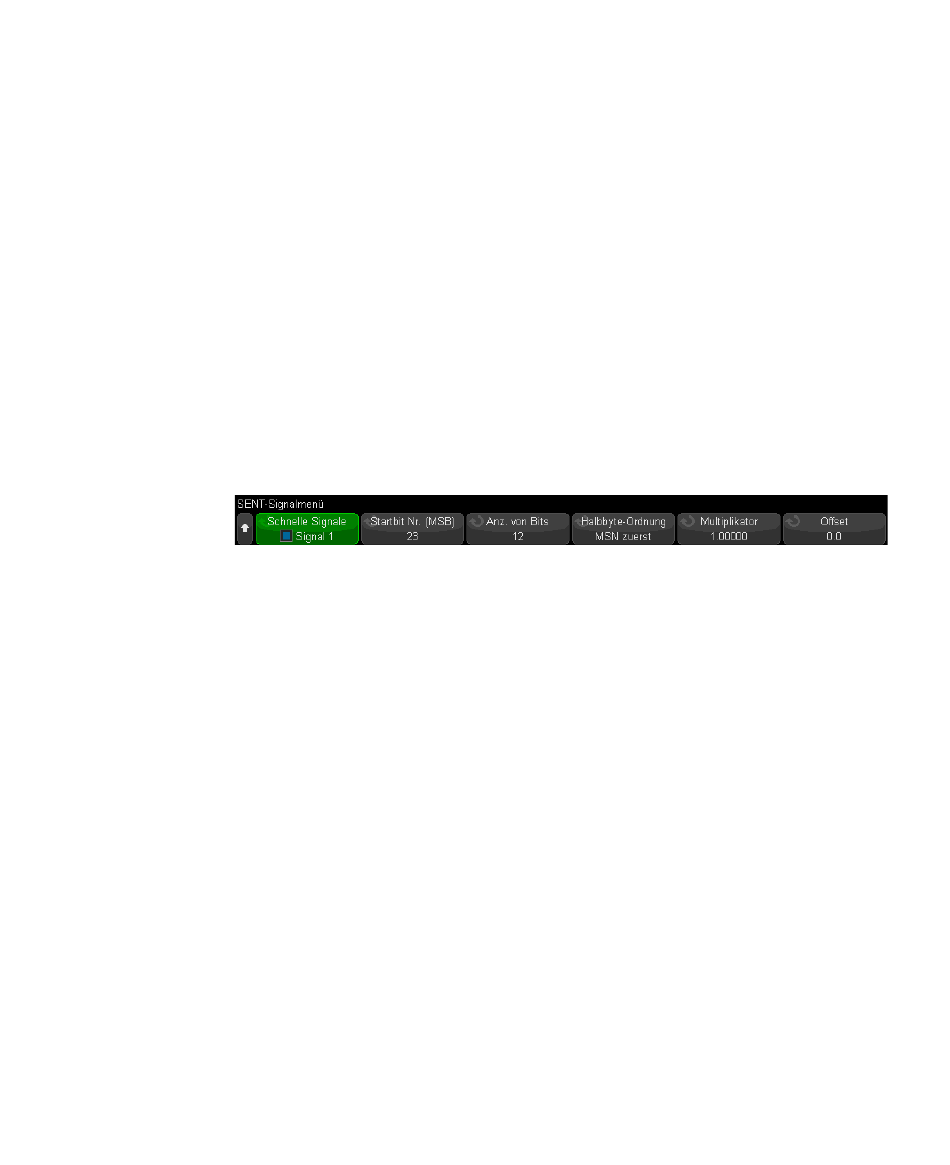

ist, drücken Sie den Softkey Schnelle Signale, um das SENT-Signalmenü zu
öffnen. Hier definieren und bestimmen Sie die Anzeige von bis zu sechs
schnellen Signalen.
a Drücken Sie den Softkey Schnelle Signale und verwenden Sie den
Eingabedrehknopf, um das zu definierende schnelle Signal anzugeben.
Sobald ein schnelles Signal ausgewählt ist, drücken Sie den Softkey erneut,
um die Dekodierung für dieses Signal zu aktivieren oder deaktivieren.
b Drücken Sie den Softkey Startbit Nr. (MSB), um das Startbit für das
ausgewählte Signal anzugeben.
c Drücken Sie den Softkey Anz. von Bits, um die Anzahl der Bits im
ausgewählten Signal anzugeben.
d Drücken Sie den Softkey Halbbyte-Ordnung, um die Halbbyte-Reihenfolge so
festzulegen, dass entweder das höchstwertige (most significant - MSN) oder
niederwertigste Halbbyte (least significant - LSN) an erster Stelle steht.
e Wenn die Anzeigemodus-Einstellung Transferfunktion lautet (siehe das
SENT-Einstellungsmenü), drücken Sie die Softkeys Multiplikator oder Offset
und drehen dann am Eingabedrehknopf (oder drücken den Softkey erneut
und verwenden ein Tastaturdialogfeld), um den Wert anzugeben.
Die Multiplikator- und Offset-Werte werden bei der Berechnung eines
physischen Werts verwendet, der für das schnelle Signal verwendet wird:
• PhysicalValue = (Multiplikator * SignalValueAsUnsignedInteger) + Offset
