21
Wellenformgenerator
Modulierte Wellenformen sind am Ausgang WaveGen1 verfügbar.
So aktivieren und konfigurieren Sie die Modulation für den Wellenformgenerator:
1 Falls das Menü Wellenformgenerator aktuell nicht in den Softkeys des
2 Drücken Sie im Menü Wellenformgenerator den Softkey Einstell..
3 Drücken Sie im Menü Wellenformgeneratoreinstellungen den Softkey

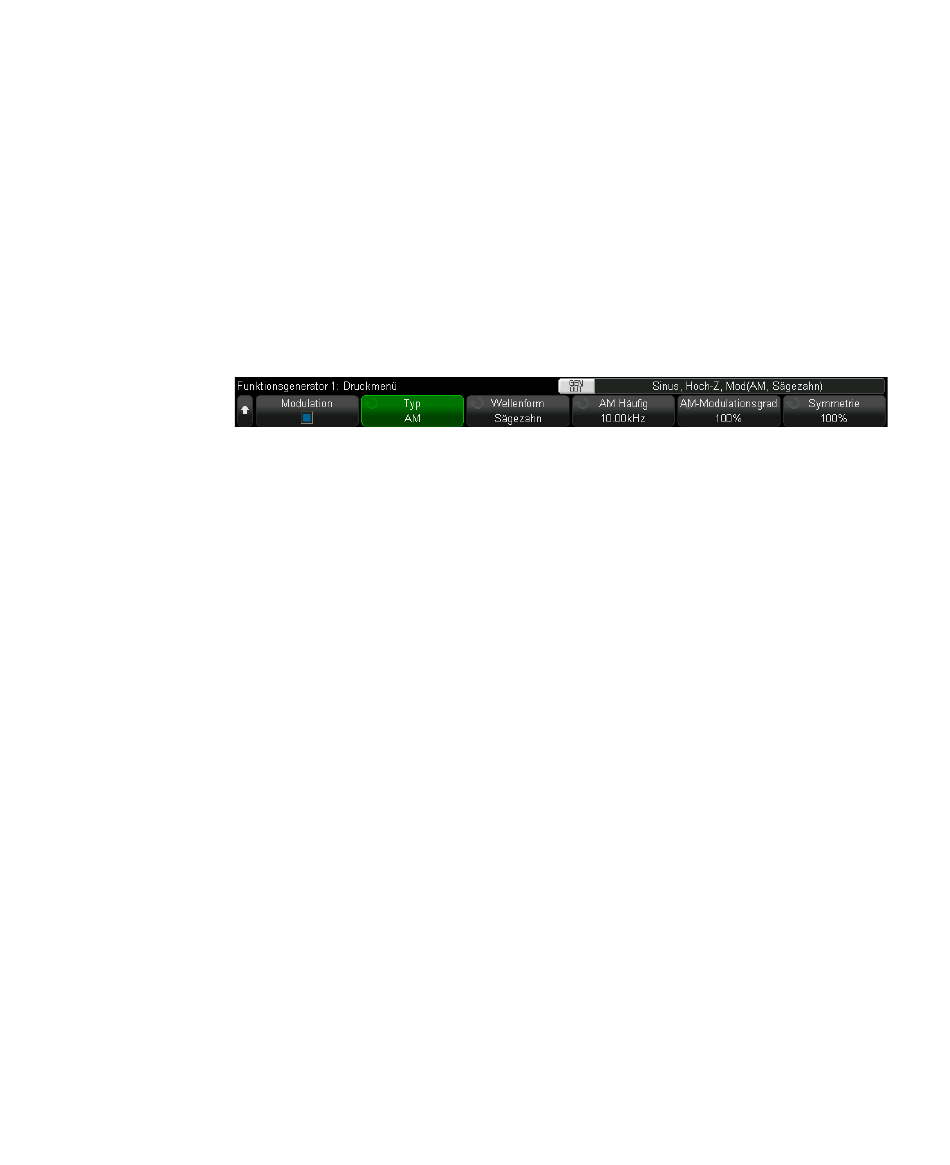

4 Im Menü Wellenformgeneratoreinstellungen:
384
Oszilloskops angezeigt wird, drücken Sie die Taste [Wave Gen] Generator.
Modulation.
• Drücken Sie den Softkey Modulation, um den modulierten
Wellenformgeneratorausgang zu aktivieren oder deaktivieren.
Sie können die Modulation für alle Funktionsarten des
Wellenformgenerators aktivieren, mit Ausnahme der Funktionen für
Arbiträrsignal, Rechteck, Puls, DC, Rauschen und Gaußscher Puls.
Modulation ist nicht verfügbar, wenn die Wellenformgenerator-Funktion zur
Dual-Kanal-Verfolgung verwendet wird.
• Drücken Sie den Softkey Typ. Wählen Sie anschließend mit dem
Eingabedrehknopf den Modulationstyp:
• Amplitudenmodulation (AM) — Die Amplitude des ursprünglichen
Trägersignals wird durch die Amplitude des Modulationssignals
verändert. Siehe
(AM)" auf Seite 385.
• Frequenzmodulation (FM) — Die Frequenz des ursprünglichen Trägersignals
wird durch die Amplitude des Modulationssignals verändert. Siehe
konfigurieren Sie die Frequenzmodulation (FM)"
• FSK-Modulation (FSK) — Die Ausgangsfrequenz „schaltet um" zwischen der
ursprünglichen Trägerfrequenz und einer „Hop-Frequenz" mit der
angegebenen FSK-Rate. Von der FSK-Rate wird ein digitales
Rechteckwellen-Modulationssignal festgelegt. Siehe
Sie die Frequency-Shift Keying Modulation (FSK)"
Keysight InfiniiVision 6000 X-Series Oszilloskope Benutzerhandbuch
"So konfigurieren Sie die Amplitudenmodulation
"So
auf Seite 386.
"So konfigurieren
auf Seite 388.
