Manchester/NRZ-Triggerung und serielle Dekodierung

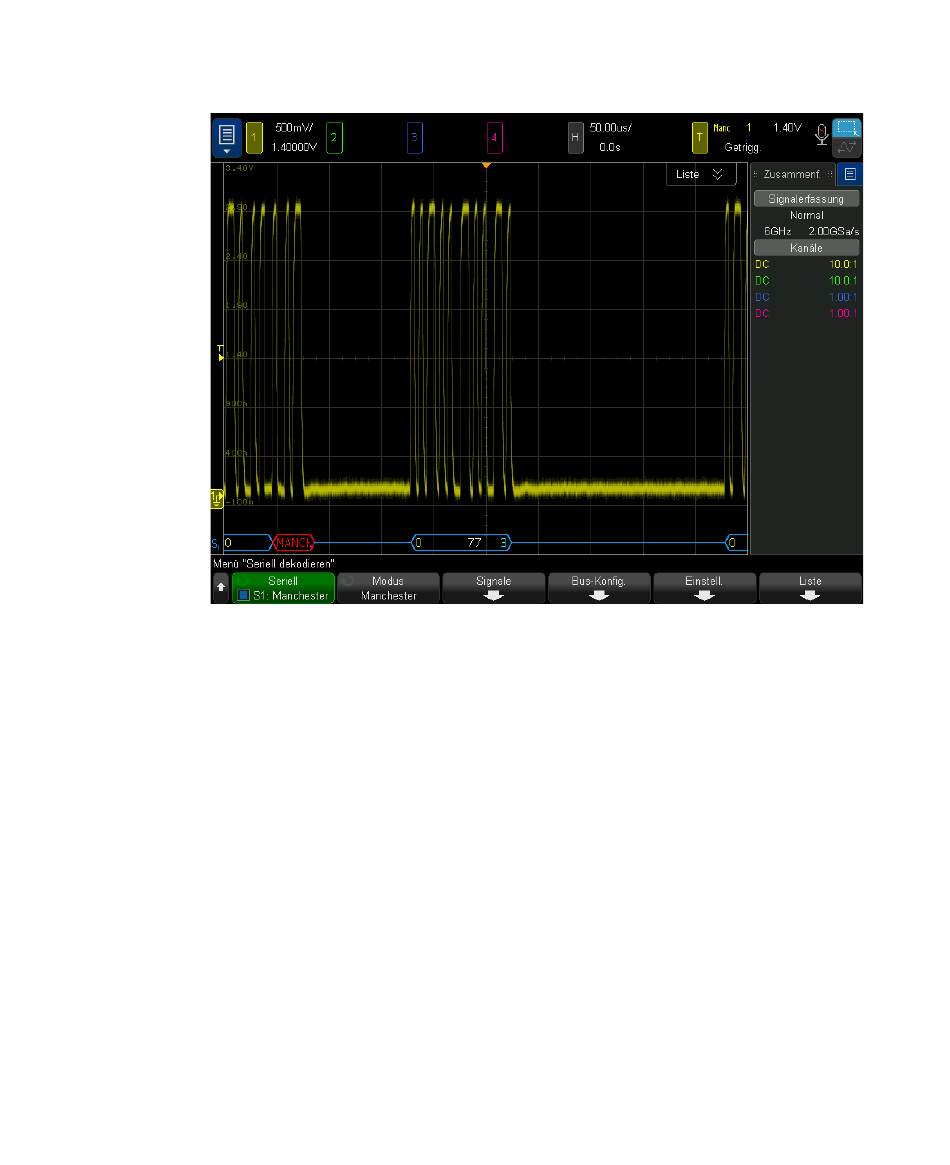

Die Manchester-Dekodierungsanzeige ist wie folgt farbkodiert:
• Im Wortformat:
• Im Bit-Format:
Die Dekodierungsanzeige zeigt eine blaue inaktive Zeile, bis die angegebene
Flankennummer erreicht wird. An diesem Punkt wird der Start der eckigen
Frame-Klammer blau dargestellt.
Im Wortformat wird mit dem Synchronisierungsfeld kein Wert verknüpft. Der erste
auf dem dekodierten Bus angezeigte Wert wird mit dem Header-Feld verknüpft,
wenn Sie eine Header-Größe > 0 wählen. Anderenfalls wird der erste angezeigte
558
•
Header (gelb)
•
Daten (weiß)
•
Trailer (blau)
•
Wert (weiß)
