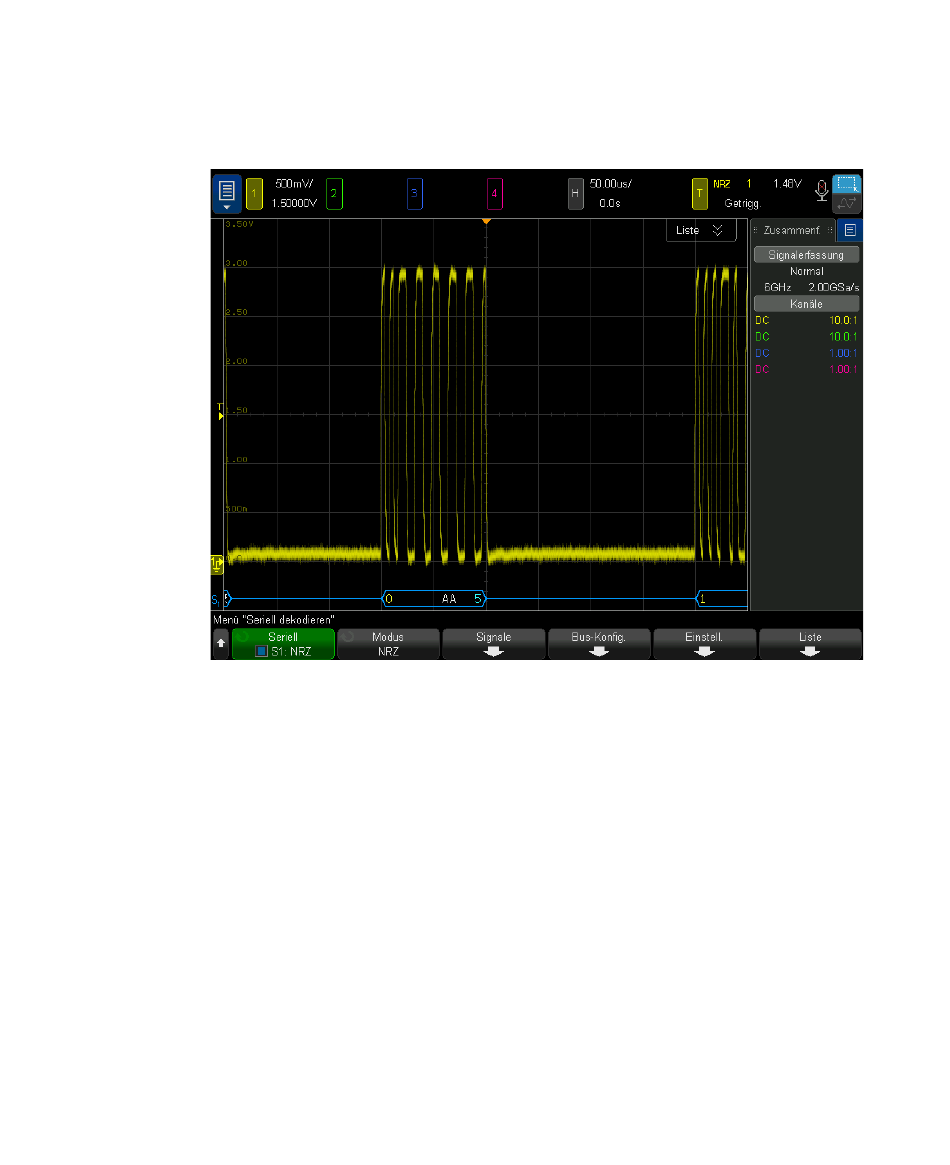

Interpretieren von NRZ-Dekodierung
Die NRZ-Dekodierungsanzeige ist wie folgt farbkodiert:
• Wortformat
• Bit-Format
Die Dekodierungsanzeige zeigt bis zum Frame-Start eine blaue inaktive Zeile. An
diesem Punkt wird der Start der eckigen Frame-Klammer blau dargestellt.
Im Wortformat wird der erste auf dem dekodierten Bus angezeigte Wert mit dem
Header-Feld verknüpft, wenn Sie eine Header-Größe > 0 wählen. Anderenfalls
wird der erste angezeigte Wert mit dem Datenfeld verknüpft. Die eckige Klammer
Keysight InfiniiVision 6000 X-Series Oszilloskope Benutzerhandbuch
•
Header (gelb)
•
Daten (weiß)
•
Trailer (blau)
•
Wert (weiß)
