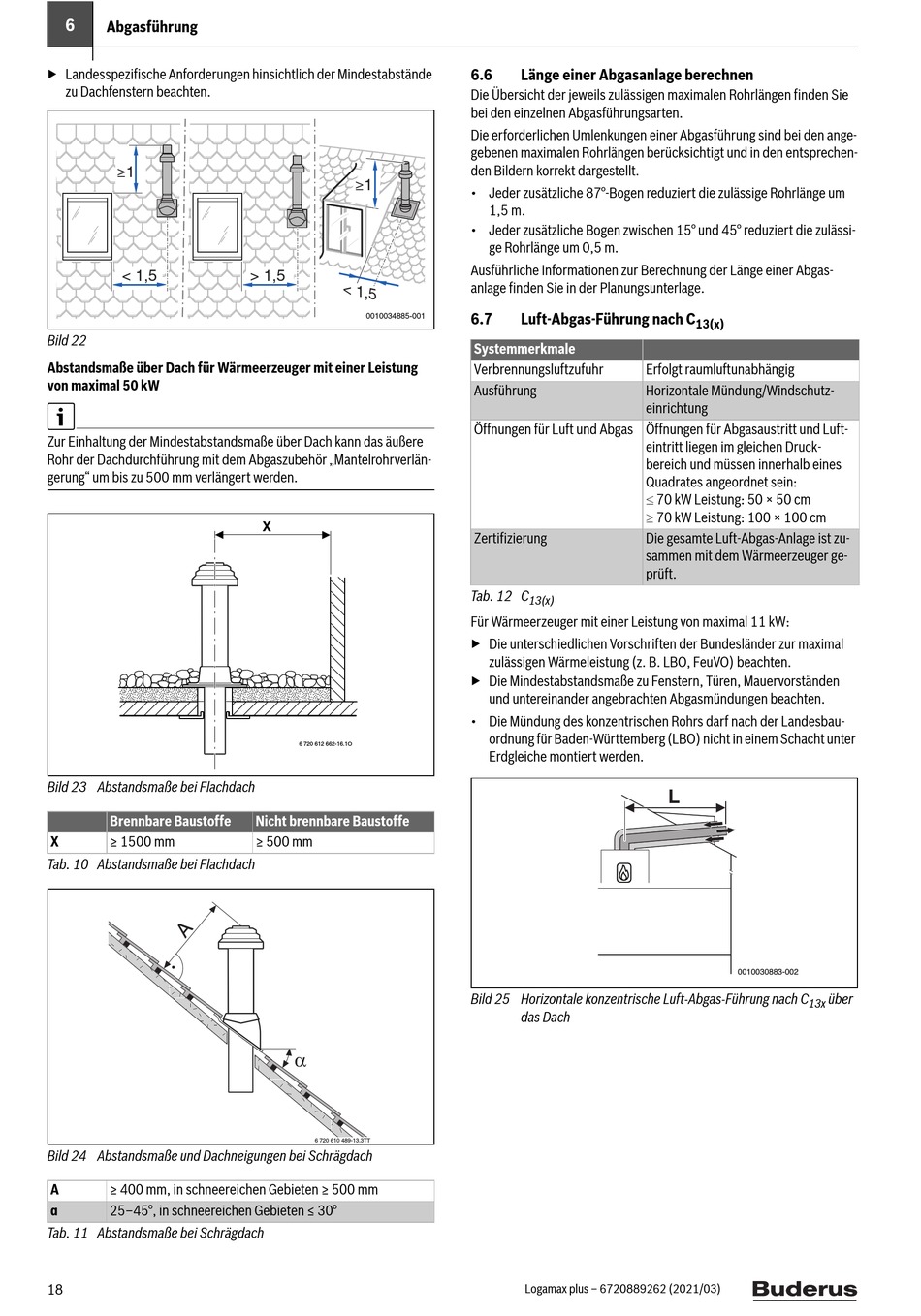

6
Abgasführung
▶ Landesspezifische Anforderungen hinsichtlich der Mindestabstände
zu Dachfenstern beachten.
≥1
< 1,5
Bild 22
Abstandsmaße über Dach für Wärmeerzeuger mit einer Leistung
von maximal 50 kW
Zur Einhaltung der Mindestabstandsmaße über Dach kann das äußere
Rohr der Dachdurchführung mit dem Abgaszubehör „Mantelrohrverlän-
gerung" um bis zu 500 mm verlängert werden.
Bild 23 Abstandsmaße bei Flachdach
Brennbare Baustoffe
X
≥ 1500 mm
Tab. 10 Abstandsmaße bei Flachdach
Bild 24 Abstandsmaße und Dachneigungen bei Schrägdach
A
≥ 400 mm, in schneereichen Gebieten ≥ 500 mm
α
25‒45°, in schneereichen Gebieten ≤ 30°
Tab. 11 Abstandsmaße bei Schrägdach
18
≥1
> 1,5
0010034885-001
X
6 720 612 662-16.1O

Nicht brennbare Baustoffe

≥ 500 mm
α
6 720 610 489-13.3TT
6.6
Länge einer Abgasanlage berechnen
Die Übersicht der jeweils zulässigen maximalen Rohrlängen finden Sie
bei den einzelnen Abgasführungsarten.
Die erforderlichen Umlenkungen einer Abgasführung sind bei den ange-
gebenen maximalen Rohrlängen berücksichtigt und in den entsprechen-
den Bildern korrekt dargestellt.
• Jeder zusätzliche 87°-Bogen reduziert die zulässige Rohrlänge um
1,5 m.
• Jeder zusätzliche Bogen zwischen 15° und 45° reduziert die zulässi-
ge Rohrlänge um 0,5 m.
Ausführliche Informationen zur Berechnung der Länge einer Abgas-
anlage finden Sie in der Planungsunterlage.
6.7
Luft-Abgas-Führung nach C

Systemmerkmale

Verbrennungsluftzufuhr
Ausführung
Öffnungen für Luft und Abgas Öffnungen für Abgasaustritt und Luft-
Zertifizierung
Tab. 12 C
13(x)
Für Wärmeerzeuger mit einer Leistung von maximal 11 kW:
▶ Die unterschiedlichen Vorschriften der Bundesländer zur maximal
zulässigen Wärmeleistung (z. B. LBO, FeuVO) beachten.
▶ Die Mindestabstandsmaße zu Fenstern, Türen, Mauervorständen
und untereinander angebrachten Abgasmündungen beachten.
• Die Mündung des konzentrischen Rohrs darf nach der Landesbau-
ordnung für Baden-Württemberg (LBO) nicht in einem Schacht unter
Erdgleiche montiert werden.
Bild 25 Horizontale konzentrische Luft-Abgas-Führung nach C
das Dach
Logamax plus – 6720889262 (2021/03)
13(x)
Erfolgt raumluftunabhängig
Horizontale Mündung/Windschutz-
einrichtung
eintritt liegen im gleichen Druck-
bereich und müssen innerhalb eines
Quadrates angeordnet sein:
 70 kW Leistung: 50 × 50 cm
 70 kW Leistung: 100 × 100 cm
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
L
0010030883-002
13x
über
