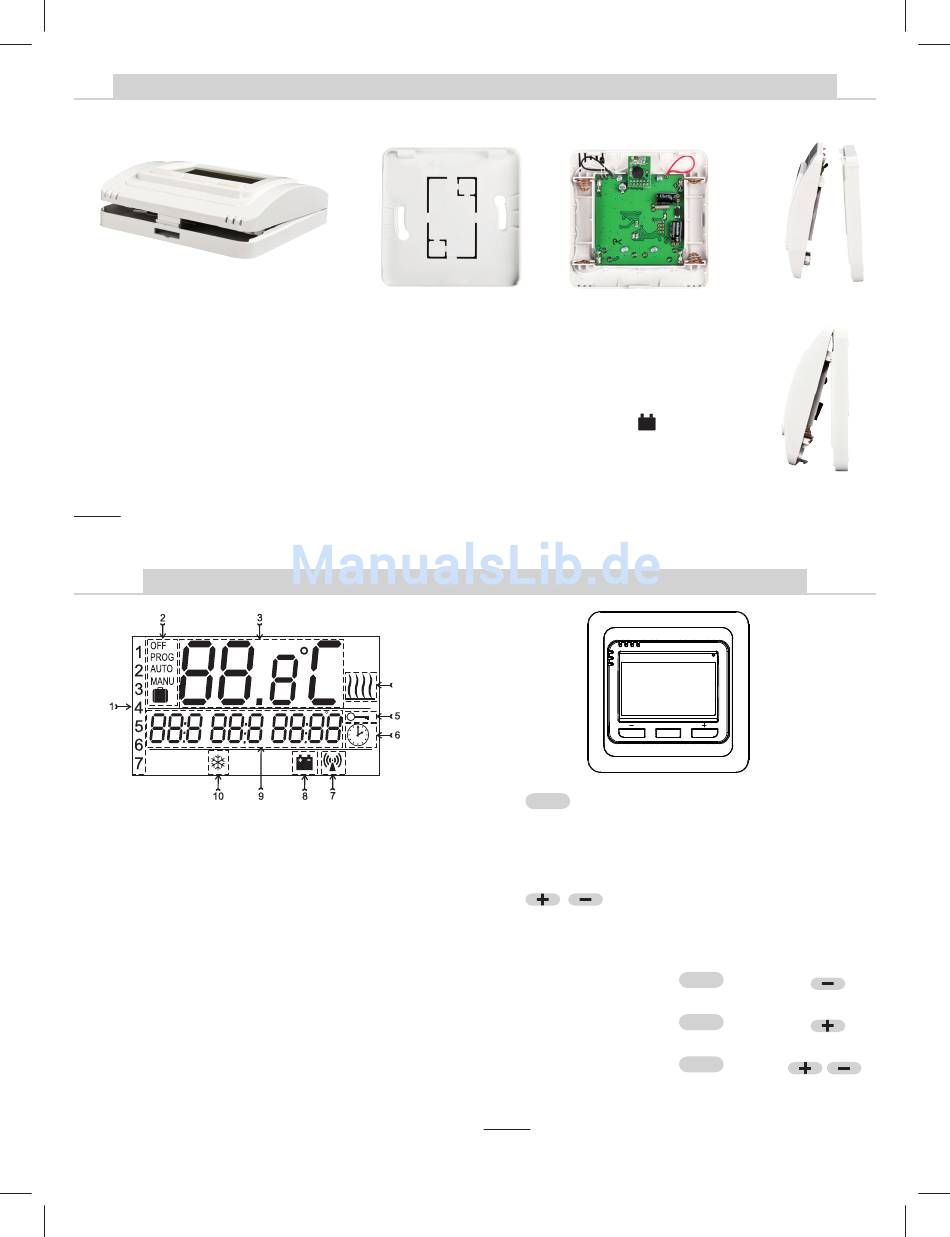

MONTAGE DES DRAHTLOSEN RAUMTHERMOSTATES BPT710
Öffnungen für Installationsschrauben
Bild 1
- Nehmen Sie den vorderen Deckel des Gehäuses ab, siehe Bild 1.
- Die Rückseite des Gehäuses befestigen Sie an der Wand, siehe Bild 2.
- Legen Sie 2 x 1,5V AAA Micro Batterien ein, siehe Bild 3. Die Batterien sind nicht im
Lieferumfang des BPT710 enthalten!
- Stecken Sie den vorderen Deckel wieder auf die montierte Gehäuserückseite, siehe
Bild. 4-5.
- Ein erforderlicher Austausch der Batterien wird im Display durch das Symbol „
angezeigt.
- Verwenden Sie bitte immer alkalische Batterien 2 x 1,5V, Typ AAA
(keine wiederaufl adbaren Batterien)!
Anm.: Alte Batterien dürfen nicht über den Hausmüll entsorgt werden sondern müssen bei entsprechenden Sammel-
stellen für Problemstoffe abgegeben werden! Bitte entsorgen Sie die Batterien im Einklang mit den lokalen Bestim-
mungen für die Entsorgung von gefährlichen Abfällen!

BESCHREIBUNG DES DISPLAY UND DER BEDIENTASTEN

1, Aktueller Tag (die Anzahl der Tage für Einstellungen
wird im Modus PROG ausgewählt).
2, Betriebsmodus OFF/PROG/AUTO/MANU/URLAUB
3, Aktuelle Raumtemperatur
4, Anzeige für Heizungszustand (ON/OFF)
5, Anzeige für Tastensperre
6, Anzeige für Modus CLOC (Einstellung von Ist-Tag und
Ist-Zeit)
7, Anzeige für Signalsendung und Signalusstrahlung
(Symbol blinkt)
8, Anzeige für schwache Batterie
9, Abbildung der geforderten Temperatur und
Ist-Zeit/Liste mit Betriebsartenn (diese Zeile und die
Einzelheiten sind bei jedem Modus erklärt)
10, Frostschutztemperatur 3°C
3
Bild 2
4
Taste
kurz drücken = Hauptmenu öffnen und bestätigen
lang drücken (cca 3s) = zurück aus dem aktuellen
Taste
im Grundmodus = Eingang zu Info
im Hauptmenu = Auswahl und Einstellung der
gleichzeitiges Drücken der Taste
(im Grundmodus) = Tastensperre
gleichzeitiges Drücken der Taste
(im Grundmodus) = Tastenfreigabe
gleichzeitiges Drücken der Taste
(im Hauptmenu) = zurück zum Grundmodus
Anm.: Durch die Betätigung einer beliebigen Taste wird
zuerst die LCD-Hintergrundbeleuchtung aktiviert!
Bild 3
"
MENU
MENU
:
(ENTER)
Modus
/ :
gewünschten Werten
MENU
MENU
MENU
Bild 4
Bild 5
und der Taste
und der Taste
und Taste /
