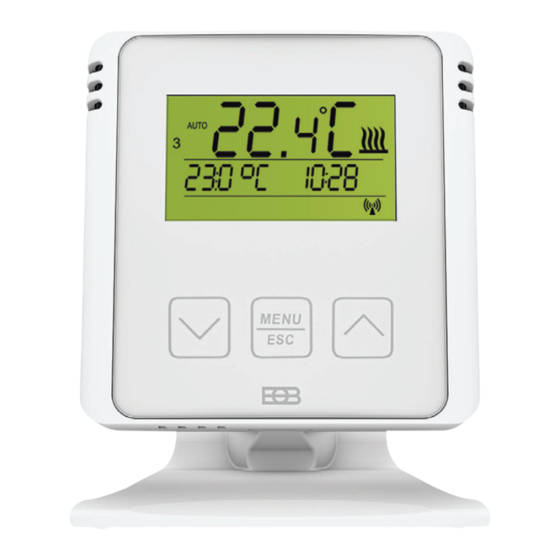

- Seite 1 Bedienungsanleitung BT730 Drahtloser Thermostat mit Touch-Tasten www.elbock.cz ELEKTROBOCK MADE IN CZECH REPUBLIC...
- Seite 2 Empfängereinheit BT001, BT002, BT002A, BT003, BT005 oder PH-BP1-P9 steuert und damit das angeschlossene Heizgerät schaltet. Das BT730 kann bis zu 9 Schaltelemente (Empfänger) steuern. Es schaltet die Elemente schrittweise um und verhindert so größere Stromstöße. Die Reichweite im Gebäude beträgt min.
- Seite 3 Installation Nehmen Sie das Bedienteil ab. Legen Sie 2 x 1.5 V AA Befestigen Sie das Unterteil des Mikrobatterien ein. Gehäuses an der Wand. Freistehende Montage: Schieben Sie den Thermostat auf Stecken Sie das Bedienteil auf das den Ständer und befestigen ihn Unterteil.
- Seite 4 Bedienung (Übersicht) Betriebsarten: Ist-Temperatur OFF, Programmieren, Symbol Heizung ein Auto, Manu,Urlaub Aktueller Wochentag Anzeige für Tastensperre Soll-Temperatur Uhrzeit Signalausstrahlung Frostschutz- Batterien sind schwach temperatur 3°C (Anzeige der Empfängerversion 2 MENU im CONST-Modus siehe S.7) Funktionen der Betätigungstasten 1. Druck MENU Das Drücken auf eine beliebige Taste aktiviert die Anzeigebeleuchtung und damit auch das Display.
- Seite 5 Uhrzeiteinstellung Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU Taste Bestätigen Sie mit 1x ˄ MENU MENU fi nden Sie „CLOC Modus“. Stellen Sie jeweils Minuten und Sekunden sowie Tag, Monat und Jahr schrittweise auf die gleiche Weise ein. Jede Einstellung wird mit der MENU MENU...
- Seite 6 Paaren mit den Empfängern Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU MENU ˄ Taste fi nden Drücken Sie 6x auf Auf dem Display MENU Sie „COnSt“. erscheint tESt 1- MENU Drücken Sie auf dem EMPFÄNGER* kurz die Funktionstaste für ca. 1s. EMPFEHLUNG: Um alle verfügbaren Funktionen zu nutzen,...
- Seite 7 Empfänger LED1 LED2 MENU Am Empfänger leuchten gleichzeitig beide LEDs mehrmals auf und es kommt zum mehrmaligen Ein- und Ausschalten des Ausgangsrelais. Auf dem Display des Senders erscheint Drücken Sie auf die ˅ mehrmals abwechselnd „test On / test Off“. Taste, wodurch das Signal zum Empfänger gesendet Warten Sie ca.
- Seite 8 Empfänger löschen Bei Verwendung mehrerer Empfänger können alle Empfänger auf einmal oder einzelne Empfänger nacheinander gelöscht werden. Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU Taste fi nden Sie „COnSt“. Drücken Sie 6x ˄ MENU MENU Es erscheint tESt dEL Es erscheint tESt 1A Auf dem Display erscheint tESt 1-.
- Seite 9 Programmierung Es erscheint AUTO Grundanzeige ggf. MANU MENU MENU MENU MENU Auf dem Display ˄ Taste Drücken Sie 1x MENU MENU blinkt P1 fi nden Sie „PROG“. (=erstes Wochen- 1= Montag programm*). Auf der rechten Seite blinkt 2= Dienstag Drücken Sie 1x auf 1(= Montag).
- Seite 10 Stellen Sie die Einschaltzeit Auf dem Display erscheint ein für diese Temperatur mit U2 (2. Temperaturänderung). Soll-Temp. Zeit MENU MENU Hilfe der ˄ ˅ Tasten. Stellen Sie die Temperatur mit den Tasten ˄ ˅ Bestätigen Sie mit der Taste und bestätigen Sie mit der Taste MENU MENU Auf dem Display blinkt nun U3 für die Einstellung der dritten Temperaturänderung.
- Seite 11 Betriebsarten AUTO MANU Der Thermostat arbeitet Der Thermostat arbeitet Der Thermostat ist ausgeschaltet. gemäß dem voreingestellten gemäß der von Ihnen eingestellten Wir empfehlen, die Betriebsart OFF Wochenprogramm, wenn die Temperatur, bis Sie diese außerhalb der Heizperiode zu verwenden. Betriebsart AUTO Temperatur ändern.
- Seite 12 Modus Urlaub Der Thermostat sorgt bis zum eingestellten Datum und der Zeit für die gewünschte Temperatur. Es erscheint Grundanzeige AUTO, ggf. MANU MENU MENU MENU MENU Stellen Sie mit den ˄ Taste fi nden Sie Drücken Sie auf 1x MENU ˄...
- Seite 13 Einstellen der Konstanten Graphische Darstellung der Konstanten: Const GEREGELTE EINSTELLUNG FUNKTION GEREGELTE KORREKTUR MINDEST- HÖCHST- „GEÖFFNETES DER GEMESSENEN TEMP. TEMPERATUR TEMPERATUR HYSTERESE FENSTER” FIRMWARE- VERBINDUNG ÄNDERUNG TEMPERATUR- SOMMER- VERSION/ MIT DEN ÄNDERUNG MODUS ZURÜCKSETZEN EMPFÄNGERN SOMMER-/ BEI DER AUF WERKSEIN- WINTERZEIT TASTEN- STELLUNG...
- Seite 14 1. geregelte Mindesttemperatur (5°C bis 10°C, werksseitig 5°C eingestellt) Einstellung der Begrenzung der einstellbaren Mindesttemperatur. MENU Mit den Tasten ˄ ˅ stellen Sie den entsprechenden Wert ein, den Sie dann mit Taste bestätigen. MENU 2. geregelte Höchsttemperatur (15°C bis 39°C, werksseitig 39°C eingestellt) Einstellung der Begrenzung der einstellbaren Höchsttemperatur.
- Seite 15 4. Korrektur der gemessenen Temperatur (-5°C bis +5°C, werksseitig 0°C eingestellt) Diese Konstante dient zum manuellen Abgleich von Abweichungen zwischen tatsächlicher und gemessener Raumtemperatur. (Dies kann bei MENU ungünstiger Positionierung des Raumthermostats vorkommen). ˄ ˅ Mit den Tasten stellen Sie den entsprechenden Wert ein, den Sie dann mit Taste MENU bestätigen.
- Seite 16 8. Änderung der Solltemperatur bei der Tastensperre (- - - - /0.5°C bis +6°C) Mit dieser Konstante können Sie die Änderung der Solltemperatur innerhalb des zulässigen Bereichs aktivieren oder deaktivieren, auch wenn die Tasten gesperrt sind. MENU Mit den Tasten ˄...
- Seite 17 Solltemp., Programm schnell ° verändern, Betriebsstunden In der aktiven Betriebsart AUTO Grundanzeige MENU MENU MENU Die Solltemperatur beginnt zu 2x Taste ˄ Langes Drücken MENU blinken. Über die Taste ˄ oder oder = Bestätigen und Rückkehr ˅ kann die Solltemperatur 2x Taste ˅...
- Seite 18 In der aktiven Betriebsart MANU Grundanzeige MENU MENU MENU Die Solltemperatur beginnt zu Langes Drücken ˄ Taste MENU blinken. Über die Taste ˄ oder = Bestätigen und Rückkehr oder ˅ kann die Solltemperatur ˅ Taste Kurzes Drücken MENU geändert werden. = Anzeige der Betriebsstunden Betriebsstunden des Heizungssystems...
- Seite 19 Tastensperre Anzeige der Grundanzeige Tastensperre Die Deaktivierung kann durch erneutes langes ˄ Drücken der Taste für mehr als 5s bei aktivierter LCD-Hintergrundbeleuchtung erfolgen. MENU MENU Wenn Sie die Solltemperatur auch bei der Tastensperre 1x Taste , dadurch wird Halten Sie die ˅...
- Seite 20 Fehlermeldung = Verbindungsfehler. Ertr Die Nummer nach Ertr gibt an, welcher von den Empfängern nicht mit dem Thermostat kommuniziert. (zB. Ertr1 bedeutet, dass der 1. Empfänger nicht kommuniziert) Möglichkeiten der Fehlerbeseitigung: A. Kam es zu einem Fehler beim Aktivieren des Empfängers mit dem Sender, wiederholen Sie den Aktivierungsvorgang - siehe Seite 6-7.
- Seite 21 Beispiel an der Einstellung des Wochenprogramms Sa-So Mo-Fr Temp. (°C) Temp. (°C) 23°C 23°C 22°C 18°C 18°C 18°C 18°C 18°C 7:00 8:30 16:00 21:00 Std. 7:00 21:00 Std. U4-U6 U2-U6 Drücken Sie 2x auf Taste ˄ Mit der Taste können MENU und wählen Sie PROG Sie die Temperatur von 22 °C...
- Seite 22 ˄ Mit Hilfe der Taste stellen Sie ˄ Drücken Sie 1 x auf Taste 8:30 ein. Auf dem Display blinkt nun 6,7 Drücken Sie 1x auf Taste MENU (Samstag bis Sonntag). Auf dem Display erscheint Anmerkung: Auch Sa, So können U3 und 18°C blinkt.
- Seite 23 Empfängertypen EMPFEHLUNG: Um alle verfügbaren Funktionen zu nutzen, verwenden Sie immer Empfänger der Version 2. Diese Empfänger reagieren auf den SOMMERMODUS (S.16), in diesem Modus schaltet das Gerät nicht. BT001 drahtloser BT002 drahtloser Empfänger – Wandschalter unter Schalter BT002-A drahtloser BT003 drahtloser Zweikanalemfänger - Empfänger –...
- Seite 24 Arbeitstemperatur 0°C bis +40°C EU-KONFORMITÄTSERKLÄRUNG Maße: Hiermit erklärt ELEKTROBOCK MTF s.r.o., dass der Funkanlagentyp BT730 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elbock.cz Bei den Ansprüchen in der Garantiezeit schicken Sie bitte das Produkt auf die Adresse des Verkäufers.
