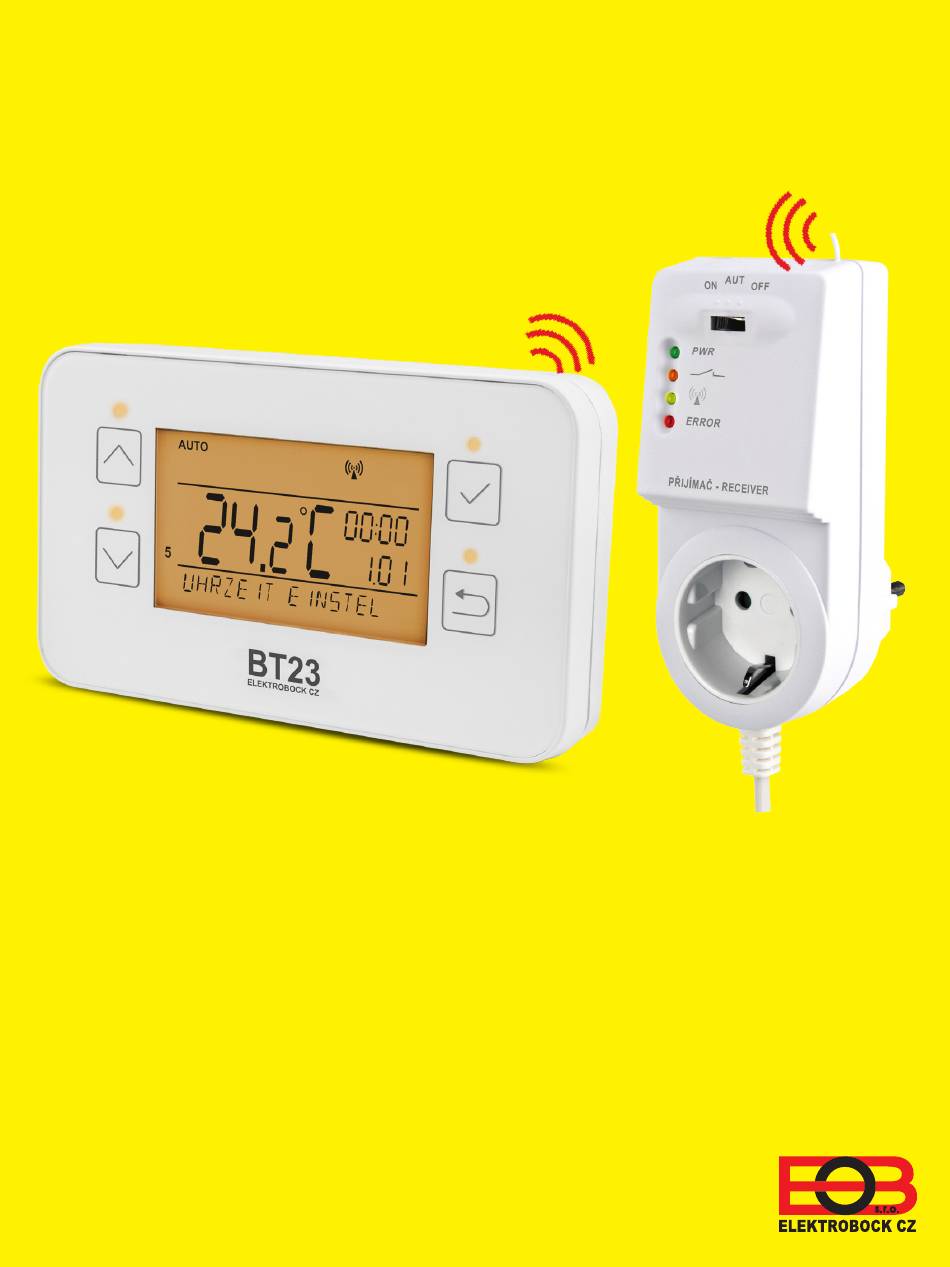

- Seite 1 BT23 RF DRAHTLOSER THERMOSTAT MIT HINTERGRUNDBELEUCHTETEM DISPLAY UND TOUCH-BETÄTIGUNG • geeignet für alle • 6 Temperaturänderungen Heizungstypen mit pro Tag ON / OFF-Steuerung • Frostschutz • Wochenprogramm • einfache Montage (einstellbar) • modernes Design...
- Seite 2 Der BT23 RF ist ein drahtloser Raumthermostat mit hintergrundbeleuchtetem Display für die automatische Heizungsregelung. Einer der Vorteile ist die schnelle Änderung der Soll-Temperatur nur durch einen Tastendruck und die Einstellmöglichkeit für ein Wochenprogramm mit 6 Temperaturänderungen pro Tag. Empfänger – in die Steckdose •...
-
Seite 3: Steuerungselemente Des Empfängers
Die Annahme des Codes in den Empfänger wird durch das gleichzeitige Blinken der gelben und roten Diode angezeigt, der Code wurde erlernt. Nach dem Empfang des Codes kommt es zum mehrmaligen Einschalten vom Ausgangsrelais zur Überprüfung der richtigen Funktion von BT23 RF. -
Seite 4: Montage Des Empfängers
Metallgegenständen (min. 0,5 m) und nicht neben Starkstromleitungen, die den Signa- lempfang beeinflussen können! BETÄTIGUNGSELEMENTE DES SENDERS Der BT23 RF ist ein drahtloser Raumthermostat mit hintergrundbeleuchtetem Display für die automatische Heizungsregelung. Einer der Vorteile ist die schnelle Änderung der Soll- Temperatur nur durch einen Tastendruck und die Einstellmöglichkeit für ein Wochenprogramm mit 6 Temperaturänderungen pro Tag. -
Seite 5: Anwendertipps Schnelle Änderung Der Soll-Temperatur
Abb.1 Abb.2 Abb.3 Alkaline Batterie Alkaline Batterie 1,5 V / AA 1,5 V / AA ANWENDERTIPPS SCHNELLE ÄNDERUNG DER SOLL-TEMPERATUR Die Taste “ “2x drücken, auf dem Display blinkt die Angabe über die Solltemperatur. Mit den Tasten“ “ die gewünschte Temperaturänderung durchführen und die Taste“ “... -
Seite 6: Einstellen Der Uhr
BETRIEBSMODI Durch das erste Drücken jeder beliebigen Taste kommt es zur Display-Hinterbeleuchtung. Durch “ gelangt man ins Hauptmenü, in dem die Wahl der ein weiteres kurzes Drücken der Taste“ Betriebsmodi möglich ist. (werkseitig eingestelltes Wochenprogramm, siehe Seite 6) AUTO Der Thermostat arbeitet nach dem eingestellten Wochenprogramm (dieses Programm kann geändert werden, detaillierte Beschreibung siehe PROG). - Seite 7 PROG (PROGRAMMIEREN) Einstellen des Wochenprogramms mit 6 Temperaturänderungen pro Tag. Die Taste “ “ 2x drücken, mit den Tasten “ “ den PROG-Modus bestätigen auswählen und mit der Taste “ “ . Auf dem Display blinkt die Zahl der zu programmierenden Tage, mit den Tasten “ “ eine der Möglichkeiten PROGRAMM EINSTEL wählen (es kann Tag für Tag , oder 1-5=Mo - Fr, 6-7=Sa - So und 1-7=Mo - So) bestätigen...
-
Seite 8: Automatische Zeitumstellung Der Sommer/ Winterzeit
AUTOMATISCHE ZEITUMSTELLUNG DER SOMMER/ WINTERZEIT Durch Auswahl von JA mit den Tasten „ „ können Sie die automatische Umstellung auf SOMMER/WINTERZEIT aktivieren. Das Thermostat führt die Zeitumstellung selbstständig automatisch durch. VERSION (Wiederherstellung der Werkseinstellung) Die Firmware-Version, nur informative Angabe. Wenn die Taste “ und gleichzeitig “ für ca. 3 s lang gedrückt wird, erscheint auf dem LCD kurz die Aufschrift RESET, und der Thermostat kehrt zur Werkseinstellung zurück! LCD-BESCHREIBUNG... -
Seite 9: Steuermenü (Baum) - Programmierverfahren
STEUERMENÜ (BAUM) – PROGRAMMIERVERFAHREN Level 0 Vorübergehende Änderung der Solltemperatur. oder Im AUTO-Modus bis zur nächsten Temperaturänderung. MOdUS AUT O Level 2 Level 1 2 × AUTOMATISCHER MODUS MANUELLER MODUS OFF-MODUS – der Thermostat wird dauerhaft ausgeschaltet. Der Frostschutz 3 °C bleibt eingeschaltet! Einstellen der Solltemperatur URLAUB URLAUB... - Seite 10 Notizen...
- Seite 11 Notizen...
-
Seite 12: Eu-Konformitätserklärung
• Anzeige schwache Batterien • Licht- und Tonanzeige der Tasten • Möglichkeit der Ausschaltung Sa-So [°C] des Signaltons der Tasten EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt ELEKTROBOCK CZ s.r.o., dass der Funkanlagentyp BT23 RF der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elbock.cz Technische Parameter des Senders Technische Parameter des Empfängers Spannungsversorgung 2 x 1.5 V Alkaline Batterie Typ AA Spannungsversorgung 230 V AC...
