INTELLIGENTER DRAHTLOSER THERMOSTAT
mit einem Empfänger in die Steckdose
Der BPT32 ist besonders für Temperaturregelung in den Haushalten, Büroräumlichkeiten oder Werkstätten geeignet.
Drahtlose Variante ermöglicht einfache und schnelle Installation, die eine aufwändige und lange Verlegung der Leitung
zwischen dem Thermostat und Kessel mit einem Durchgang über Stockwerk überfl üssig macht. Große Anzeige des
Senders mit der Unterbeleuchtung ermöglicht eine Steuerung auch in der Dunkelheit. Außerdem wird auch eine intuitive
Bedienung in der ausgewählten Sprachvariante (CZ/PL/EN/DE/RU/SVK) angeboten. Der Empfänger ist mit System für
das Selbsterlernen vom Code und Speicher E-EPROM ausgestattet, wo der Code auch beim Stromausfall gespeichert
bleibt. BPT32 arbeitet mit der bidirektionalen Kommunikation auf der Frequenz von 433,92 MHz. Die Reichweite kann
bis zu 35 m (in Gebäuden) betragen.
Empfänger – in die Steckdose
•
Versorgung des Empfängers 230 V/ 50 Hz
•
Empfänger mit Selbstlernsystem für Code
und Speicher E-EPROM (Code wird auch
beim Stromausfall gespeichert)
•
Zweidrahtanschluss zum Kessel
(potentialfreier Kontakt)
•
LED-Anzeige für Signalisierung von Zuständen
- Anzeige der Versorgung
- Signalgabe/ Signalempfang
- Fehlermeldung
- Relais Ein
- ist frei übertragbar
- modernes Design
- ermöglicht einen Anschluss vom
GSM-Modul zur Steuerung mit Hilfe von
SMS-Nachrichten
- mit einem Ständer für stabile Position auf
dem günstigsten Platz
MADE IN CZECH REPUBLIC
BPT32
BIDIREKTIONALE KOMMUNIKATION
- gewährleistet verlässliche Signalübertragung und
ermöglicht die Entnahme von Rückinformationen

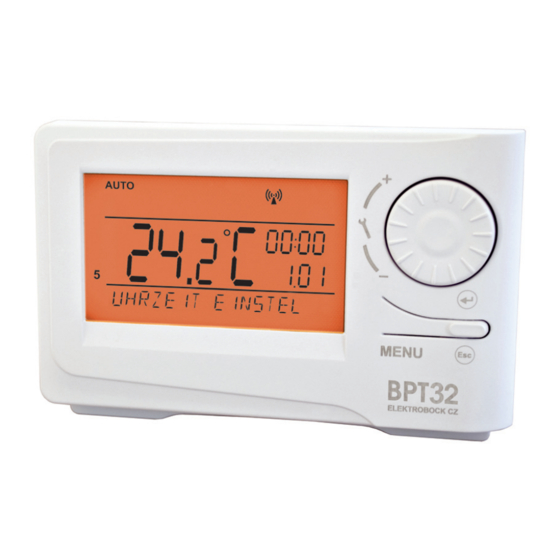

Sender
•
große und übersichtliche Anzeige mit der
Unterbeleuchtung
•
intuitive Steuerung in der ausgewählten
Sprachkombination (CZ/PL/EN/DE/RU/SVK)
•
9 Wochenprogramme
•
6 Temperaturänderungen für jeden Tag
•
Programmieren nach 10 Minuten und 0.5 °C
•
Programmieren nach einzelnen Tagen oder
Mo-Fr, Sa-So und Mo-So
•
Wahl der Hysterse, PI-, PID-Regelung
•
Funktion der vorzeitigen Einschaltung der
Heizung
•
Möglichkeit der kurzfristigen
Temperaturänderung
•
Wahl der geraden oder ungeraden
Woche
•
Korrektur der aktuellen Temperatur
•
Tastensperre
•
Anzahl der gesamten Betriebsstunden
des Kessels
•
Manueller Modus (MANU)
•
Dauerhaftes Ausschalten (OFF)
•
Modus Urlaub
•
Modus – Frostfrei (3°C)
•
Funktion TEST
•
Automatisches Umschalten von SOMMER-/
WINTERZEIT
•
Versorgung: alkal. Batterie 2 x 1.5 V/AA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elektrobock BPT32
Inhaltszusammenfassung für Elektrobock BPT32
- Seite 1 Bedienung in der ausgewählten Sprachvariante (CZ/PL/EN/DE/RU/SVK) angeboten. Der Empfänger ist mit System für das Selbsterlernen vom Code und Speicher E-EPROM ausgestattet, wo der Code auch beim Stromausfall gespeichert bleibt. BPT32 arbeitet mit der bidirektionalen Kommunikation auf der Frequenz von 433,92 MHz. Die Reichweite kann bis zu 35 m (in Gebäuden) betragen.
-
Seite 2: Steuerungselemente Des Empfängers
Signalempfang beeinfl ussen können! ERLERNEN VOM KODE Die Baugruppe BPT32 ist schon vom Werk konfi guriert und betriebsbereit – es reicht nach der Inbetriebnahme des Empfängers und des Senders nur die Funktion TEST (siehe S. 5.) zu verwenden! Sollte es aber zum Löschen des Speichers des Empfängers kommen – es blinkt eine rote Diode –... -
Seite 3: Beschreibung Des Senders
Wärmeeigenschaften der gegebenen Stelle. - Entnehmen Sie den hinteren Deckel des Senders, siehe Bild 1. - Entfernen Sie das Schutzpapier der Batterien, der Empfänger ist voll betriebsbereit (beim BPT32 sind die Batterien den Bestandsteil der Lieferung). - Den hinteren Deckle klappen Sie wieder auf. -
Seite 4: Auswahl Vom Modus Und Einstellung Der Kennwerten Des Senders
TIPPS FÜR ANWENDER SCHNELLE ÄNDERUNG DER SOLLTEMPERATUR/ PROGRAMM Drücken Sie zweimal die Taste “ “, auf der Anzeige blinkt die Angabe über TEMP AUTO Solltemperatur. Durch das Drehen der Taste “ “ führen Sie die Änderung der Solltemperatur durch und drücken Sie die Taste “ “. -
Seite 5: Veränderung Der Programmeinstellung
PROGRAMMIEREN Es können 9 Wochenprogramme mit 6 Veränderungen pro Tag ein- gestellt werden. Die Programme Pr 1 und Pr 2 sind leer, Pr 3 bis Pr 7 sind im Werk vorprogrammiert. Pr U und Pr L sind auch im Werk PROGRAMM EINSTEL vorprogrammiert und sind für die Wahl GERADE/UNGERADE Woche (mehr siehe S. - Seite 6 Programm 3 Programm 4 Programm 5 Montag Montag Montag Dienstag Dienstag Dienstag Mittwoch Mittwoch Mittwoch Donnerstag Donnerstag Donnerstag Freitag Freitag Freitag Samstag Samstag Samstag Sonntag Sonntag Sonntag Programm 7 Programm 6 Montag Montag Dienstag Dienstag Mittwoch Mittwoch Anm.: Donnerstag Donnerstag Freitag Freitag Alle...
- Seite 7 PI = proportionale Integrationsregelung PI REGELUNG Das Prinzip der PI-Regelung besteht im Vergleich der aktuellen Temperatur im Raum mit der Solltemperatur. Poportio- Das Ziel der PI-Regelung ist die Solltemperatur zu erreichen nalitätsbereich und zu halten und das ohne Überschwinkungen (siehe Graphik).
- Seite 8 EINSTELLUNG DER KENNWERTEN FÜR PI-REGELUNG INTERVALL DER PI-REGELUNG (im Werk wurden 10 Min. eingestellt) Die Werte werden nach der Wärmeträgheit des Objektes gewählt. Optimale Einstellung beträgt 10 bis 15 Min., einstellbarer Bereich beträgt 5 bis 20 Min. (nach 1 Min.). Durch das Drehen der Taste “...
- Seite 9 Nach dem Anschluss vom GSM-Modul gehen Sie nach der Beschreibung auf S. 11 vor, drehen Sie die Taste “ “, auf der Anzeige erscheint folgende Meldung: Anschluss Modul ist Falsch angege- vom GSM- angeschlossen, bene PIN, führen Modul wird PIN ist richtig. Sie RESET von überprüft. BPT32 durch und wiederholen Sie den PIN FALSCH Modulanschluss.
- Seite 10 TASTENSPERRE (im Werk wurde NEIN eingestellt) Dient zur Sperre der Bedienungselemente und als Schutz gegen Manipulation von unbefugten Personen. Durch das Drehen der Taste “ “ stellen Sie den JA/NEIN ein und TASTENSPERRE bestätigen Sie es mit der Taste “ “.
- Seite 11 ANWENDUNG VOM GSM-MODUL (GST1 oder GST2) Der Thermostat BPT32 kann nach einfacher Erweiterung um GST1-Modul oder GST2 (müssen gekauft werden) über Handy gesteuert werden. Bei der Inbetriebnahme muss folgendes Vorgehen eingehalten werden: 1) Die Montage und Einstellung vom Thermostat BPT32 wird nach der Anleitung durchgeführt.
-
Seite 12: Beispiele Aus Der Praxis
Produktnummer: Stempel der Verkaufsstelle: KONFORMITÄTSERKLÄRUNG Wir, ELEKTROBOCK s.r.o. erklären hiermit, dass das Produkt überprüft von: BPT32 im Einklang mit den grundlegenden Forderungen und weiteren Bestimmungen der Regelung 1999/5/ES hergestellt wurde. Ausgestellt den: 01.11.2010 Unter www.elbock.cz ELEKTROBOCK CZ s.r.o. Bei den Anspruchen Blanenská...
