Elektrobock BPT710 Handbuch
Drahtloser
raumthermostat
Vorschau ausblenden
Andere Handbücher für BPT710:
- Bedienungsanleitung (8 Seiten) ,
- Bedienungsanleitung (22 Seiten)
Verwandte Anleitungen für Elektrobock BPT710
Inhaltszusammenfassung für Elektrobock BPT710

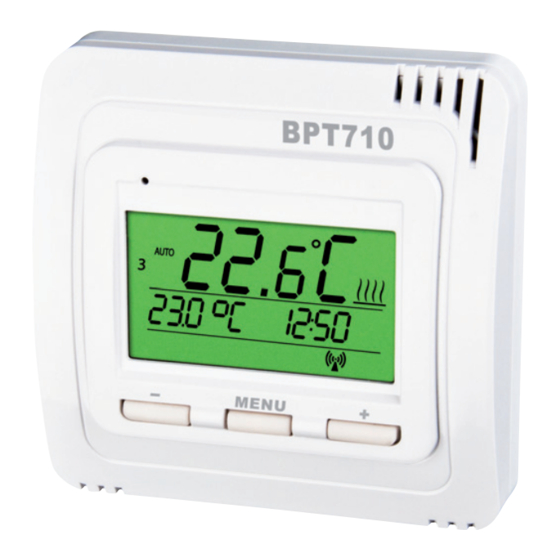

- Seite 1 BPT710 BPT710 DRAHTLOSER RAUMTHERMOSTAT ZUR STEUERUNG ELEKTRISCHER HEIZUNGEN Die komfortable Bedienung für: • Direktheizungen • Fußbodenheizungen • Infrarotheizungen • elektrischen Heizkessel und Gas-Heizkessel (nur mit dem Empfänger BPT002)
-
Seite 2: Beschreibung Des Systems
BESCHREIBUNG DES SYSTEMS Der Funk-Thermostat BPT710 dient zum temperaturabhängigen Schalten von elektrischen Heizungen in Verbindung mit Empfängern BPT001, BPT002 oder BPT003. SYSTEMELEMENTE BILD BPT710 drahtloser Raumthermostat (Sender) • misst die Raumtemperatur und regelt die Heizung nach den eingestellten Sollwerten •... - Seite 3 Die Rückseite des Gehäuses befestigen Sie an der Wand, siehe Bild 2. Legen Sie 2 x 1.5 V AAA Micro Batterien ein, siehe Bild 3. Die Batterien sind nicht im Lieferumfang des BPT710 enthalten! Stecken Sie den vorderen Deckel wieder auf die montierte Gehäuserückseite, siehe Bild.
-
Seite 4: Beschreibung Des Display
BESCHREIBUNG DES DISPLAY 1, Aktueller Tag (die Anzahl der Tage 7, Anzeige für Signalsendung und für Einstellungen wird im Modus Signalausstrahlung (Symbol blinkt) PROG ausgewählt). 8, Anzeige für schwache Batterie 2, Betriebsmodus OFF/PROG/ 9, Abbildung der geforderten AUTO/MANU/URLAUB Temperatur und Ist-Zeit/Liste mit 3, Aktuelle Raumtemperatur Betriebsarten (diese Zeile und die 4, Anzeige für Heizungszustand... -
Seite 5: Beschreibung Der Bedientasten
BESCHREIBUNG DER BEDIENTASTEN MENU MENU Taste kurz drücken = Hauptmenu öffnen und bestätigen (ENTER) lang drücken (ca. 3s) = zurück aus dem aktuellen Modus Taste im Grundmodus = Eingang zu Info im Hauptmenu = Auswahl und Einstellung der gewünschten Werten MENU gleichzeitiges Drücken der Taste und der Taste... - Seite 6 BETRIEBSARTEN Die erste Betätigung einer beliebigen Taste aktiviert die LCD-Hintergrundbeleuchtung. Durch kurzes MENU Drücken der Taste kommen Sie ins Hauptmenu, wo Sie weitere Betriebsarten wählen können. AUTO Der Thermostat arbeitet nach dem voreingestellten Wochenprogramm. MENU Drücken Sie die Taste und wählen Sie AUTO Modus mit den MENU Tasten aus.
- Seite 7 CLOC Aktuelle Zeit- und Datumseinstellung. MENU Drücken Sie die Taste und wählen Sie CLOC Modus mit den MENU Tasten aus. Bestätigen Sie die Auswahl mit der Taste . Auf dem Display erscheint eine blinkende Anzeige mit der Uhrzeit. Stellen Sie mit den Tasten die aktuelle Stunde ein und bestätigen Sie diese MENU...
-
Seite 8: Korrektur Der Aktuellen Temperatur
Symbol „ y „ und für Deaktivierung der Funktion wählen Sie das Symbol „ - „. MENU Bestätigen Sie mit der Taste Die Aktivierung dieser Funktion wird durch die Anzeige OPEn am Display angezeigt. Der BPT710 kehrt in den normalen Betrieb zurück, sofern die Temperatur wieder steigt oder 30 Minuten ab Aktivierung abgelaufen sind. -
Seite 9: Aktivieren Von Empfängern
Taste, auf dem Display erscheint „test 2-“. Drücken Sie nun auf dem zweiten Empfänger die “FUNKTIONSTASTE” (für ca. 1,5 s). Anschließend drücken Sie auf dem Sender BPT710 Taste, das Signal wird an den Empfänger gesendet. Dieses Vorgehen verwenden Sie bitte auch für die Aktivierung von weiteren Empfängern. -
Seite 10: Weitere Funktionen
Unter Menüpunkt 4 werden Informationen zur Firmware-Version angezeigt. Wenn Sie die Taste länger (für ca. 3 s) betätigen, erscheint auf dem Display die Anzeige rESEt und der BPT710 wird auf seine Werkseinstellung zurückgesetzt! ACHTUNG: Sämtliche Programmierungen gehen hierdurch verloren! WEITERE FUNKTIONEN INFO Im Grundmenü... -
Seite 11: Anwendungsbeispiel
Abbruch der Kommunikation zwischen dem Sender und Empfänger. Bei diesem Abbruch kommt der Empfänger in einem Modus, in dem sich der Empfänger 2 Minuten EINGESCHALTET und 8 Minuten AUSGESCHALTET unabhängig von der vorherigen Einstellung und der aktuellen Temperatur. ANWENDUNGSBEISPIEL Empfänger Empfänger BPT002 BPT001 Aufputz Unterputz Sender BPT710 Aufputz Empfänger BPT003 Zwischensteckdose... - Seite 12 IP20 die Adresse des Herstellers. Arbeitstemperatur 0°C bis +40°C KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, die Firma ELEKTROBOCK CZ s.r.o., dass das Produkt BPT710 allen grundlegenden Anforderungen und weiteren entsprechenden Bestimmungen der Richtlinie 1999/5/ES entspricht. Erstellt: den 01.04.2012 www.elbock.cz ELEKTROBOCK CZ s.r.o.
