mit einem Empfänger in die Steckdose
BT22 ist geeignet, wenn die Leitungsinstallation zwischen dem Thermostat und dem Kessel unmöglich ist.
Der BT22 ist besonders für Temperaturregelung in den Haushalten, Büroräumlichkeiten oder Werkstätten mit
einem eigenem Gas-Heizkessel oder elektrischem Heizkessel geeignet. Die große Anzeige des Thermostats
mit Hintergrundbeleuchtung ermöglicht eine einfache Steuerung auch in Dunkelheit. Außerdem wird auch eine
intuitive Bedienung in der ausgewählten Sprachvariante (CZ/PL/EN/DE/RU/SK) angeboten. Der Empfänger
ist mit einem System für das Selbsterlernen des Codes und einem Speicher E-EPROM ausgestattet. Bei
diesem bleibt der Code auch bei einem Stromausfall gespeichert. Das BT22 arbeitet mit einer bidirektionalen
Kommunikation auf der Frequenz von 433,92 MHz. Die Reichweite kann bis zu 35 m (in Gebäuden) betragen.
Empfänger – in die Steckdose
• Versorgung des Empfängers 230 V/ 50 Hz
• Empfänger mit Selbstlernsystem für Code
und Speicher E-EPROM (der Code bleibt auch
beim Stromausfall gespeichert)
• Zweidrahtanschluss zum Kessel
(potentialfreier Kontakt)
• LED-Anzeige für Signalisierung von Zuständen
- Anzeige der Spannungsversorgung
- Signalsendung/ Signalempfang
- Fehlermeldung
- Relais Ein/AUS
- der Standort ist frei wählbar
- modernes Design
- mit einem Ständer für stabile Position
auf einem günstigsten Platz
MADE IN CZECH REPUBLIC

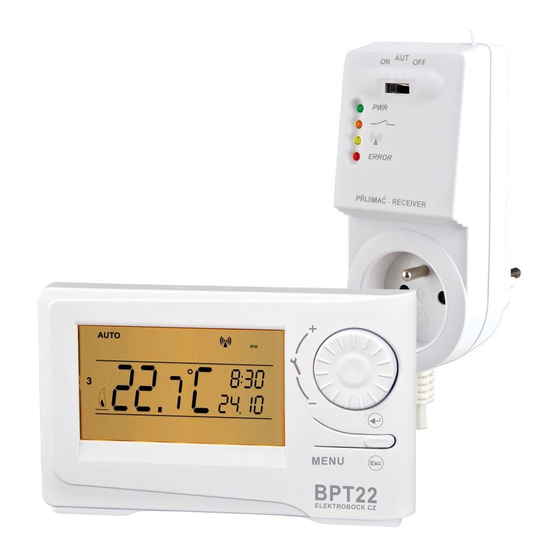

BT22
DRAHTLOSER THERMOSTAT
BIDIREKTIONALE KOMMUNIKATION
- gewährleistet verlässliche Signalübertragung und
ermöglicht die Entnahme von Rückinformationen
Sender
• Großes und übersichtliches Display mit
Hintergrundbeleuchtung
• Intuitive Steuerung in der ausgewählten
Landessprache (CZ/PL/EN/DE/RU/SK)
• Voreingestelltes Wochenprogramm
• 6 Temperaturänderungen pro Tag
• Programmierschritte 10 Minuten und 0.5 °C
• Programmieren nach einzelnen Tagen oder
Mo-Fr, Sa-So und Mo-So
• Hysterese - Einstellung möglich
von 0,1 °C bis 6 °C
• Möglichkeit der kurzfristigen
Temperaturänderung
• Manueller Modus (MANU)
• Dauerhaftes Ausschalten (OFF)
• Modus Urlaub
• Modus - Frostfrei (3°C)
• Funktion TEST
• Einstellbare Korrektur der IST-Temperatur
• Automatisches Umschalten von SOMMER-/
WINTERZEIT
• Versorgung: alkal. Batterie 2 x 1.5 V/AA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elektrobock BT22
Inhaltszusammenfassung für Elektrobock BT22
- Seite 1 System für das Selbsterlernen des Codes und einem Speicher E-EPROM ausgestattet. Bei diesem bleibt der Code auch bei einem Stromausfall gespeichert. Das BT22 arbeitet mit einer bidirektionalen Kommunikation auf der Frequenz von 433,92 MHz. Die Reichweite kann bis zu 35 m (in Gebäuden) betragen.
-
Seite 2: Steuerungselemente Des Empfängers
Die Installation sollte von einer Person mit entsprechender elektrotechnischen Qualifikation ausgeführt werden. ERLERNEN VOM CODE Die Baugruppe BT22 ist schon vom Werk konfiguriert und betriebsbereit – es reicht nach der Inbetriebnahme des Empfängers und des Senders nur die Funktion TEST (siehe S. 6.) zu verwenden! Sollte es aber zum Löschen des Speichers des Empfängers kommen –... -
Seite 3: Beschreibung Des Senders
Stelle. - Nehmen Sie das Unterteil des Senders ab, siehe Bild 1. - Entfernen Sie das Schutzpapier der Batterien, der Sender ist voll betriebsbereit (beim BT22 sind die Batterien Bestandsteil der Lieferung). - Jetzt können sie das Unterteil wieder aufsetzten. -
Seite 4: Schnelle Änderung Der Solltemperatur
SCHNELLE ÄNDERUNG DER SOLLTEMPERATUR Drücken Sie zweimal die Taste “ “, auf der Anzeige blinkt die Angabe über Solltemperatur. Durch das Drehen der Taste “ “ führen Sie die Änderung der Solltemperatur durch und drücken TEMP AUTO Sie die Taste “ “. - Seite 5 PROG (PROGRAMMIEREN) Programmeinstellung mit 6 Temperaturänderungen pro Tag. Drücken Sie zweimal die Taste “ MENU “, durch das Drehen der Taste “ “ wählen Sie den Modus PROG aus und bestätigen Sie mit der Taste “ “. Durch das Drehen der Taste “ “...
-
Seite 6: Technische Daten
0°C bis +40°C Arbeitstemperatur 0°C bis +40°C EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt ELEKTROBOCK CZ s.r.o., dass der Funkanlagentyp BT22 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.elbock.cz ELEKTROBOCK CZ s.r.o. Bei den Anspruchen Blanenská 1763 in und nach der Kuřim 664 34...
