10 | Deutsch

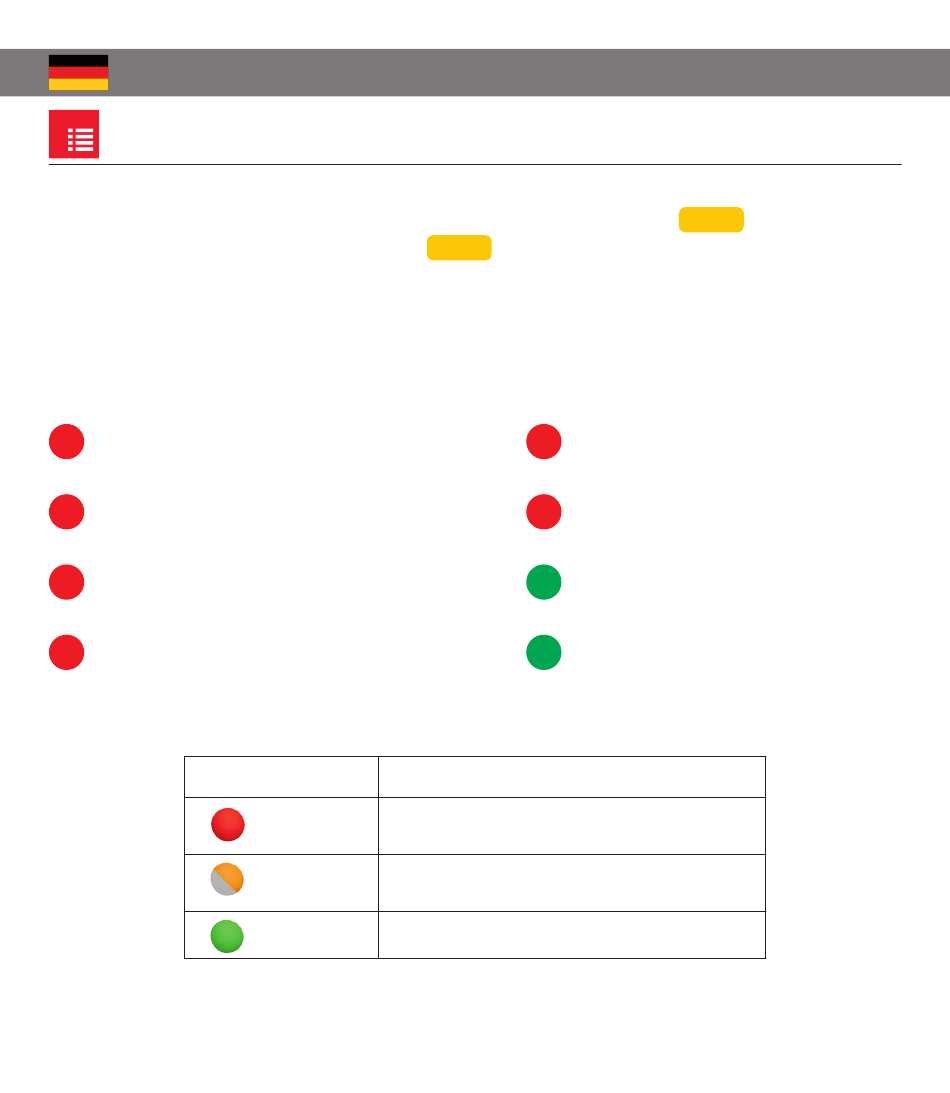

Beschreibung der Elemente und LED
Das elektronische PT02-Thermostat dient zum Einschalten von Umwälzpumpen in
Abhängigkeit von einer eingestellten Temperatur und Hysterese (
auch wie Havariethermostat benutzen (
Der Vorteil ist die einstellbare Hysterese (2 °C bis 20 °C), die einfache Einstellung
der Regeltemperatur und die einfache Montage direkt auf die Oberfl äche des Rohres.
Das Thermostat verfügt über eine Anti-Kalkschutz Schaltung. Es wird einfach durch
eine Zugfeder befestigt. Bedienelemente und Anschlussklemmen sind gegen eine
unerwünschte Manipulation mit einer Feststellschraube gesichert.
Schraube für den Zugriff auf die
A
Einstellelemente
Schraube für die Abdeckung der Klemmen
B
C
Sicherheitsabdeckungen
D
Ausgangsklemmen (potentialfrei),
Imax = 10 A/ 250 V AC
1 0
Fig.4b
LED
RE
LEUCHTET = RELAIS-AN
ERR
BLINKT = Temperaturfühlerfehler
PWR
LEUCHTET = Spanungssanzeige
).
Leistungsklemmen (230 V/ AC)
E
F
Gehäusesensor
Einstellung der Regeltemperatur
1
(30 °C bis 80 °C)
Hysterese-Einstellung
2
(2 °C bis 20 °C)
FUNKTION
Fig.4a
). Man kann ihn
